BRAKE BAND & MULTIPLE DISC CLUTCH (ATM)

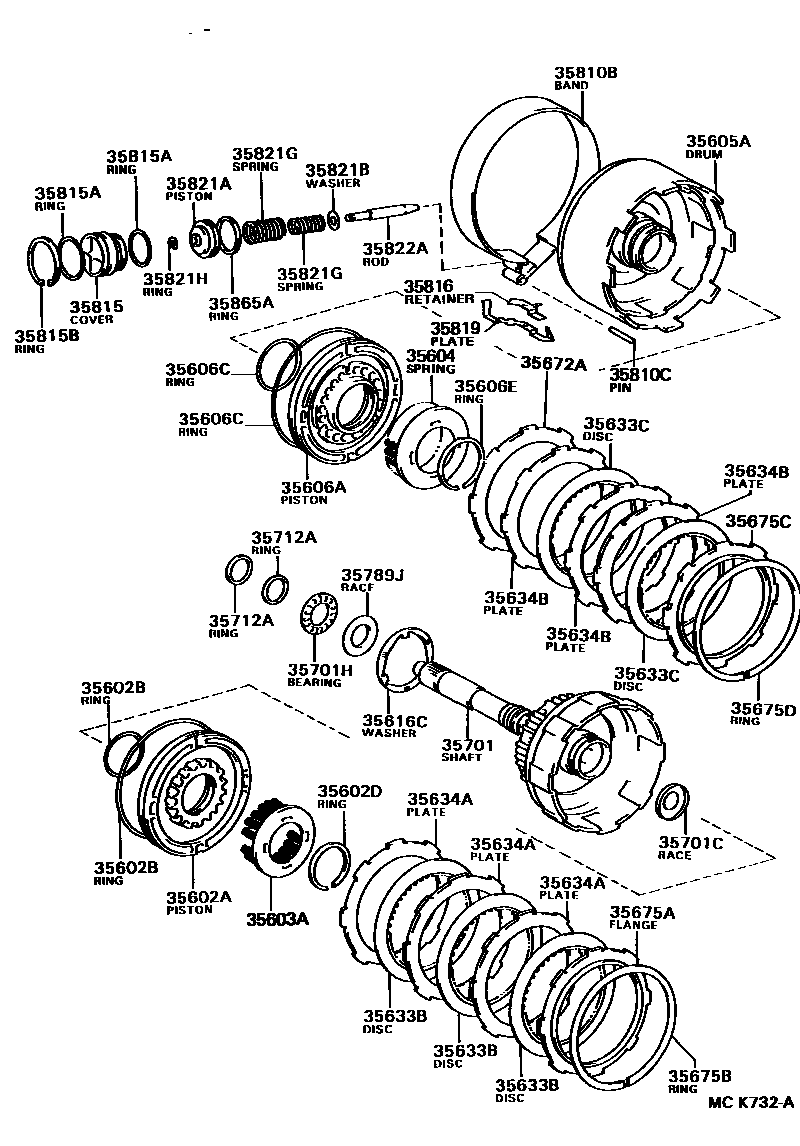

Parts diagram
35602APISTON SUB-ASSY, FORWARD CLUTCH
main35602-12070i199302-199512
main35602-32050i199003-199302
35602BRING, O (FOR FORWARD CLUTCH PISTON)
main90301-46002i199003-199512
main90301-99016i199003-199512
35602DRING, SHAFT SNAP(FOR FORWARD CLUTCH PISTON RETURN SPRING)
main90520-44001i199003-199512
35603ASPRING SUB-ASSY, FORWARD CLUTCH RETURN
main35603-12030i199302-199512
main35603-32020i199003-199101
main35603-32030i199101-199302
35604SPRING SUB-ASSY, DIRECT CLUTCH RETURN
main35604-32010i199003-199512
35605ADRUM SUB-ASSY, DIRECT CLUTCH
main35605-17020i199206-199512
main35605-20010i199003-199005
main35605-20020i199005-199206
35606APISTON SUB-ASSY, DIRECT CLUTCH
main35606-20010i199003-199512
35606CRING, O (FOR DIRECT CLUTCH PISTON)
main90301-57188i199003-199512
main90301-99016i199003-199512
35606ERING, SHAFT SNAP (FOR DIRECT CLUTCH PISTON RETURN SPRING)
main90520-52002i199003-199512
35616CWASHER, CLUTCH DRUM THRUST (FOR DIRECT CLUTCH DRUM)
main35616-32021i199003-199512
35633BDISC, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
main35633-10020×3i199003-199101
main35633-12040×3i199106-199206
main35633-12060×4i199302-199512
main35633-32050×4i199206-199302
35633CDISC, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
main35633-10020×2i199003-199101
main35633-20030×2i199101-199307
main35633-20031×2i199307-199512
35634APLATE, CLUTCH (FOR FORWARD MULTIPLE DISC CLUTCH)
main35634-12040×4i199210-199512
main35634-32010×4i199206-199210
35634BPLATE, CLUTCH (FOR DIRECT MULTIPLE DISC CLUTCH)
main35634-12040×3i199307-199512
main35634-32010×3i199003-199307
35672APLATE, CLUTCH CUSHION (FOR DIRECT MULTIPLE DISC CLUTCH)
main35672-20010i199206-199512
35675AFLANGE, FORWARD CLUTCH
main35635-50030i199101-199512
main35635-50040i199101-199512
main35675-12010i199101-199512
main35675-17010i199101-199512
main35675-32010i199003-199512
main35675-32020i199003-199101
main35675-32060i199101-199512
35675BRING, HOLE SNAP (FOR FORWARD CLUTCH FLANGE)
main90521-99001i199003-199512
35675CFLANGE, DIRECT CLUTCH
main35675-17010i199206-199512
main35675-32010i199003-199512
main35675-32020i199003-199202
main35675-32030i199206-199512
main35675-32060i199202-199206
35675DRING, HOLE SNAP (FOR DIRECT CLUTCH FLANGE)
main90521-99001i199003-199512
35701SHAFT SUB-ASSY, INPUT
main35701-32021i199003-199206
main35701-32031i199206-199512
35701CRACE, THRUST BEARING (FOR INPUT SHAFT REAR)
main35789-32040i199003-199512
35701HBEARING, THRUST NEEDLE ROLLER (FOR INPUT SHAFT)
main90374-28005i199003-199512
35712ARING, INPUT SHAFT OIL SEAL
main35712-32010×2i199003-199512
35789JRACE, THRUST BEARING (FOR INPUT SHAFT FRONT)
main35789-32010i199003-199512
35810BBAND ASSY, 2ND COAST BRAKE
main35810-32020i199003-199512
35810CPIN (FOR 2ND COAST BRAKE BAND)
main90250-07001i199003-199512
35815COVER, 2ND COAST BRAKE
main35815-32010i199003-199512
35815ARING, O (FOR 2ND COAST BRAKE COVER)
main90301-41002×2i199003-199512
35815BRING, HOLE SNAP (FOR 2ND COAST BRAKE COVER)
main90521-53001i199003-199512
35816RETAINER, BRAKE BAND GUIDE PLATE
main35816-12010i199003-199512
35819PLATE, 2ND COAST BRAKE BAND GUIDE
main35819-12020i199003-199512
35821APISTON, 2ND COAST BRAKE
main35821-32010i199003-199512
35821BWASHER, PLATE (FOR 2ND COAST BRAKE PISTON)
main90201-06557i199003-199512
35821GSPRING, COMPRESSION (FOR 2ND COAST BRAKE PISTON)
main90501-20051i199003-199107
main90501-26024i199003-199107
35821HRING, E (FOR 2ND COAST BRAKE PISTON)
main96160-00500i199003-199512
35822AROD, 2ND COAST BRAKE PISTON
main35822-32010i199003-199512
main35822-32020i199003-199512
35865ARING, 2ND COAST BRAKE PISTON OIL SEAL
main35865-32010i199003-199512

37 parts on this diagram · 1 diagram in section
