CARBURETOR

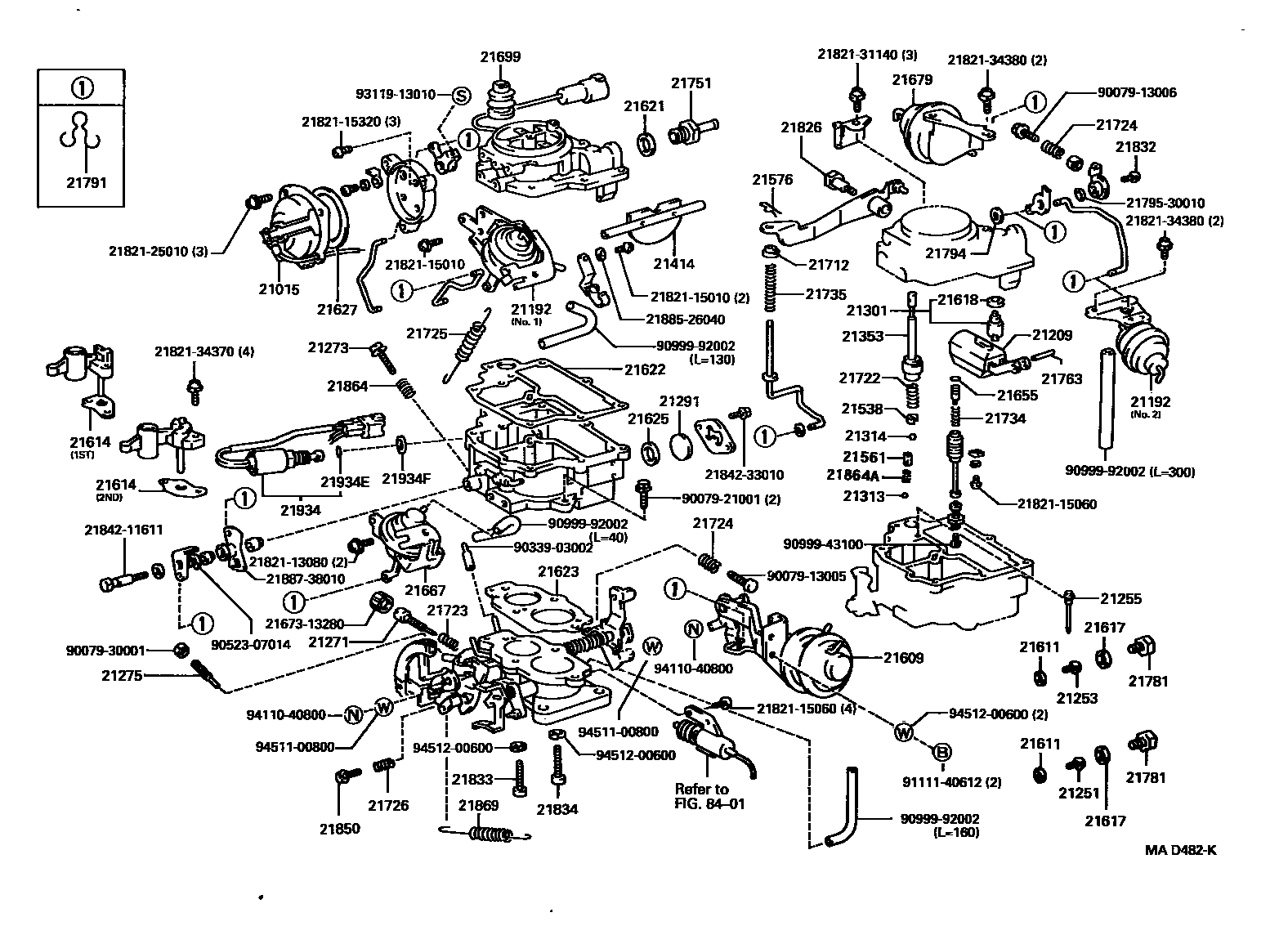

Parts diagram
21015HOUSING SUB-ASSY, COIL
main21015-11611i198912-199201
main21015-11641i198912-199201
21192BREAKER
main21191-11731i198912-199201
main21192-11731i198912-199201
main21192-11741i198912-199201
21209FLOAT SUB-ASSY
main21209-11780i199008-199201
main21209-13310i198912-199201
21251JET, 1ST MAIN
main90999-41103i198912-199201
21253JET, 2ND MAIN
main90999-42141i198912-199201
21255JET, POWER
main90999-44148i198912-199201
21271SCREW, IDLE ADJUSTING
main21271-13271i198912-199201
21273SCREW, THROTTLE ADJUSTING
main21273-11610i198912-199201
main21273-24231i198912-199201
21275SCREW, ADJUSTING
main21275-11610i198912-199004
main21276-11390i199007-199201
main90079-13004i199004-199007
21291GLASS, LEVEL GAGE
main21291-34320i198912-199201
21301VALVE SUB-ASSY, NEEDLE
main21301-11620i198912-199201
21313BALL, STEEL, NO.1(FOR DISCHARGE WEIGHT)
main21313-11020i198912-199201
21314BALL, STEEL, NO.2(FOR PUMP PLUNGER)
main21314-60010i198912-199201
21353PLUNGER, PUMP
main21353-11730i198912-199004
main21353-11731i199004-199201
21414SHAFT, CHOKE
main21054-11610i198912-199201
21538RETAINER, BALL CHECK
main21538-31010i198912-199201
21561WEIGHT, PUMP DISCHARGE
main21575-11730i198912-199201
21576CLIP, PUMP STRAINER
main21576-27010i198912-199201
21609DIAPHRAGM SUB-ASSY
main21609-11620i198912-199201
21611GASKET, MAIN JET
main21611-22010i198912-199201
21614GASKET, VENTURI
main21614-13430i198912-199201
main21614-24580i198912-199201
21617GASKET, MAIN PASSAGE PLUG
main21617-30010i198912-199201
21618GASKET, NEEDLE VALVE SEAT
main21618-14010i199008-199201
21621GASKET, UNION NIPPLE
main21633-24030i198912-199201
21622GASKET, AIR HORN
main21622-13430i198912-199201
21623GASKET, BODY FLANGE
main21623-11611i198912-199201
21625GASKET, LEVEL GAGE
main21655-60200i198912-199201
21627GASKET, COIL HOUSING
main21627-28090i198912-199201
21655RING, O(FOR LIFTER ROD)
main21655-44101i198912-199201
21667DIAPHRAGM
main21667-11730i198912-199201
21679POSITIONER
main21679-11621i198912-199201
main21679-11730i198912-199201
21699BOOT(FOR PUMP PLUNGER)
main21699-28150i198912-199201
21712BUSH, SLIDING ROD
main21712-38010i198912-199201
21722SPRING, PUMP DAMPING
main21722-22010i198912-199201
21723SPRING, IDLE ADJUSTING
main21723-21030i198912-199201
21724SPRING, THROTTLE ADJUSTING
main21723-38010i198912-199201
21725SPRING, 2ND THROTTLE BACK
main21725-11610i198912-199201
21726SPRING, 1ST IDLE ADJUSTING
main21726-38310i198912-199201
21734SPRING, POWER PISTON
main21734-11730i198912-199201
21735SPRING, PUMP ARM
main21735-21032i198912-199201
21751UNION, NIPPLE
main21751-10050i198912-199201
21763PIN, FLOAT LEVER
main21763-38010i198912-199201
21781PLUG, MAIN PASSAGE(FOR CARBURETOR JET)
main21781-15230i198912-199201
21791RING, SNAP, NO.1(FOR CARBURETOR LINK)
main21791-13011i198912-199201
main21791-13011i198912-199201
21794RING, RETAINER, NO.1(FOR THROTTLE SHAFT)
main21794-40070i198912-199201
21826SCREW, PUMP ARM SET
main21826-24470i198912-199201
21832SCREW(FOR CHOKE LEVER ADAPTER SET)
main21832-15320i198912-199201
21833SCREW, SET, NO.1(FOR CARBURETOR BODY SET)
main21835-40010i198912-199201
21834SCREW, SET, NO.2(FOR CARBURETOR BODY SET)
main21834-31010i198912-199201
21850SCREW, THROTTLE SWITCH ADJUSTING
main21272-11730i198912-199201
21864SPRING(FOR 1ST THROTTLE ARM)
main21864-24230i198912-199201
21864ASPRING(FOR PUMP DISCHARGE WEIGHT)
main21864-11730i198912-199201
21869SPRING(FOR MAIN JET)
main21869-11610i198912-199201
21934SOLENOID, THROTTLE VALVE
main21062-11610i198912-199201
21934ERING, O(FOR SOLENOID VALVE)
main21655-44101i198912-199201
21934FGASKET
main21649-38010i198912-199201
8401
2167313280CAP, IDLE LIMIT
2179530010RING, RETAINER, NO.2(FOR HIGH SPEED SHAFT)
2182113080SCREW, 2ND THROTTLE VALVE SET
2182115010SCREW, 2ND THROTTLE VALVE SET
2182115060SCREW, 2ND THROTTLE VALVE SET
2182115320SCREW, 2ND THROTTLE VALVE SET
2182125010SCREW, 2ND THROTTLE VALVE SET
2182131140SCREW, 2ND THROTTLE VALVE SET
2182134370SCREW, 2ND THROTTLE VALVE SET
2182134380SCREW, 2ND THROTTLE VALVE SET
2184211611SCREW, SET(FOR CARBURETOR LEVEL GAGE CLAMP SET)
2184233010SCREW, SET(FOR CARBURETOR LEVEL GAGE CLAMP SET)
2188526040
2188738010WASHER(FOR CONNECTING LINK SETTING)
9007913005
9007913006
9007921001
9007930001
9033903002
9052307014
9099943100
9099992002
9111140612
9311913010
9411040800
9451100800
9451200600

84 parts on this diagram · 1 diagram in section
