REAR BUMPER & BUMPER STAY

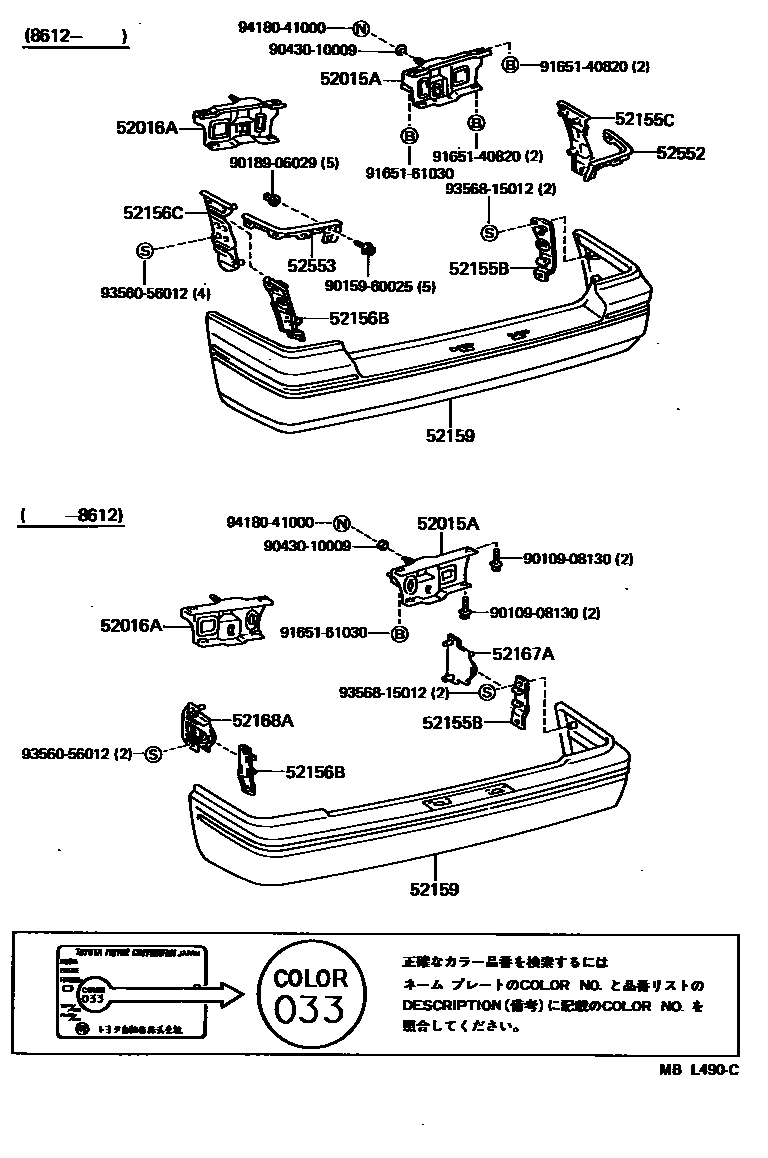

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-10060i198410-198612
main52015-10070i198601-198912
main52015-10080i198612-198912
52016AARM SUB-ASSY, REAR BUMPER, LH
main52016-10060i198410-198612
main52016-10070i198601-198912
main52016-10080i198612-198912
52155BSUPPORT, REAR BUMPER SIDE, NO.2 RH
main52157-10020i198410-198612
main52157-10040i198601-198912
main52157-10050i198612-198912
52155CSUPPORT, REAR BUMPER SIDE, NO.1 RH
main52155-10030i198612-198912
52156BSUPPORT, REAR BUMPER SIDE, NO.2 LH
main52157-10020i198410-198612
main52157-10040i198601-198912
main52158-10020i198612-198912
52156CSUPPORT, REAR BUMPER SIDE, NO.1 LH
main52156-10020i198612-198912
52159COVER, REAR BUMPER
main52159-10070i198410-198612
main52159-10080i198601-198912
main52159-10090-01i198601-198712
BLACK-M,BLACK,6A5
main52159-10090-03i198601-198612
SILVER-M,SILVER,148
main52159-10090-07i198712-198912
DARK GREEN-M,DARK GREEN M,6K2
main52159-10090-08i198601-198912
WHITE,WHITE,041
main52159-10090-13i198901-198903
TURBO S LIMITED,MEDIUM GRAY METALLIC,157
main52159-10090-13i198612-198912
MEDIUM GRAY-M,MEDIUM GRAY METALLIC,27D
main52159-10100i198508-198612
SI WHITE LIMITED
main52159-10110i198612-198912
main52159-10120-02i198612-198912
RED,RED,3E6
main52159-10120-02i198712-198912
LISSE,RED,RED,3E6
main52159-10120-03i198612-198912
MEDIUM GRAY-M,MEDIUM GRAY METALLIC,27D ,157
main52159-10120-08i198612-198912
WHITE,WHITE,041
main52159-10120-08i198712-198912
LISSE,WHITE,WHITE,041
main52159-10130-08i198701-198709
TURBO S LIMITED,WHITE,GRAY
main52159-10130-08i198901-198903
TURBO S LIMITED,WHITE,GRAY,041
52167ASUPPORT, REAR BUMPER SIDE, NO.4 RH
main52167-10020i198410-198612
main52167-10040i198601-198912
52168ASUPPORT, REAR BUMPER SIDE, NO.4 LH
main52167-10020i198410-198612
main52168-10030i198601-198912
52552FILLER, REAR BUMPER, RH
main52552-10010i198601-198912
main52552-10020i198612-198912
52553FILLER, REAR BUMPER, LH
main52553-10010i198601-198912
main52553-10020i198612-198912
9010908130
9015960025
9018906029
9043010009
9165140820
9165161030
9356056012
9356815012
9418041000

20 parts on this diagram · 2 diagrams in section
