TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

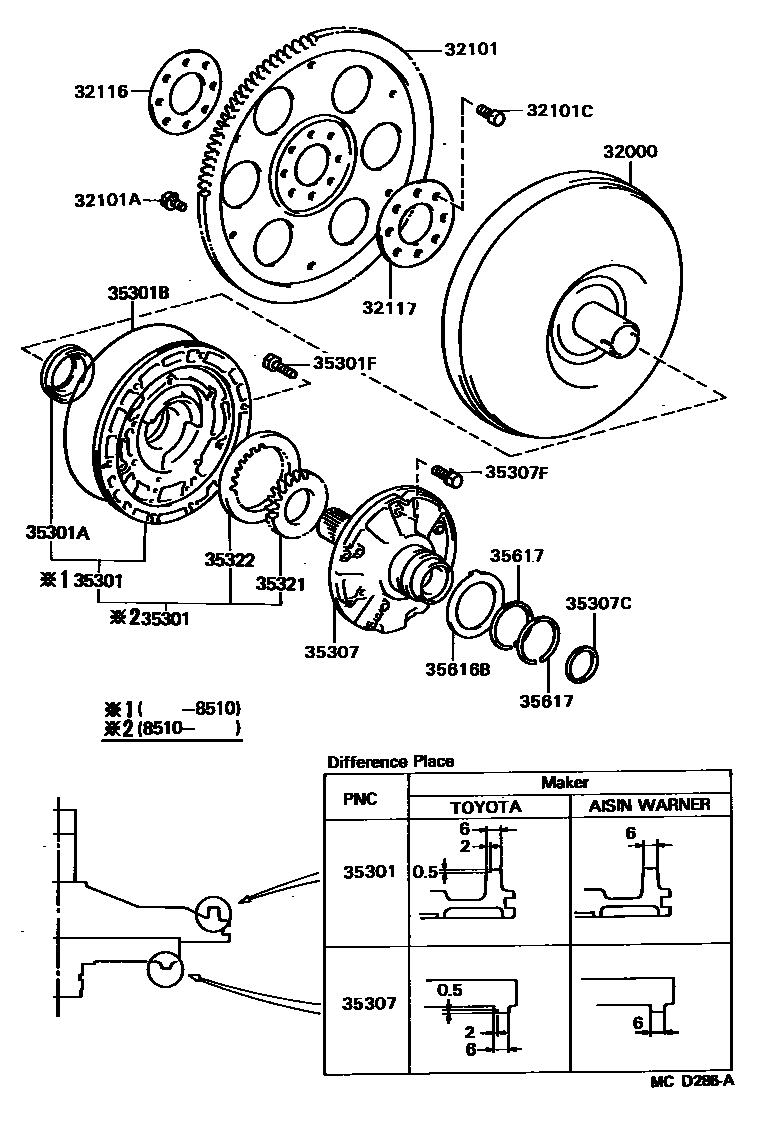

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-10030i198410-198912
main32000-10050i198601-198802
main32000-10051i198802-198912
main32000-12121i198612-198705
main32000-12122i198802-198912
main32000-12170i198705-198802
main32000-12171i198802-198912
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-10021i198410-198912
main32101-16030i198612-198912
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-08107i198410-198912
main90119-08269×5i198410-198912
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048×6i198410-198912
32116SPACER, DRIVE PLATE, FRONT
main32116-10020i198410-198912
main32116-16010i198612-198912
32117SPACER, DRIVE PLATE, REAR
main32117-10010i198410-198912
main32117-16010i198612-198912
35301BODY SUB-ASSY, FRONT OIL PUMP
main35035-20010i198604-198912
main35035-32010i198604-198912
AISIN-WARNER
main35035-32020i198604-198912
TOYOTA
main35301-12021i198601-198604
main35301-32031i198410-198604
AISIN-WARNER
main35301-32040i198411-198604
TOYOTA
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38020i198410-198912
35301BRING, O (FOR FRONT OIL PUMP BODY)
main90301-99024i198410-198912
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08050×7i198410-198912
35307SHAFT SUB-ASSY, STATOR
main35370-32021i198410-198412
AISIN-WARNER
main35370-32022i198412-198912
AISIN-WARNER
main35370-32030i198411-198412
TOYOTA
main35370-32031i198412-198912
TOYOTA
35307CRACE, THRUST BEARING (FOR STATOR SHAFT)
main35789-32020i198410-198912
main35789-32030i198410-198912
35307FBOLT (FOR STATOR SHAFT)
main90119-06180×11i198410-198912
35321GEAR, FRONT OIL PUMP DRIVE
main35321-32020i198410-198604
main35321-32040i198604-198912
main35321-32050i198604-198912
main35321-32060i198604-198912
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-32020i198410-198604
main35322-32040i198604-198912
main35322-32050i198604-198912
main35322-32060i198604-198912
35616BWASHER, CLUTCH DRUM THRUST (FOR STATOR SHAFT)
main35616-32010i198410-198912
35617RING, CLUTCH DRUM OIL SEAL
main35617-12020×2i198708-198912
main35617-22011×2i198410-198508
main35617-32010×2i198508-198708
main35617-32011×2i198708-198907

17 parts on this diagram · 1 diagram in section
