CYLINDER HEAD

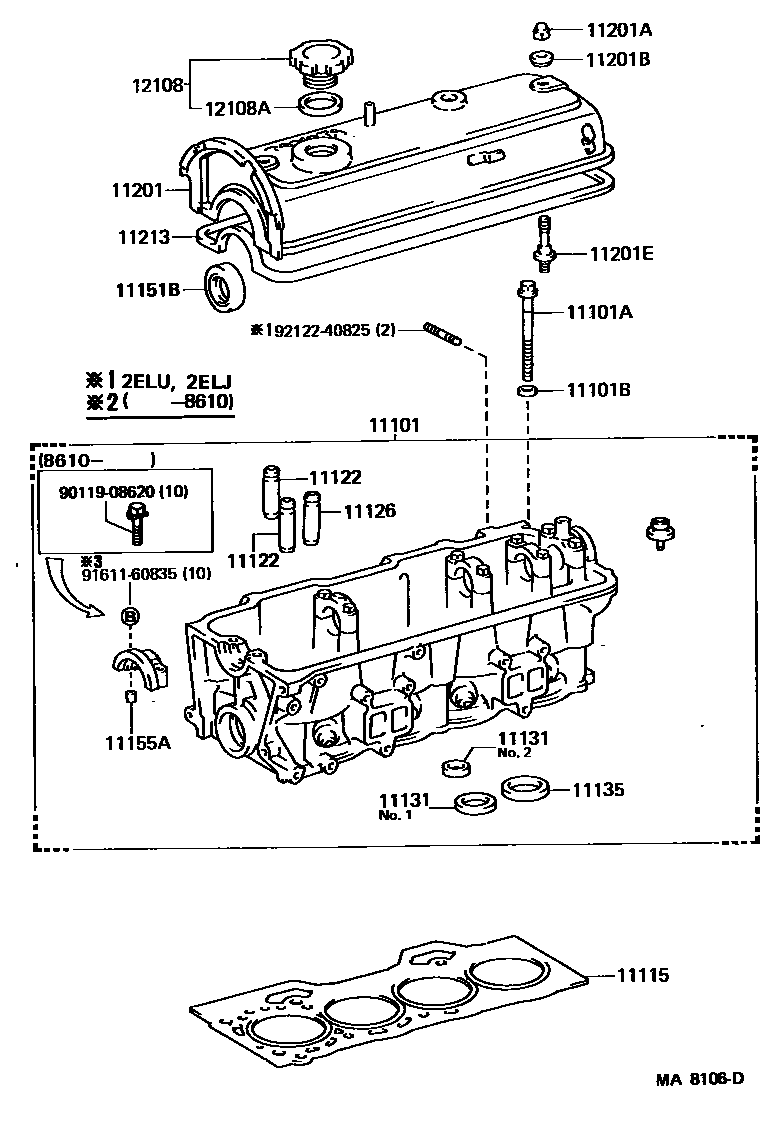

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-19145i198410-198510
*52
main11101-19146i198510-198912
*52
main11101-19155i198410-198510
main11101-19156i198510-198912
main11101-19165i198410-198510
main11101-19166i198510-198912
main11101-19175i198601-198912
main11101-55010i198612-198808
main11101-55020i198808-198912
11101ABOLT(FOR CYLINDER HEAD SET)
main90105-09002i198410-198912
main90105-11022i198612-198912
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-09015i198410-198912
main90201-11016i198612-198912
11115GASKET, CYLINDER HEAD
main11115-11010i198410-198912
main11115-11030i198601-198912
main11115-11060i198612-198705
main11115-55020-01i198612-198912
MARK"1",MARK 1
main11115-55020-02i198612-198912
MARK"2",MARK 2
main11115-55020-03i198612-198912
MARK"3",MARK 3
11122BUSH, INTAKE VALVE GUIDE
main11122-10040i198410-198912
main11122-16020i198612-198912
main11123-10040i198410-198912
main11123-16020i198612-198912
11126BUSH, EXHAUST VALVE GUIDE
main11122-10040i198410-198912
main11122-16020i198612-198912
main11123-10040i198410-198912
main11123-16020i198612-198912
11131SEAT, INTAKE VALVE
main11131-10020i198410-198912
main11132-10020i198410-198912
main11137-10010i198410-198912
main11137-11010i198601-198912
main11138-10010i198410-198912
main11138-11010i198601-198912
11135SEAT, EXHAUST VALVE
main11135-10020i198410-198912
main11135-11010i198601-198912
main11136-10020i198410-198912
main11136-11010i198601-198912
11151BSEAL, OIL(FOR CAMSHAFT SETTING)
main90311-35017i198410-198912
main90311-38025i198612-198912
11155APIN, RING W/HEAD
main90253-11021i198410-198912
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-10010i198410-198912
main11201-11010i198601-198912
main11201-55020i198612-198912
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main90176-06012i198601-198912
main90176-08007i198410-198912
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-06008i198601-198912
main90210-09001i198410-198912
11201EBOLT, STUD(FOR CYLINDER HEAD COVER SET)
main90109-08139i198601-198912
main90116-08190i198410-198912
11213GASKET, CYLINDER HEAD COVER
main11213-10010i198410-198912
main11213-11020i198601-198912
main11213-55010i198612-198912
12108CAP SUB-ASSY, OIL FILLER
main12180-10020i198410-198509
main12180-11020i198708-198912
main12180-13030i198601-198912
main12180-55010i198612-198912
main12180-61010i198612-198708
main12180-71011i198509-198612
12108AGASKET(FOR OIL FILLER CAP)
main12195-71010i198410-198509
main12195-71020i198509-198912
main90430-37004i198612-198912
main90430-37140i198601-198912
9011908620
9161160835
9212240825

20 parts on this diagram · 3 diagrams in section
