FRONT FENDER APRON & DASH PANEL

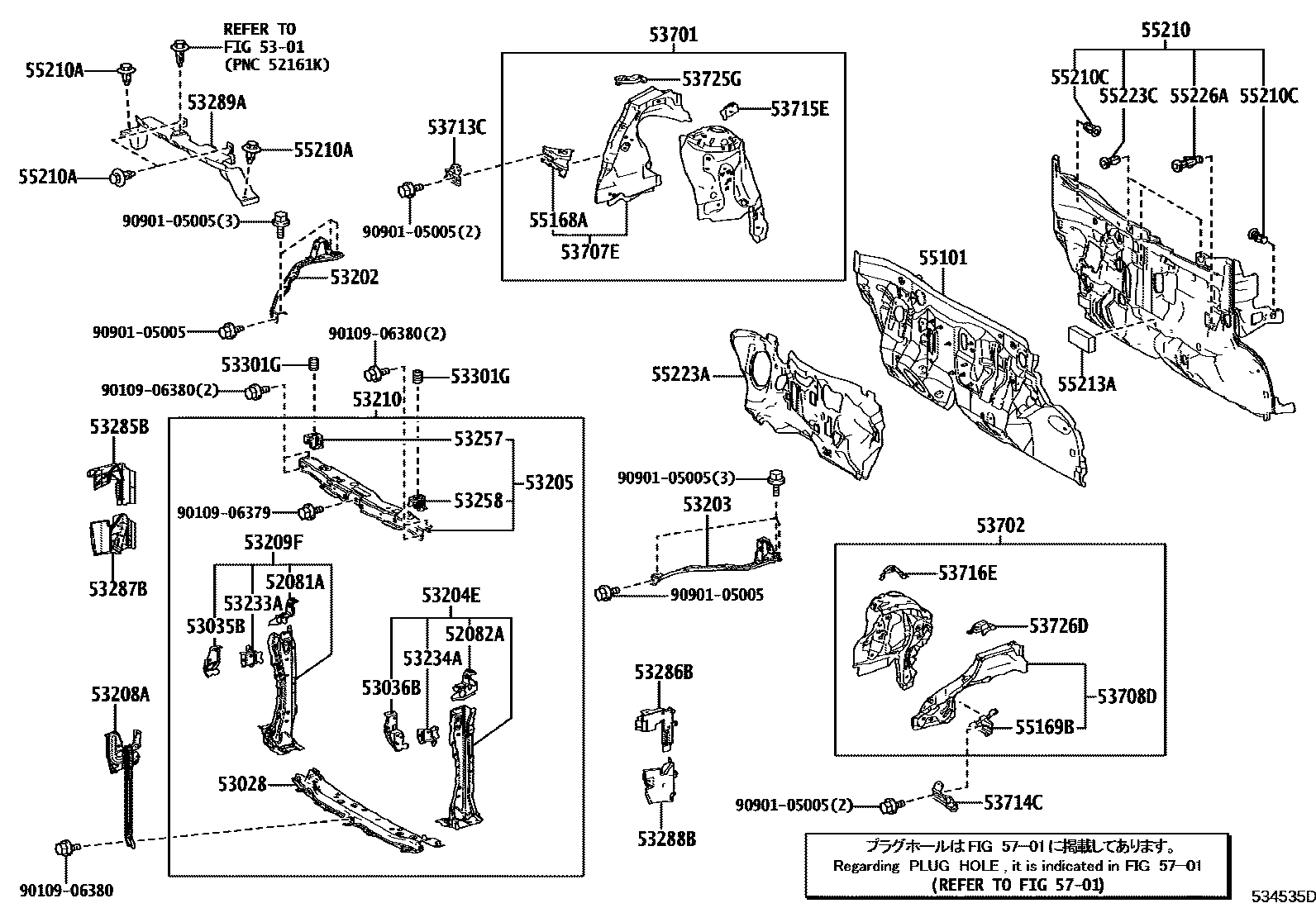

Parts diagram
52081ASTAY SUB-ASSY, FRONT BUMPER, RH
main52081-52030i201506-202207
52082ASTAY SUB-ASSY, FRONT BUMPER, LH
main52082-52020i201506-202207
5301
53028SUPPORT SUB-ASSY, RADIATOR, LOWER
main53028-52100i201506-202207
53035BBRACKET SUB-ASSY, HEADLAMP MOUNTING, RH
main53035-52020i201506-202207
53036BBRACKET SUB-ASSY, HEADLAMP MOUNTING, LH
main53036-52020i201506-202207
53202SUPPORT SUB-ASSY, RADIATOR, RH
main53202-52260i201506-202207
53203SUPPORT SUB-ASSY, RADIATOR, LH
main53203-52250i201506-202207
53204EBRACE SUB-ASSY, RADIATOR SUPPORT TO CROSSMEMBER, LH
main53204-52901i201506-202207
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53205-52190i201506-202207
53208ASUPPORT SUB-ASSY, HOOD LOCK
main53208-52904i201506-202207
53209FBRACE SUB-ASSY, RADIATOR SUPPORT TO CROSSMEMBER, RH
main53209-52901i201506-202207
53210SUPPORT ASSY, RADIATOR
main53210-52918i201506-202207
53233ABRACKET, HEADLAMP, NO.1 RH
main53233-52080i201506-202207
53234ABRACKET, HEADLAMP, NO.1 LH
main53234-52090i201506-202207
53257BRACKET, FRONT END PANEL MOUNTING, RH
main53257-52030i201506-202207
53258BRACKET, FRONT END PANEL MOUNTING, LH
main53258-52030i201506-202207
53285BSEAL, RADIATOR SIDE AIR, NO.1
main53285-52500i201506-201809
main53285-52510i201507-201809
main53285-52570i201809-202207
main53285-52580i201809-202207
53286BSEAL, RADIATOR SIDE AIR, NO.2
main53286-52420i201506-201809
main53286-52430i201507-201809
main53286-52490i201809-202207
main53286-52500i201809-202207
53287BEXTENSION, RADIATOR SUPPORT, RH
main53287-52020i201506-201809
main53287-52260i201507-201809
main53287-52310i201809-202207
main53287-52320i201809-202207
53288BEXTENSION, RADIATOR SUPPORT, LH
main53288-52250i201506-201809
main53288-52260i201507-201809
main53288-52310i201809-202207
main53288-52320i201809-202207
53289ACOVER, RADIATOR SUPPORT OPENING
main53289-52100i201506-201809
main53289-52200i201809-202207
53301GCUSHION, HOOD BUMPER
main90541-15037i201506-202207
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-52250i201506-202207
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-52250i201506-202207
53707EAPRON SUB-ASSY, FENDER SIDE, RH
main53707-52060i201506-202207
53708DAPRON SUB-ASSY, FENDER SIDE, LH
main53708-52060i201506-202207
53713CEXTENSION, FRONT FENDER APRON, FRONT RH
main53713-52080i201506-202207
53714CEXTENSION, FRONT FENDER APRON, FRONT LH
main53714-52090i201506-202207
53715EEXTENSION, FRONT FENDER APRON, REAR RH
main53715-52030i201506-202207
53716EEXTENSION, FRONT FENDER APRON, REAR LH
main53716-52040i201506-202207
53725GAPRON, FRONT FENDER NO.2 SIDE, RH
main53725-52030i201506-202207
53726DAPRON, FRONT FENDER NO.2 SIDE, LH
main53726-52030i201506-202207
55101PANEL SUB-ASSY, DASH
main55101-52621i201506-202207
main55101-52670i201507-202207
55168ABRACKET, FRONT FENDER MOUNTING, RH
main55168-52130i201506-202207
55169BBRACKET, FRONT FENDER MOUNTING, LH
main55169-52130i201506-202207
55210INSULATOR ASSY, DASH PANEL
main55210-52440i201506-202207
55210ACLIP
main90467-07214i201506-202207
55210CCLIP
main90467-13079i201506-202207
55213APAD, DASH PANEL SILENCER
main55213-52190i201506-202207
55223AINSULATOR, DASH PANEL, OUTER
main55223-52121i201506-201809
main55223-52121i201809-202207
55223CCLIP
main90467-20013i201506-202207
55226ACLIP
main90467-11123i201506-202207
5701
9010906379
9010906380
9090105005

47 parts on this diagram · 1 diagram in section
