BRAKE PEDAL & BRACKET

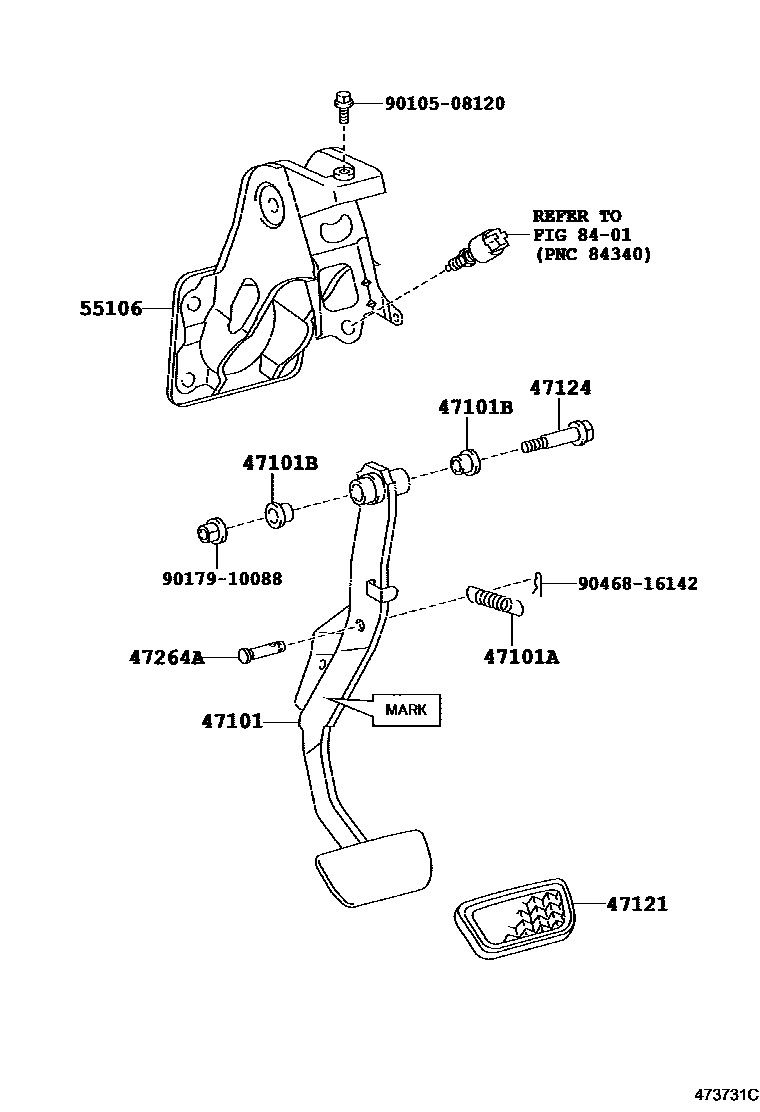

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-52180i¥2,560200309-201506
main47101-52180i¥2,560201106-201406
main47101-52400i¥2,560201406-201409
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90506-14077i¥180200309-201008
47101BBUSH(FOR BRAKE PEDAL)
main90386-13015i¥120200309-201008
47121PAD, BRAKE PEDAL
main47121-52010i¥260200309-201409
main47121-52020i¥260201409
47124SHAFT, BRAKE PEDAL
main90109-10167i¥190200309-201008
47264APIN(FOR PUSH ROD)
main90249-08297i¥230200309-201008
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-52080i¥4,010200309-200702
main55106-52081i¥4,010200702-201506
8401
9010508120
main90105-08120¥90
9017910088
main90179-10088¥100
9046816142
main90468-16142¥70

11 parts on this diagram · 1 diagram in section
