PARKING BRAKE & CABLE

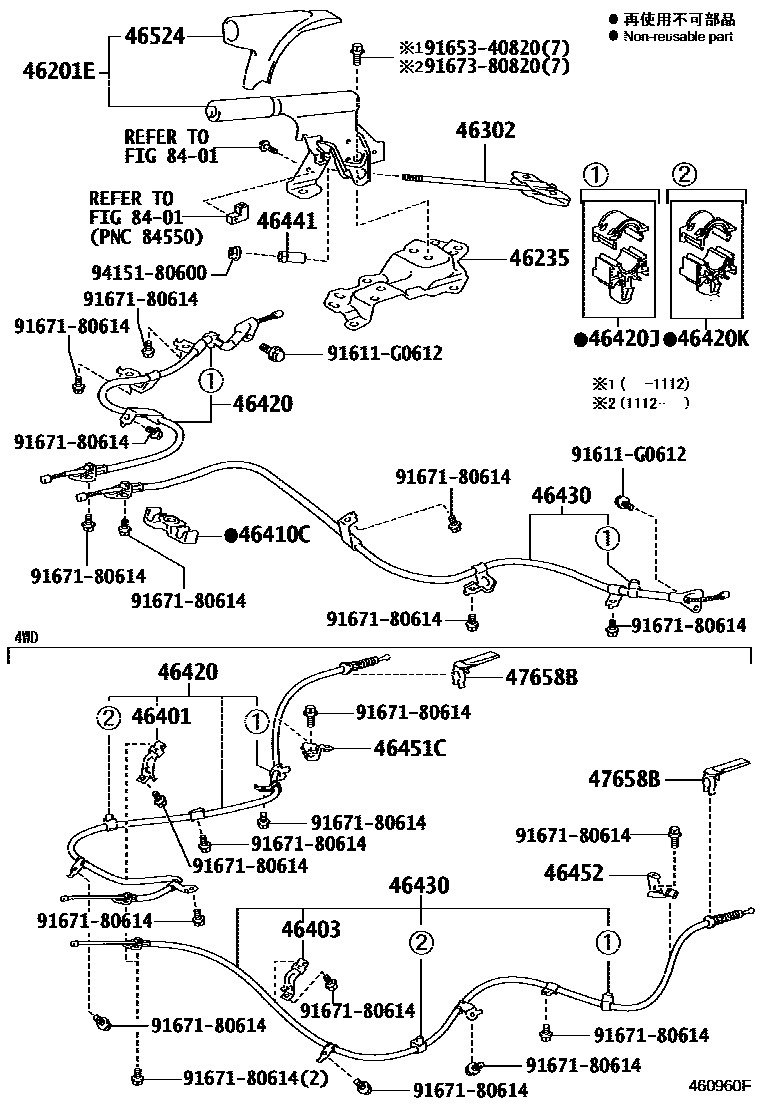

Parts diagram
46201ELEVER SUB-ASSY, PARKING BRAKE
main46201-52060-B0i200707-201604
DK.GRAY,TRIM1#
main46201-52070-B0i200707-201604
DK.GRAY,TRIM1#
46235BRACKET, PARKING BRAKE LEVER SUPPORT
main46235-52020i200707
main46235-52030i200707
46302ROD SUB-ASSY, PARKING BRAKE PULL, NO.1
main46302-52030i200707
46401BRACKET SUB-ASSY, CABLE SUPPORT
main46401-52010i200707-200811
main46401-52020i200811
46403BRACKET SUB-ASSY, CABLE SUPPORT, LH
main46403-52010i200707-200811
main46403-52020i200811
46410CCLAMP(FOR PARKING BRAKE FRONT CABLE)
main46411-52030i200707
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-52270i200707-201204
main46420-52271i201205-201604
main46420-52280i200707-200811
main46420-52320i200811-201204
main46420-52321i201205-201604
46420JCLAMP, NO.3(FOR PARKING BRAKE CABLE)
main46402-52030i200707-200811
main46402-52040i200811
46420KCLAMP, NO.4(FOR PARKING BRAKE CABLE)
main46402-52020i200707-200811
main46402-52050i200811
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-52270i200707-201604
main46430-52280i200707-200811
main46430-52320i200811-201204
main46430-52321i201205-201604
46441NUT, WIRE ADJUSTING, NO.1
main46441-52010i200707
46451CBRACKET, PARKING BRAKE CABLE SUPPORT, NO.1
main46451-52070i200707
46452BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
main46452-52030i200707
46524COVER, PARKING BRAKE DUST
main46524-52020i200707
main46524-52030i200707
47658BPROTECTOR, PARKING BRAKE LEVER
main47658-52010i200707
8401
91611G0612
9165340820
9167180614
9167380820
9415180600

21 parts on this diagram · 1 diagram in section
