CRANKSHAFT & PISTON

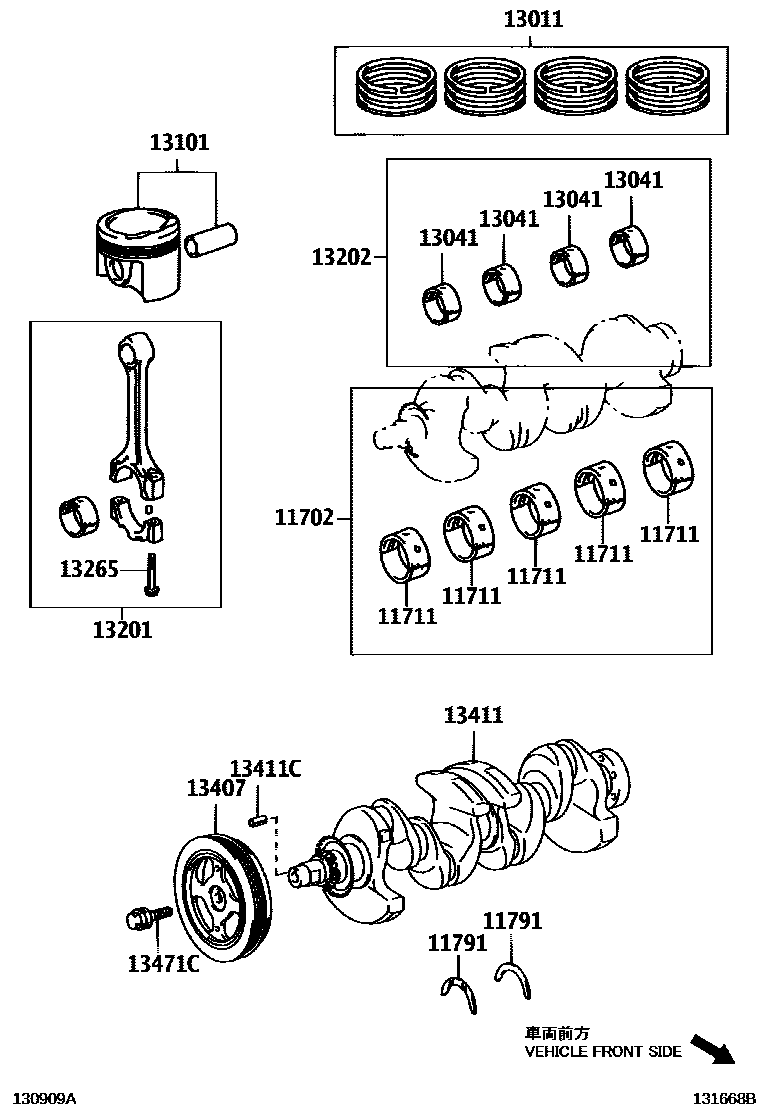

Parts diagram
11702BEARING SET, CRANKSHAFT
main11704-21031i201011-201308
sub11704-21032
main11704-21032i201308-201401
main11704-21033i201401-201405
11711BEARING, CRANKSHAFT
main11701-21031-01i201011-201308
sub11701-21032
main11701-21031-02i201011-201308
sub11701-21032
main11701-21031-03i201011-201308
sub11701-21032
main11701-21031-04i201011-201308
sub11701-21032
main11701-21032-01i201308-201312
main11701-21032-02i201308-201312
main11701-21032-03i201308-201312
main11701-21032-04i201308-201312
main11701-21033-01i201401-201405
main11701-21033-02i201401-201405
main11701-21033-03i201401-201405
main11701-21033-04i201401-201405
main11701-47011-02i201011-201206
sub11701-47012
main11701-47011-03i201011-201206
sub11701-47012
main11701-47011-04i201011-201206
sub11701-47012
main11701-47011-05i201011-201206
sub11701-47012
main11701-47012-02i201206-201312
sub11701-47013
main11701-47012-03i201206-201312
sub11701-47013
main11701-47012-04i201206-201312
sub11701-47013
main11701-47012-05i201206-201312
sub11701-47013
main11701-47030-02i201312-201410
sub11701-47031
main11701-47030-03i201312-201410
sub11701-47031
main11701-47030-04i201312-201410
sub11701-47031
main11701-47030-05i201312-201410
sub11701-47031
main11701-47031-02i201411-201607
sub11701-47032
main11701-47031-03i201411-201607
sub11701-47032
main11701-47031-04i201411-201607
sub11701-47032
main11701-47031-05i201411-201607
sub11701-47032
11791WASHER, CRANKSHAFT THRUST, UPPER
main11791-22020i201011-201310
main11791-37010i201310-201405
main11791-47010i201011-201312
main11791-47030i201312-201607
sub11791-47031
main11792-22020i201011-201310
main11792-37010i201310-201405
main11793-22020i201011-201310
main11793-37010i201310-201405
13011RING SET, PISTON
main13011-21091i201011-201405
main13011-47030i201011-201109
sub13011-47031
main13011-47031i201109-201301
main13011-47032i201301-201309
sub13011-47033
main13011-47033i201309-201405
main13011-47100i201405-201501
sub13011-47120
main13011-47120i201502
sub13011-47121
13041BEARING, CONNECTING ROD
main13041-21022-01i201011-201308
sub13041-21023
main13041-21022-02i201011-201308
sub13041-21023
main13041-21022-03i201011-201308
sub13041-21023
main13041-21033-01i201308-201607
main13041-21033-02i201308-201607
main13041-21033-03i201308-201607
main13041-47010-01i201011-201208
sub13041-47011
main13041-47010-02i201011-201208
sub13041-47011
main13041-47010-03i201011-201208
sub13041-47011
main13041-47011-01i201208-201607
sub13041-47012
main13041-47011-02i201208-201607
sub13041-47012
main13041-47011-03i201208-201607
sub13041-47012
13101PISTON SUB-ASSY, W/PIN
main13101-21120i201011-201405
main13101-21140i201208-201405
main13101-47020i201011-201203
sub13101-47021
main13101-47021i201203-201301
main13101-47022i201301-201304
main13101-47100i201405
main13101-47110i201304-201405
13201ROD SUB-ASSY, CONNECTING
main13201-29735i201011-201308
sub13201-29736
main13201-29736i201308-201401
sub13201-29737
main13201-29737i201401-201607
sub13201-29757
main13201-49085i201011-201208
sub13201-49086
main13201-49086i201208-201607
sub13201-49087
13202BEARING SET, CONNECTING ROD
main13204-21022i201011-201308
sub13204-21023
main13204-21033i201308-201405
13265BOLT, CONNECTING ROD
main13265-21020i201011-201405
13407DAMPER SUB-ASSY, CRANKSHAFT
main13407-21031i201011-201205
sub13407-21032
main13407-21032i201205-201405
13411CRANKSHAFT
main13401-21020i201011-201405
main13401-47020i201011-201405
sub13401-47011
main13401-47070i201405
main13401-21050i201208-201405
13411CPIN, STRAIGHT(FOR CRANKSHAFT)
main90250-03095i201605
main90254-03025i201011-201604
sub90250-03095
main90280-04001i201405
13471PULLEY, CRANKSHAFT
main13470-47070i201011-201405
main13470-47080i201405-201502
sub13470-47090
main13470-47080i201502
sub13470-47090
main13470-47090i201502
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90119-12345i201011-201607
main90119-14106i201405-201607
main90119-14175i201505-201606

14 parts on this diagram · 4 diagrams in section
