REAR DOOR LOCK & HANDLE

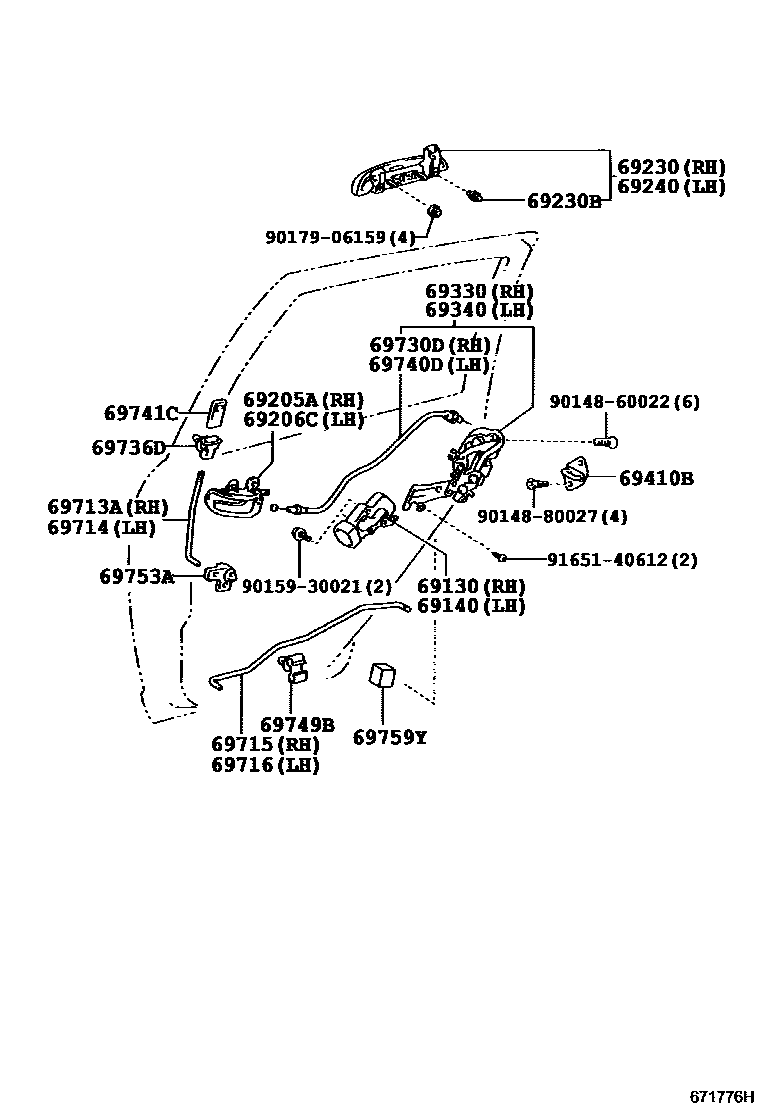

Parts diagram
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-52040i200208-200509
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-52040i199908-200208
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-52010-B0i199908-200208
SHADOW GRAY,TRIM9#
main69205-52010-B3i200208-200509
DK.GRAY,TRIM1#
main69205-52010-H0i199908-200208
FRENCH TURQUOISE,TRIM7#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-52010-B0i199908-200208
SHADOW GRAY,TRIM9#
main69206-52010-B3i200208-200509
DK.GRAY,TRIM1#
main69206-52010-H0i199908-200208
FRENCH TURQUOISE,TRIM7#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-52030i200208-200509
main69230-52040-A0i199908-200108
SUPER WHITE 2,KD6 ,040
main69230-52040-A1i200208-200509
WHITE,068 ,KJ8
main69230-52040-A2i200208-200509
WHITE PEARL CS.,064 ,KK2
main69230-52040-B0i199908-200208
SILVER ME,KD7 ,199
main69230-52040-B1i200109-200208
main69230-52040-B2i200208-200509
SILVER M.M.,1E7 ,KK4
main69230-52040-C0i199908-200208
BLACK MC.,KF4 ,209
main69230-52040-D1i200208-200509
SUPER RED 5,3P0 ,KK6
main69230-52040-F0i199908-200208
YELLOW M.M.,KF2 ,584
main69230-52040-F1i200208-200509
CHAMPAGNE ME.,583 ,KK7
main69230-52040-G0i199908-200208
DK.GREEN MC.,KF5 ,6R4
main69230-52040-G1i199908-200208
GREEN PM.,KE7 ,6S2
main69230-52040-H0i200101-200103
main69230-52040-H1i200208-200509
AQUA M.M.,774 ,KK1
main69230-52040-J0i199908-200208
BLUE MC.,KF6 ,8M6
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-04028×4i199908-200208
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-52030i200208-200509
main69240-52040-A0i199908-200108
SUPER WHITE 2,KD6 ,040
main69240-52040-A1i200108-200208
WHITE,KJ6 ,068
main69240-52040-A2i200208-200509
WHITE PEARL CS.,064 ,KK2
main69240-52040-B0i199908-200208
SILVER ME,KD7 ,199
main69240-52040-B1i200206-200208
main69240-52040-B2i200208-200509
SILVER M.M.,1E7 ,KK4
main69240-52040-C0i200208-200509
BLACK MC.,209 ,KK5
main69240-52040-D1i200208-200509
SUPER RED 5,3P0 ,KK6
main69240-52040-F0i199908-200208
YELLOW M.M.,KF2 ,584
main69240-52040-F1i199908-200208
CHAMPAGNE ME.,KE3 ,583
main69240-52040-G0i200208-200509
DK.GREEN MC.,6R4 ,KK8
main69240-52040-G1i199908-200208
GREEN PM.,KE7 ,6S2
main69240-52040-H0i200101-200103
main69240-52040-H1i200208-200509
AQUA M.M.,774 ,KK1
main69240-52040-J0i200208-200509
BLUE MC.,8M6 ,KK9
69330LOCK ASSY, REAR DOOR, RH
main69330-52060i199908-200208
main69330-52170i200208-200509
69340LOCK ASSY, REAR DOOR, LH
main69340-52060i199908-200208
main69340-52180i200208-200509
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-47010×2i199908-200208
69713ALINK, REAR DOOR LOCK REMOTE CONTROL, RH
main69713-52010i199908-200208
69714LINK, REAR DOOR LOCK REMOTE CONTROL, LH
main69713-52010i200208-200509
69715LINK, REAR DOOR LOCKING CONTROL, NO.2 RH
main69715-52020i200208-200509
69716LINK, REAR DOOR LOCKING CONTROL, NO.2 LH
main69716-52020i199908-200208
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69710-52030i199908-200208
69736DGUIDE, REAR DOOR LOCKING LINK
main69736-12130×2i199908-200208
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69710-52030i200208-200509
69741CKNOB, REAR DOOR LOCK CONTROL
main69741-87003-B8×2i200208-200509
DK.GRAY,TRIM1#
main69741-87003-H0×2i199908-200208
FRENCH TURQUOISE,TRIM7#
main69741-87003-P0×2i199908-200208
SHADOW GRAY,TRIM9#
69749BCLAMP, REAR DOOR LOCK LINK
main69749-52010×4i200208-200509
69753ABELLCRANK, DOOR LOCK CONTROL
main69753-10010×2i199908-200208
69759YSILENCER, REAR DOOR LOCK LINK
main69759-52010×2i199908-200208
9014860022
9014880027
9015930021
9017906159
9165140612

26 parts on this diagram · 1 diagram in section
