PARKING BRAKE & CABLE

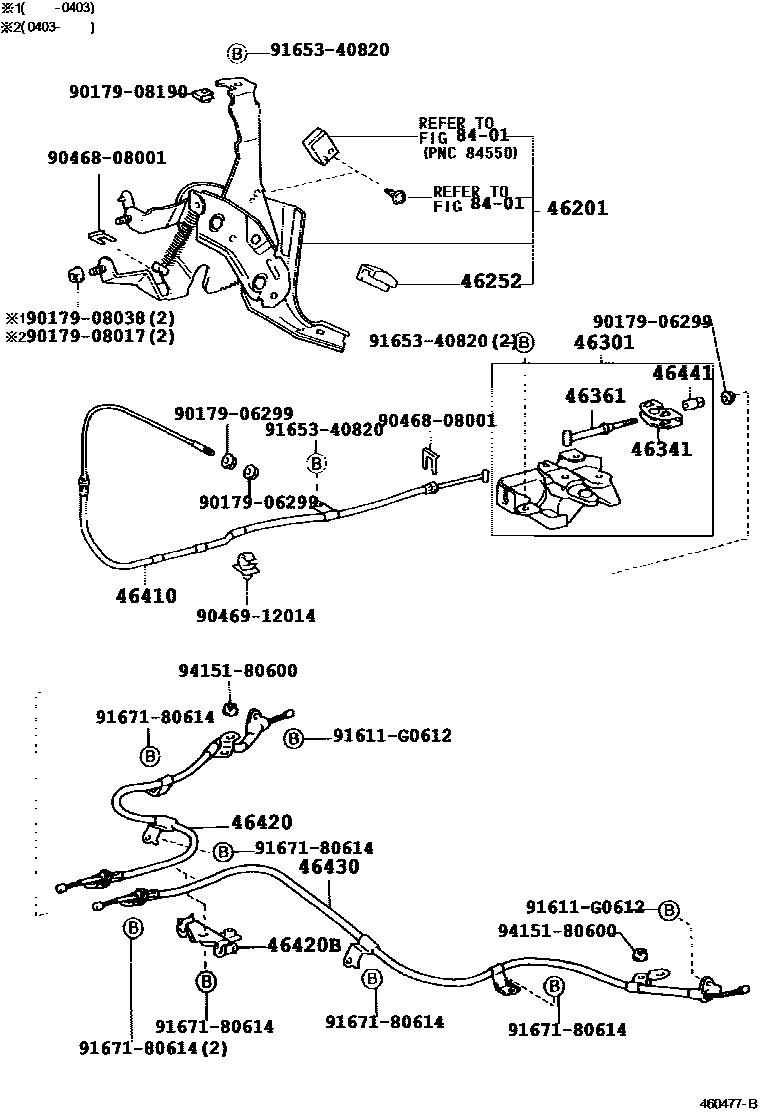

Parts diagram
46201PEDAL SUB-ASSY, PARKING BRAKE
main46210-52020i199908-200509
46252PAD, PARKING PEDAL
main46252-52010i199908-200509
46301LEVER SUB-ASSY, PARKING BRAKE INTERMEDIATE
main46320-52010i199908-200509
46341EQUALIZER, PARKING BRAKE
main46341-52010i199908-200509
46361ROD, PARKING BRAKE PULL
main46361-52020i199908-200509
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-52010i199908-200509
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-52040i199908-200509
main46420-52060i199908-200302
main46420-52061i200302-200509
46420BCLAMP, NO.2(FOR PARKING BRAKE CABLE)
main46451-52010i200205-200509
main90949-01B84i199908-200205
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-52040i199908-200509
main46430-52060i199908-200302
main46430-52061i200302-200509
46441NUT, WIRE ADJUSTING, NO.1
main46441-52010i199908-200509
8401
9017906299
9017908017
9017908038
9017908190
9046808001
9046912014
91611G0612
9165340820
9167180614
9415180600

21 parts on this diagram · 3 diagrams in section
