E
EPC Data

BACK DOOR LOCK & HANDLE

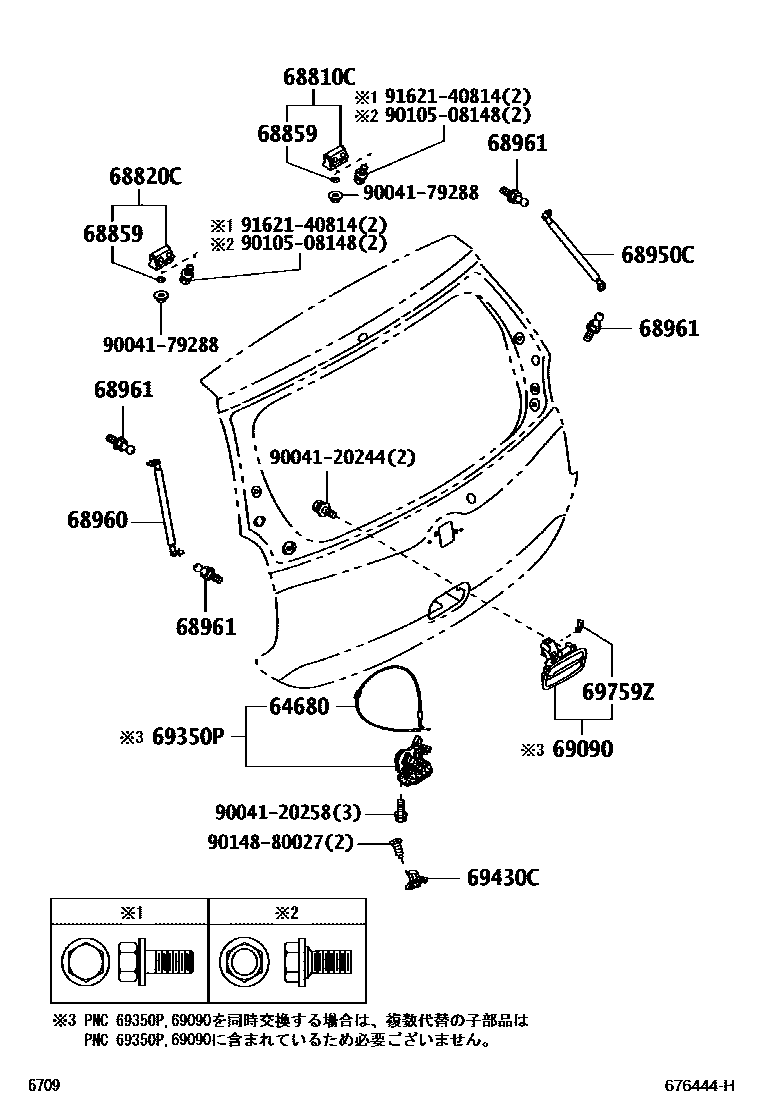

Parts diagram
64680CABLE ASSY, BACK DOOR LOCK CONTROL
main64680-B1020i201007-201404
68810CHINGE ASSY, BACK DOOR, RH
main68801-B1040i201002-201604
68820CHINGE ASSY, BACK DOOR, LH
main68801-B1040i201002-201604
68859PACKING, BACK DOOR HINGE
main68859-87201i201002-201404
68950CSTAY ASSY, BACK DOOR, RH
main68950-B1090i201002-201206
main68950-B1090i201206-201404
main68950-B1100i201002-201404
main68950-B1150i201404
68960STAY ASSY, BACK DOOR, LH
main68960-B1090i201206-201404
main68960-B1090i201002-201206
main68960-B1100i201002-201404
main68960-B1160i201404
68961BOLT, BACK DOOR STAY
main68459-87201i201002-201404
69090HANDLE ASSY, BACK DOOR, OUTSIDE
main69090-B1010-A0i201002-201006
WHITE,W09
main69090-B1010-A1i201002-201006
WHITE PEARL.MC.,W16
main69090-B1010-B0i201002-201006
SILVER ME.,S28
main69090-B1010-C0i201002-201006
BLACK M.M.,X07
main69090-B1010-D0i201002-201006
RED,R40
main69090-B1010-D1i201002-201006
DK.RED.MC,R54
main69090-B1010-D2i201002-201006
LT.ORANGE.M.M.,R62
main69090-B1010-E1i201002-201006
BEIGE.ME.,T25
main69090-B1010-G0i201002-201006
LT.GREEN.ME.,G50
main69090-B1010-J0i201002-201006
LT.BLUE ME.OP.,B57
main69090-B1010-K0i201002-201006
GRAYISH PURPLE ME.OP.,P12
main69090-B1011-A0i201007-201401
WHITE,W09
main69090-B1011-A1i201007-201401
WHITE PEARL.MC.,W16
main69090-B1011-B0i201007-201401
SILVER ME.,S28
main69090-B1011-C0i201007-201401
BLACK M.M.,X07
main69090-B1011-D0i201007-201401
RED,R40
main69090-B1011-D1i201007-201401
DK.RED.MC,R54
main69090-B1011-D2i201007-201401
LT.ORANGE.M.M.,R62
main69090-B1011-E1i201007-201401
BEIGE.ME.,T25
main69090-B1011-G0i201007-201401
LT.GREEN.ME.,G50
main69090-B1011-G1i201206-201401
OLIVE ME.SE,G52
main69090-B1011-J0i201007-201401
LT.BLUE ME.OP.,B57
main69090-B1011-K0i201007-201401
GRAYISH PURPLE ME.OP.,P12
main69090-B1012-A0i201402-201509
WHITE,W09
main69090-B1012-A1i201402-201404
WHITE PEARL.MC.,W16
main69090-B1012-A2i201404-201509
WHITE PEARL MC.CS,W24
main69090-B1012-B0i201402-201509
SILVER ME.,S28
main69090-B1012-C0i201402-201509
BLACK M.M.,X07
main69090-B1012-D0i201402-201509
RED,R40
main69090-B1012-D1i201402-201509
DK.RED.MC,R54
main69090-B1012-D2i201402-201404
LT.ORANGE.M.M.,R62
main69090-B1012-D3i201404-201509
PINK PEARL SE,R65 ,X82
main69090-B1012-E1i201402-201509
BEIGE.ME.,T25
main69090-B1012-G0i201404-201509
LT.GREEN.ME.,G50 ,X88
main69090-B1012-G0i201402-201404
LT.GREEN.ME.,G50
main69090-B1012-G1i201402-201509
OLIVE ME.SE,G52
main69090-B1012-J0i201402-201404
LT.BLUE ME.OP.,B57
main69090-B1012-J1i201404-201509
LIGHT BLUE M.M.,B67
main69090-B1012-J2i201503-201509
DARK BLUE SE.,B79
main69090-B1012-K0i201402-201509
GRAYISH PURPLE ME.OP.,P12
main69090-B1012-K0i201404-201509
GRAYISH PURPLE ME.OP.,P12 ,X89
main69090-B1013-A0i201510-201604
WHITE,W09
main69090-B1013-A2i201510-201604
WHITE PEARL MC.CS,W24
main69090-B1013-B0i201510-201604
SILVER ME.,S28
main69090-B1013-C0i201510-201604
BLACK M.M.,X07
main69090-B1013-D0i201510-201604
RED,R40
main69090-B1013-D1i201510-201604
DK.RED.MC,R54
main69090-B1013-D3i201510-201604
PINK PEARL SE,R65 ,X82
main69090-B1013-E1i201510-201604
BEIGE.ME.,T25
main69090-B1013-G0i201510-201604
LT.GREEN.ME.,G50 ,X88
main69090-B1013-G1i201510-201604
OLIVE ME.SE,G52
main69090-B1013-J1i201510-201604
LIGHT BLUE M.M.,B67
main69090-B1013-J2i201510-201604
DARK BLUE SE.,B79
main69090-B1013-K0i201510-201604
GRAYISH PURPLE ME.OP.,P12
main69090-B1013-K0i201510-201604
GRAYISH PURPLE ME.OP.,P12 ,X89
69350PLOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH
main69350-B1070i201002-201008
main69350-B1071i201008-201604
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-52020i201002-201404
69759ZSNAP, DOOR LOCK CONTROL LINK
main69759-B5010i201007-201404
9004120244
9004120258
9004179288
9010508148
9014880027
9162140814

17 parts on this diagram · 1 diagram in section
