HEATING & AIR CONDITIONING - COOLER UNIT

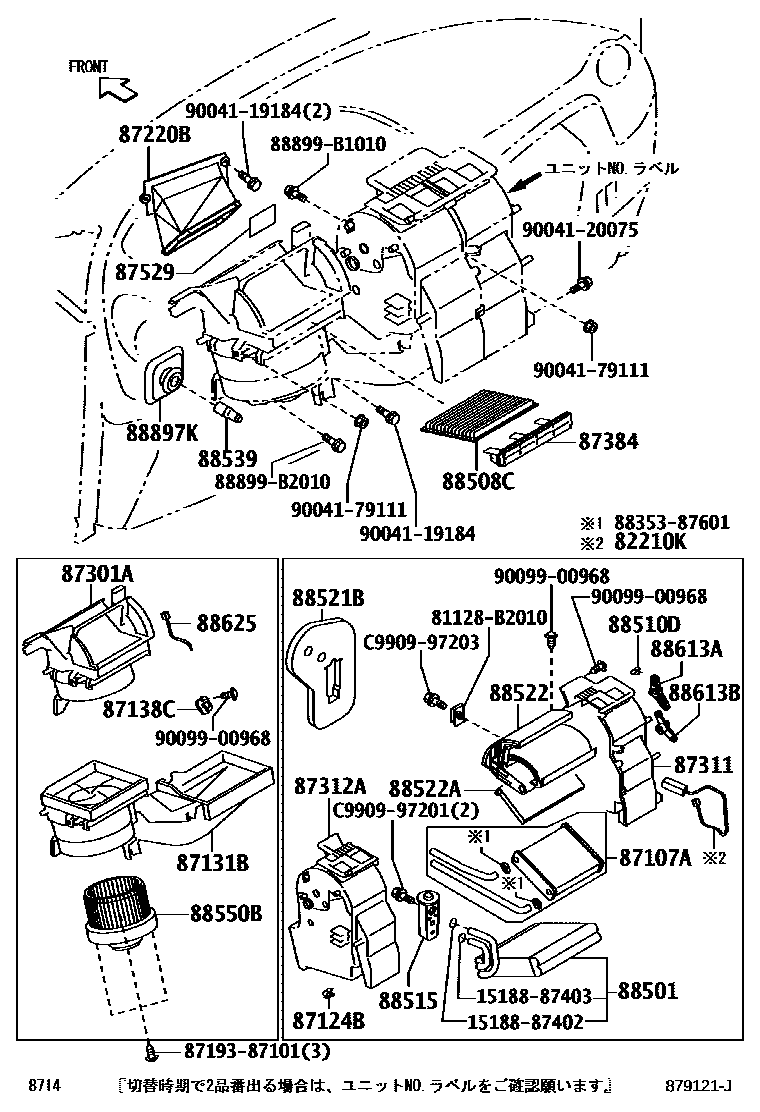

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82210-B1010i200607-200612
87107AUNIT SUB-ASSY, HEATER RADIATOR
main88461-97210supersedes 88461-97209i200612-201002
87124BCLAMP, HEATER
main87126-B1010×2i200412-200607
87131BCASE, HEATER BLOWER
main87103-B1030supersedes 87103-B1030i200612-201002
87138CRESISTOR, BLOWER
main87138-97206i200612-201002
87220BDUCT ASSY, AIR
main87220-B1030i200405-200612
87301ACASE SUB-ASSY, HEATER
main87303-97202supersedes 87303-97201i200607-200612
main87303-B1010i200412-200607
87311CASE, HEATER, NO.1
main87311-97259supersedes 87311-97258i200405-200412
main87311-B1040supersedes 87311-B1030i200412-200607
main87311-B1130supersedes 87311-B1120i200612-201002
87312ACASE, HEATER,NO.2
main87312-97204supersedes 87312-97203i200405-200412
main87312-B1020supersedes 87312-B1010i200412-200607
main87312-B1080supersedes 87312-B1070i200612-201002
87384HOLDER, AIR FILTER
main87384-97201i200612-200911
main88892-B2010i200912-201002
87529PLATE, AIR FILTER CAUTION
main87529-97201i200405-200612
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88304-B1040supersedes 88304-B1040i200612-201002
88508CFILTER SUB-ASSY, AIR
main88568-B1010i200405-200612
88510DCLAMP, COOLER UNIT
main87126-87501×2supersedes 87126-87501i200405-200412
88515VALVE, COOLER EXPANSION
88521BPACKING (FOR COOLER UNIT CASE)
main88629-97202i200405-200612
88522DOOR, COOLING UNIT
main88522-97201i200405-200612
88522ADOOR, COOLING UNIT NO.2
main88527-97202supersedes 88527-97202i200612-201002
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-B1010i200405-200612
88550BMOTOR ASSY, BLOWER
main88550-97203i200405-200612
88613ALEVER, COOLER CONTROL, NO.1
main88613-97201i200405-200612
88613BLEVER, COOLER CONTROL, NO.2
main88613-97202i200405-200612
88625THERMISTOR, COOLER, NO.1
main88625-B1070supersedes 88625-B1070i200612-201002
88897KGROMMET, (FOR COOLER PIPE)
main88897-B1020i200405-200612
1518887402GASKET, OIL PUMP
1518887403GASKET, OIL PUMP
81128B2010NUT, HEADLAMP
8719387101
8835387601SEAL, COMPRESSOR TIP, NO.1
88899B1010COVER, EVAPORATOR
88899B2010COVER, EVAPORATOR
9004119184
9004120075
9004179111
9009900968
C990997201PIN, W/HEAD
C990997203PIN, W/HEAD

37 parts on this diagram · 2 diagrams in section
