CYLINDER HEAD

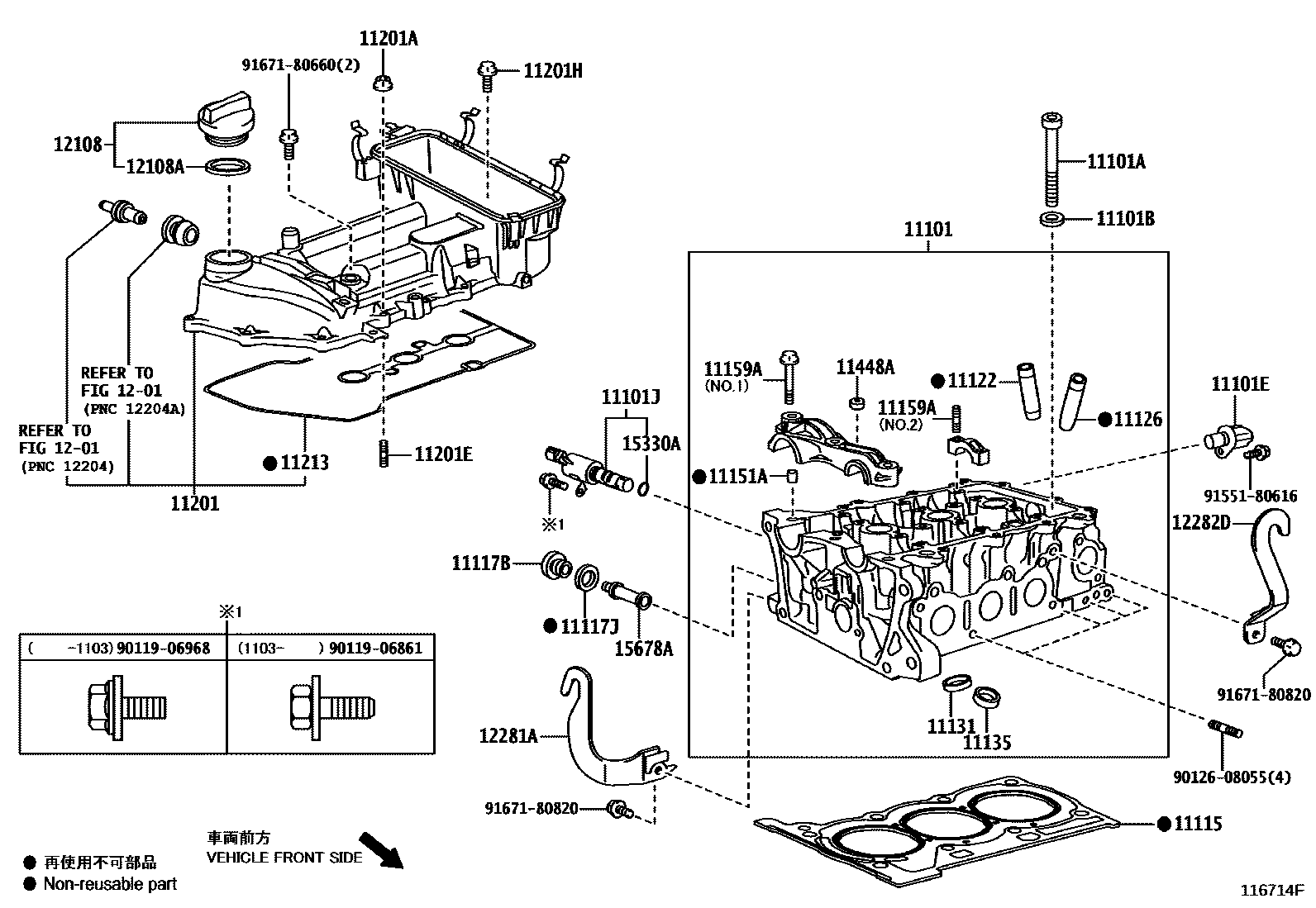

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-21050i201012-201110
main11101-21051i201110-201803
main11101-21052i201804-202001
main11101-21090i201404-201803
main11101-21091i201804-202001
main11101-21120i201701-202001
main11101-40031i201012-201404
main11101-40050i201404-201701
main11101-49465i201012-201708
main11101-49466i201708-202001
main11101-49505i201404-201412
main11101-49506i201412-201701
main11101-49507i201701-201703
main11101-49508i201703-202001
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02151i201012-201404
main90910-02170i201012-201701
main90910-02174i201012-201701
main90910-02186i201404-201701
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-09024i201012-201701
main90201-10136i201012-201701
main90201-10344i201012-201701
11101ESENSOR, CAM POSITION
main90919-05024i201012-201701
main90919-05060i201404-201701
main90919-W5003i201404-201701
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-21011i201012-201701
main15330-21030i201701
main15330-40020i201012-201404
main15330-40030i201404-201510
main15330-40031i201510-201701
main15330-47010i201012-201701
main15330-47020i201012-201701
11115GASKET, CYLINDER HEAD
main11115-21050i201012-201110
main11115-21080i201110-201204
main11115-21090i201204-201503
main11115-21091i201504-201701
main11115-40060i201012-201404
main11115-40080i201404-201701
main11115-47050i201012-201701
main11115-47080i201404-201701
11117BPLUG, W/HEAD TAPER SCREW, NO.2
main90341-14013i201012-201701
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-14009i201012-201701
11122BUSH, INTAKE VALVE GUIDE
main11122-21010i201012-201701
main11122-31041i201012-201707
main11122-47020i201703
main11122-75020i201012-201701
main11123-21010i201012-201701
main11123-31041i201012-201707
main11123-47020i201703
main11123-75020i201012-201701
11126BUSH, EXHAUST VALVE GUIDE
main11122-21010i201012-201701
main11122-31041i201012-201707
main11122-47020i201703
main11122-75020i201012-201701
main11123-21010i201012-201701
main11123-31041i201012-201707
main11123-47020i201703
main11123-75020i201012-201701
11131SEAT, INTAKE VALVE
main11131-21020i201012-201701
main11131-21021i201709-202001
main11131-21060i201404-201701
main11131-21070i201701-202001
main11131-40020i201012-201404
main11131-40030i201404-201701
main11131-47010i201012-202001
main11132-21020i201012-201701
main11132-21021i201709-202001
main11132-21060i201404-201701
main11132-21070i201701-202001
main11132-40020i201012-201404
main11132-40030i201404-201701
main11132-47010i201012-202001
11135SEAT, EXHAUST VALVE
main11135-21020i201012-202001
main11135-21040i201701-202001
main11135-40020i201012-201404
main11135-40041i201404-201701
main11135-47010i201012-202001
main11135-47040i201701-202001
main11136-21020i201012-202001
main11136-21040i201701-202001
main11136-40020i201012-201404
main11136-40040i201404-201601
main11136-40041i201601-201701
main11136-47010i201012-202001
main11136-47040i201701-202001
11151APIN, RING(FOR CAMSHAFT BEARING CAP SETTING)
main90250-06001i201012-201701
main90253-11005i201012-201701
main90253-13005i201012-201701
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90105-06360i201611-201705
main90105-T0347i201606-201610
main90109-06080i201012-201701
main90119-08A29i201012-201701
main91551-80635i201012-201606
main91551-80840i201404-201701
main91671-E0845i201012-201404
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-21070i201012-201701
main11201-21080i201701
main11201-21090i201404-201701
main11201-47100i201012-201108
main11201-47101i201108-201407
main11201-47130i201407-201701
main11201-47150i201404-201701
main11210-40130i201012-201404
main11210-40150i201404-201810
main11210-40151i201811
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main94151-80600i201012-201404
11201EBOLT, STUD(FOR CYLINDER HEAD COVER SET)
main92132-80625i201012-201404
11201HBOLT(FOR CYLINDER HEAD COVER)
main90109-06384i201404-201701
main91671-80630i201012-201404
11213GASKET, CYLINDER HEAD COVER
main11213-21011i201701
main11213-21020i201012-201701
main11213-40030i201012-201404
main11213-40050i201404-201810
main11213-40051i201811
main11213-47020i201012-201701
main11213-47040i201404-201701
11448AORIFICE, CYLINDER HEAD OIL
main11448-23010i201012-201701
1201
12108CAP SUB-ASSY, OIL FILLER
main12180-38010i201012-201701
12108AGASKET(FOR OIL FILLER CAP)
main90430-35001i201012-201701
12281AHANGER, ENGINE, NO.1
main12281-21010i201012-201306
main12281-21090i201306-201701
main12281-40032i201012-201701
main12281-47022i201012-201404
main12281-47023i201404-201701
12282DHANGER, ENGINE, NO.2
main12282-40010i201012-201701
main12282-47010i201012-201701
15330ARING, O(FOR CAM TIMING OIL CONTROL VALVE)
main90099-14137i201012-201701
15678AFILTER, OIL CONTROL VALVE
main15678-21010i201012-201701
main15678-31020i201311-201701
9011906861
9011906968
9012608055
9155180616
9167180660
9167180820

33 parts on this diagram · 12 diagrams in section
