FRONT DISC BRAKE CALIPER & DUST COVER

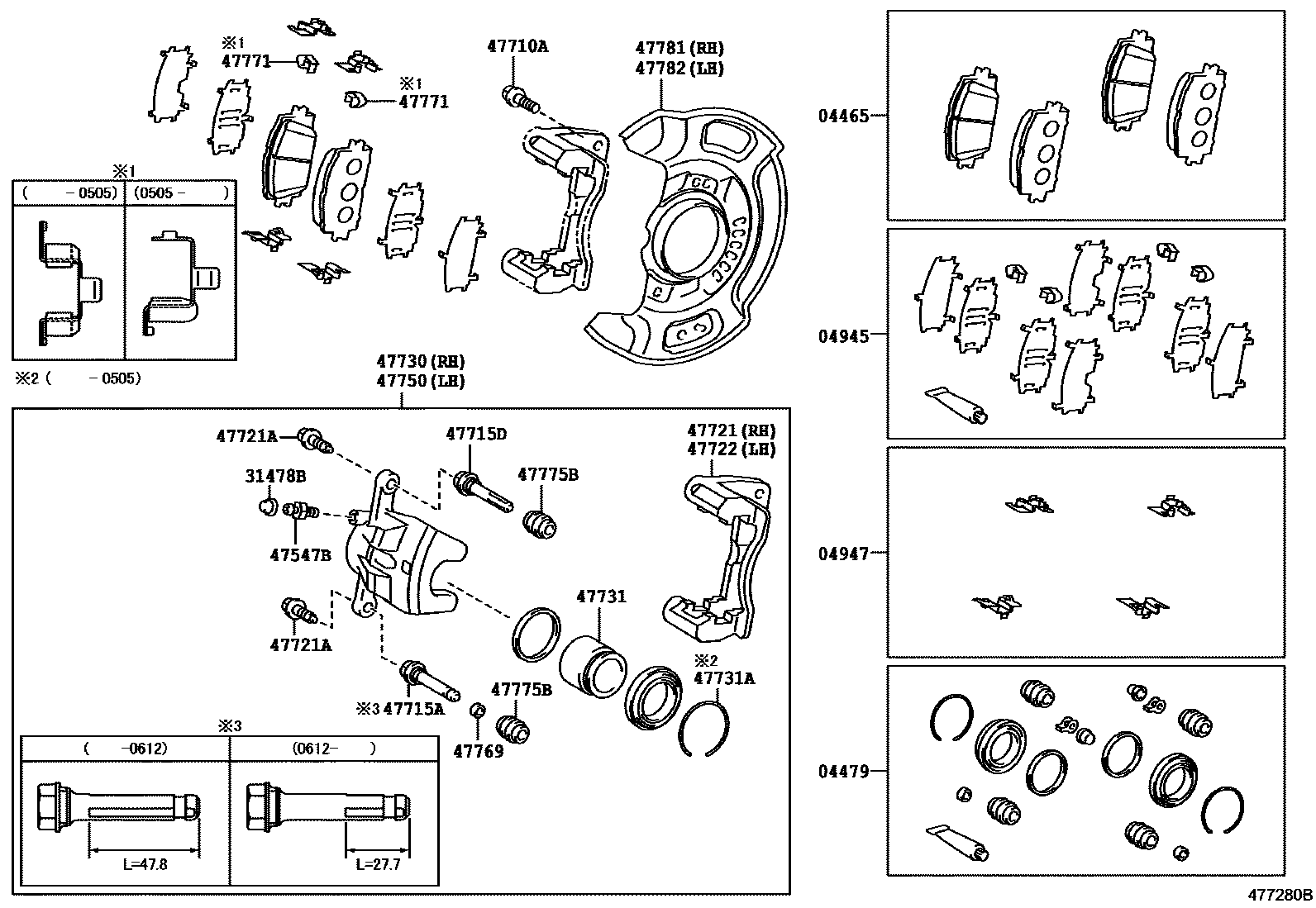

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-52180i200501-200505
main04465-52190i200501-200505
main04465-52260i200505-201012
main04465-52270i200505-200708
main04465-52270i200708-201012
04479CYLINDER KIT, DISC BRAKE, FRONT
main04478-52070i200501-201012
main04478-52080i200501-200505
main04478-52100i200505-201012
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-52030i200501-200505
main04945-52040i200501-200505
main04945-52130i200505-201012
main04945-52150i200505-201012
04947FITTING KIT, DISC BRAKE, FRONT
main04947-42050i200505-201012
main04947-52050i200501-200505
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i200501-201012
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010i200501-201012
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12208i200501-201012
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-12A10i200612-201012
main47715-22070i200501-200612
47715DPIN, FRONT DISC BRAKE CYLINDER SLIDE, NO.2
main47715-52190i200501-201012
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-52190i200501-200505
main47721-52191i200505-201012
main47721-52210i200501-200505
main47721-52211i200505-201012
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90105-08164i200501-201012
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-52190i200501-200505
main47722-52191i200505-201012
main47722-52210i200501-200505
main47722-52211i200505-201012
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-52190i200501-200505
main47730-52191i200505-201012
main47730-52210i200501-200505
main47730-52211i200505-201012
47731PISTON, FRONT DISC BRAKE
main47731-52190i200501-201012
main47731-52210i200501-201012
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90520-86005i200501-200505
main90522-66001i200501-200505
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-52190i200501-200505
main47750-52191i200505-201012
main47750-52210i200501-200505
main47750-52211i200505-201012
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-50010i200501-201012
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-52190i200501-200505
main47771-52191i200505-200808
47775BBOOT, BUSH DUST, NO.1
main47775-52190i200501-201012
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-52030i200501-201012
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-52030i200501-201012

21 parts on this diagram · 1 diagram in section
