WATER PUMP

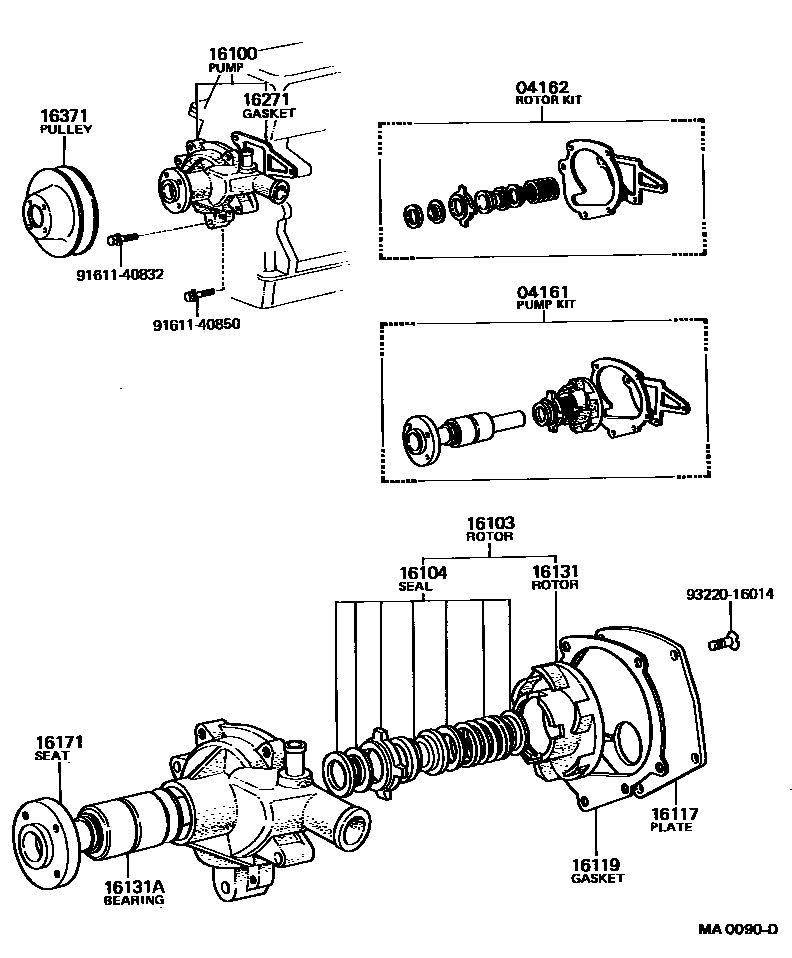

Parts diagram
04161PUMP KIT, WATER
main04161-12010i197007-197404
main04161-13010i197707-198106
main04161-13011i198106-198304
main04161-13012i198304-198509
main04161-13050i198509-198808
main04161-22011i196904-197006
main04161-24010i197404-197507
main04161-24011i197507-197707
04162ROTOR KIT, WATER PUMP
main04162-13010i197707-197910
main04162-13011i197910-198106
main04162-13012i198106-198304
main04162-22010i196904-197007
main04162-22011i197007-197507
main04162-22012i197507-197707
16100PUMP ASSY, ENGINE WATER
main16100-19055i198201-198304
main16100-19056i198304-198509
main16100-19165i198509-198808
main16100-29015i196904-197006
main16100-29016i197007-197404
main16100-29027i197404-197707
main16100-29028i197707-198201
16103ROTOR SUB-ASSY, WATER PUMP
main16103-22010i196904-197007
16104SEAL SET, WATER PUMP
main16104-15020i198311-198808
main16104-22010i197007-197507
main16104-30011i196904-197007
main16104-41110i197507-197908
main16104-41111i197908-198304
main16104-41112i198304-198311
16117PLATE, WATER PUMP
main16117-13010i197707-198304
main16117-13011i198304-198808
main16117-22011i196904-197707
16119GASKET, WATER PUMP BODY
main16124-22010i196904-198106
main16124-22011i198106-198304
main16124-22012i198304-198808
16131ROTOR, WATER PUMP
main16131-13010i197707-198808
main16131-22010i196904-196911
main16131-22011i196911-197507
main16131-22012i197507-197603
main16131-24030i197603-197707
16131ABEARING, WATER PUMP
main90369-30002i196904-197404
main90369-30063i197404-198808
16171SEAT, WATER PUMP PULLEY
main16171-22011i196904-197404
main16171-24030i197404-197507
main16171-24031i197507-198808
16271GASKET, WATER PUMP
main16271-13020i197812-198106
main16271-13021i198106-198808
main16271-22010i196904-197812
16371PULLEY, FAN
main16371-22010i196904-197404
main16371-24040i197404-198201
W/COOLER
main16371-24050i197404-198808
main88452-12010i196904-197404
W/COOLER
9161140832
9161140850
9322016014

15 parts on this diagram · 2 diagrams in section
