REAR BUMPER & BUMPER STAY

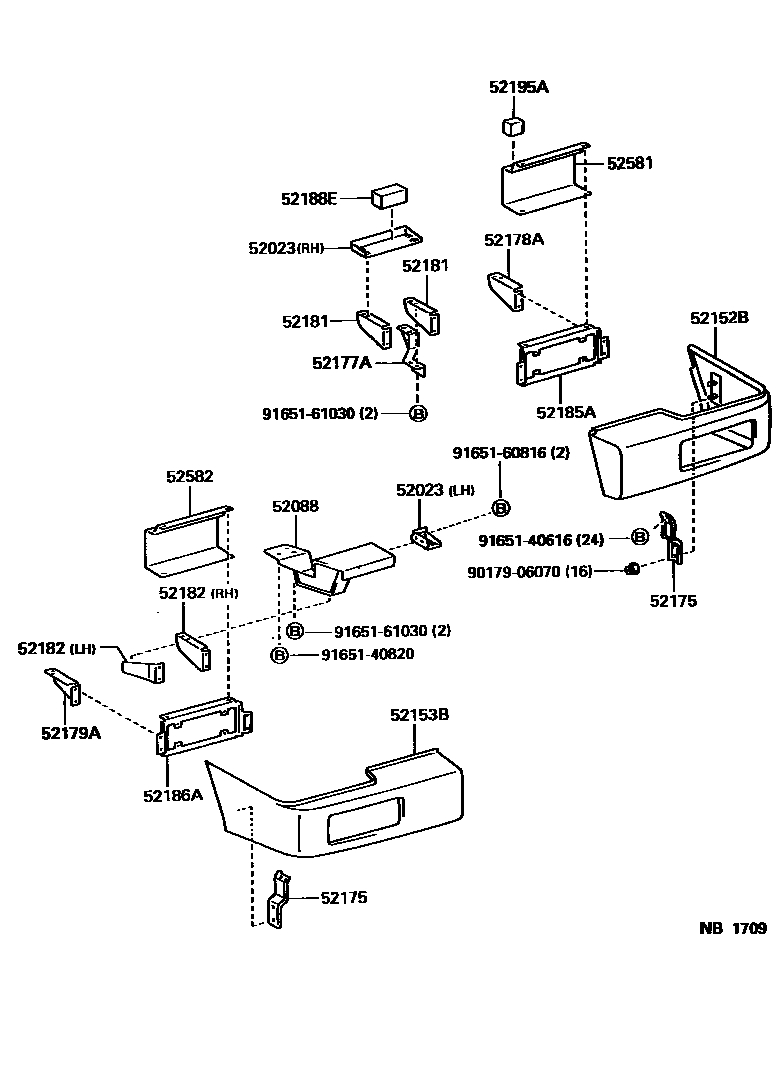

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52171-65020i199610
RH
main52172-65020i199610
LH
52088STAY SUB-ASSY, REAR BUMPER SIDE, LH
main52088-65010i199610
52152BEXTENSION, REAR BUMPER, RH
main52165-65010-C0i199610-199906
BLACK,048 ,8E2
main52165-65010-C0i199906
BLACK,058 ,8E2
52153BEXTENSION, REAR BUMPER, LH
main52166-65020-C0i199610-199906
BLACK,048 ,8E2
main52166-65020-C0i199906
BLACK,058 ,8E2
main52166-65030-C0i199906
W(TRAILER AIR BRAKE SYSTEM),BLACK,058 ,8E2
main52166-65030-C0i199612-199906
W(TRAILER AIR BRAKE SYSTEM),BLACK,048 ,8E2
52175BRACKET, REAR BUMPER ARM MOUNTING
main52175-65020i199610
52177ARETAINER, REAR BUMPER EXTENSION, RH
main52177-65010i199610
52178AREINFORCEMENT, REAR BUMPER BAR CORNER, RH
main52178-65010i199610
52179AREINFORCEMENT, REAR BUMPER BAR CORNER, LH
main52179-65010i199610
52181ARM, REAR BUMPER, RH
main52181-65030i199610
52182ARM, REAR BUMPER, LH
main52181-65030i199610
RH
main52182-65030i199610
LH
52185ABRACKET, REAR BUMPER SIDE, RH
main52185-65010i199610
52186ABRACKET, REAR BUMPER SIDE, LH
main52186-65010i199610
52188ESPACER, REAR BUMPER MOUNTING
main52188-65030i199610
52195ASPACER, REAR BUMPER EXTENSION
main52195-65010i199610
52581PROTECTOR, REAR BUMPER, RH
main52581-65010i199610
52582PROTECTOR, REAR BUMPER, LH
main52582-65010i199610
9017906070
9165140616
9165140820
9165160816
9165161030

21 parts on this diagram · 1 diagram in section
