FRONT BUMPER & BUMPER STAY

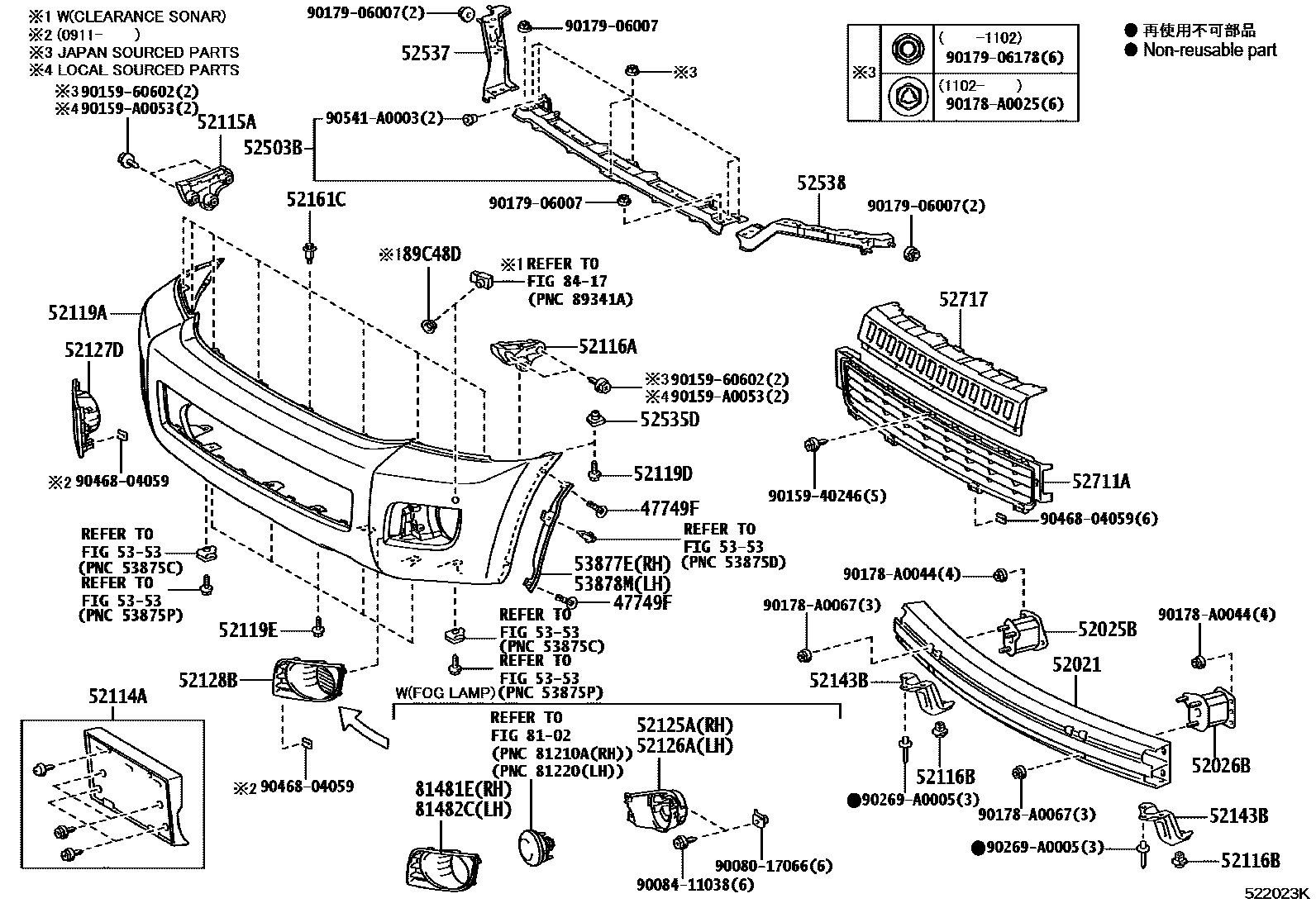

Parts diagram
47749FCLIP, PIN HOLD
main47749-08010i200811-201609
52021REINFORCEMENT SUB-ASSY, FRONT BUMPER
main52021-0C050i200811-201002
main52131-0C040i201002-201609
52025BEXTENSION SUB-ASSY, FRONT BUMPER, NO.2 RH
main52025-0C010i200811-201609
52026BEXTENSION SUB-ASSY, FRONT BUMPER, NO.2 LH
main52026-0C010i200811-201609
52114ABRACKET, FRONT BUMPER EXTENSION MOUNTING
main52114-0C010i200811-201609
52115ASUPPORT, FRONT BUMPER SIDE, RH
main52115-0C050i200811-201609
52116ASUPPORT, FRONT BUMPER SIDE, LH
main52116-0C020i200811-201609
52116BRETAINER, FRONT BUMPER
main52116-0C090i200811-201609
52119ACOVER, FRONT BUMPER
main52119-0C947i200811-201408
PAINT REQ.
main52119-0C948i200811-201408
PAINT REQ.
main52119-0C948i200811-201408
PAINT REQ.,FRONT FOG LAMP-WITH(CLEAR)&CLEARANCE & BACK SONAR-WITH(FRONT & REAR)
main52119-0C948i200811-201408
PAINT REQ.,CLEARANCE & BACK SONAR-WITH(FRONT & REAR)
main52119-0C949i201408-201609
PAINT REQ.
52119DSCREW, NO.1
main90080-15077i200811-201609
52119ESCREW, NO.2
main90159-60440i200811-201609
52125ABRACKET, FOG LAMP MOUNTING, RH
main52125-0C050i200811-201408
FRONT FOG LAMP-WITH(CLEAR)&CLEARANCE & BACK SONAR-WITH(FRONT & REAR)
main52125-0C050i200811-201609
FRONT FOG LAMP-WITH(CLEAR)
52126ABRACKET, FOG LAMP MOUNTING, LH
main52126-0C040i200811-201408
FRONT FOG LAMP-WITH(CLEAR)&CLEARANCE & BACK SONAR-WITH(FRONT & REAR)
main52126-0C040i200811-201609
FRONT FOG LAMP-WITH(CLEAR)
52127DCOVER, FRONT BUMPER HOLE, RH
main81481-0C010i200811-200911
main81481-0C011i200911-201609
52128BCOVER, FRONT BUMPER HOLE, LH
main81482-0C010i200811-200911
main81482-0C011i200911-201609
52143BBRACKET, FRONT BUMPER SIDE
main52143-0C030i200811-201609
52161CPIECE, FRONT BUMPER
main52161-02020i200811-201609
52503BRETAINER SUB-ASSY, FRONT BUMPER SIDE, NO.1 RH
main52506-0C060i200811-201101
main52506-0C061i201102-201609
52535DRETAINER, FRONT BUMPER SIDE
main52535-30150i200811-201609
52537RETAINER, FRONT BUMPER END, RH
main52537-0C020i200811-201609
52538RETAINER, FRONT BUMPER END, LH
main52538-0C020i200811-201609
52711AGARNISH, FRONT BUMPER
main52711-0C020i200811-201609
52717RETAINER, FRONT BUMPER MOULDING
main52717-0C010i200811-201609
5353
53877EBRACKET, FRONT FENDER LINER, RH
main53877-0C040i200811-201609
53878MBRACKET, FRONT FENDER LINER, LH
main53878-0C040i200811-201609
8102
81481ECOVER, FOG LAMP, RH
main81481-0C020i200811-200911
FRONT FOG LAMP-WITH(CLEAR)&CLEARANCE & BACK SONAR-WITH(FRONT & REAR)
main81481-0C020i200811-200911
FRONT FOG LAMP-WITH(CLEAR)
main81481-0C021i200911-201408
FRONT FOG LAMP-WITH(CLEAR)&CLEARANCE & BACK SONAR-WITH(FRONT & REAR)
main81481-0C021i200911-201609
FRONT FOG LAMP-WITH(CLEAR)
81482CCOVER, FOG LAMP, LH
main81482-0C020i200811-200911
FRONT FOG LAMP-WITH(CLEAR)&CLEARANCE & BACK SONAR-WITH(FRONT & REAR)
main81482-0C020i200811-200911
FRONT FOG LAMP-WITH(CLEAR)
main81482-0C021i200911-201609
FRONT FOG LAMP-WITH(CLEAR)
main81482-0C021i200911-201408
FRONT FOG LAMP-WITH(CLEAR)&CLEARANCE & BACK SONAR-WITH(FRONT & REAR)
8417
89C48DRETAINER, ULTRASONIC SENSOR, FRONT CORNER
main89348-33060-A0i200811-201408
SUPER WHITE 2,040
main89348-33060-A0i200811-201408
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),SUPER WHITE 2,040
main89348-33060-A1i200811-200904
WHITE PEARL CS.,071
main89348-33060-A2i200904-201408
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),WHITE PEARL CS.,070
main89348-33060-A2i200904-201408
WHITE PEARL CS.,070
main89348-33060-B1i200811-201408
SILVER ME.,1D6
main89348-33060-B1i200811-201408
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),SILVER ME.,1D6
main89348-33060-B2i200811-201008
GRAY ME.,1F9
main89348-33060-B2i200811-201008
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),GRAY ME.,1F9
main89348-33060-B5i201008-201408
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),GRAY ME.,1G3
main89348-33060-B5i201008-201408
GRAY ME.,1G3
main89348-33060-C0i200811-201408
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),BLACK,202
main89348-33060-C0i200811-201408
BLACK,202
main89348-33060-D1i200811-201107
DK RED MC,3Q7
main89348-33060-D1i200811-201107
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),DK RED MC,3Q7
main89348-33060-D7i201107-201408
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),BLACKISH RED MC.,3R0
main89348-33060-D7i201107-201408
BLACKISH RED MC.,3R0
main89348-33060-E1i200811-200904
BEIGE M. M.,4Q2
main89348-33060-E1i200811-200904
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),BEIGE M. M.,4Q2
main89348-33060-E2i200811-201408
BRONZE M.M.,4T3
main89348-33060-E2i200811-201408
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),BRONZE M.M.,4T3
main89348-33060-E7i200904-201408
BEIGE ME.,4T8
main89348-33060-E7i200904-201408
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),BEIGE ME.,4T8
main89348-33060-G1i200811-200904
DK.GREEN M.M.,6T8
main89348-33060-G1i200811-200904
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),DK.GREEN M.M.,6T8
main89348-33060-G5i200904-201008
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),DK.GREEN MC.,6V4
main89348-33060-G5i200904-201008
DK.GREEN MC.,6V4
main89348-33060-J2i200811-201008
CLEARANCE & BACK SONAR-WITH(FRONT & REAR),DK.BLUE MC.,8S6
main89348-33060-J2i200811-201008
DK.BLUE MC.,8S6
9008017066
9008411038
9015940246
9015960602
90159A0053
90178A0025
90178A0044
90178A0067
9017906007
9017906178
90269A0005
9046804059
90541A0003

44 parts on this diagram · 1 diagram in section
