VENTILATION HOSE

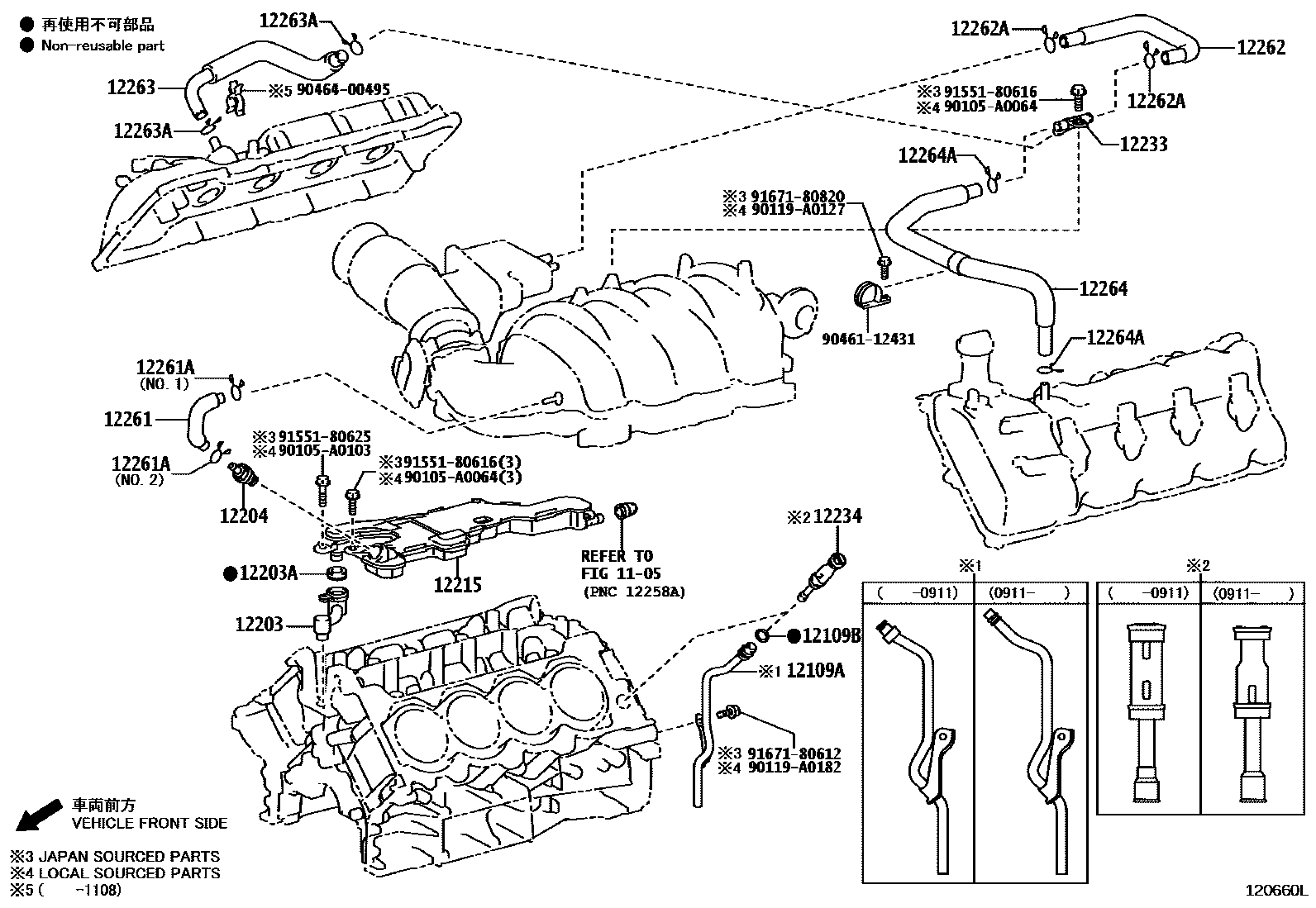

Parts diagram
12109APIPE SUB-ASSY, OIL DRAIN
main12109-38020i200811-200911
main12109-38050i200911-201609
12109BRING, O(FOR OIL DRAIN PIPE)
main90301-A0029i200903-201609
(L)
main96723-19010i200811-200903
12203PIPE SUB-ASSY, VENTILATION
main12203-0S010i201108-201609
(L)
main12203-38010i200811-201108
12203AGASKET(FOR VENTILATION PIPE)
main12273-38020i200811-201609
12204VALVE SUB-ASSY, VENTILATION
main12204-38030i200811-201609
12215SEPARATOR, CASE
main12215-38010i200811-201308
main12215-38040i201308-201609
12233CONNECTOR, VENTILATION NO.1
main12233-0S010i201108-201609
(L)
main12233-38010i201108-201609
(J)
12234CONNECTOR, VENTILATION NO.2
main12233-38030i200811-200911
main12233-38050i200911-201609
12261HOSE, VENTILATION
main12261-38070i200811-201308
main12261-38120i201308-201609
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-15006i200811-201609
NO.2
main90467-16035i200811-201609
NO.1
12262HOSE, VENTILATION, NO.2
main12262-0S010i200811-201609
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-19003×2i200811-201609
12263HOSE, VENTILATION, NO.3
main12263-38010i200811-201108
main12263-38040i201108-201609
12263ACLIP(FOR VENTILATION HOSE)
main90467-19003×2i200811-201609
12264HOSE, VENTILATION, NO.4
main12262-38020i200811-201609
12264ACLIP(FOR VENTILATION HOSE)
main90467-19003×2i200811-201609
90105A0064
90105A0103
90119A0127
90119A0182
9046112431
9046400495
9155180616
9155180625
9167180612
9167180820

26 parts on this diagram · 2 diagrams in section
