WATER PUMP

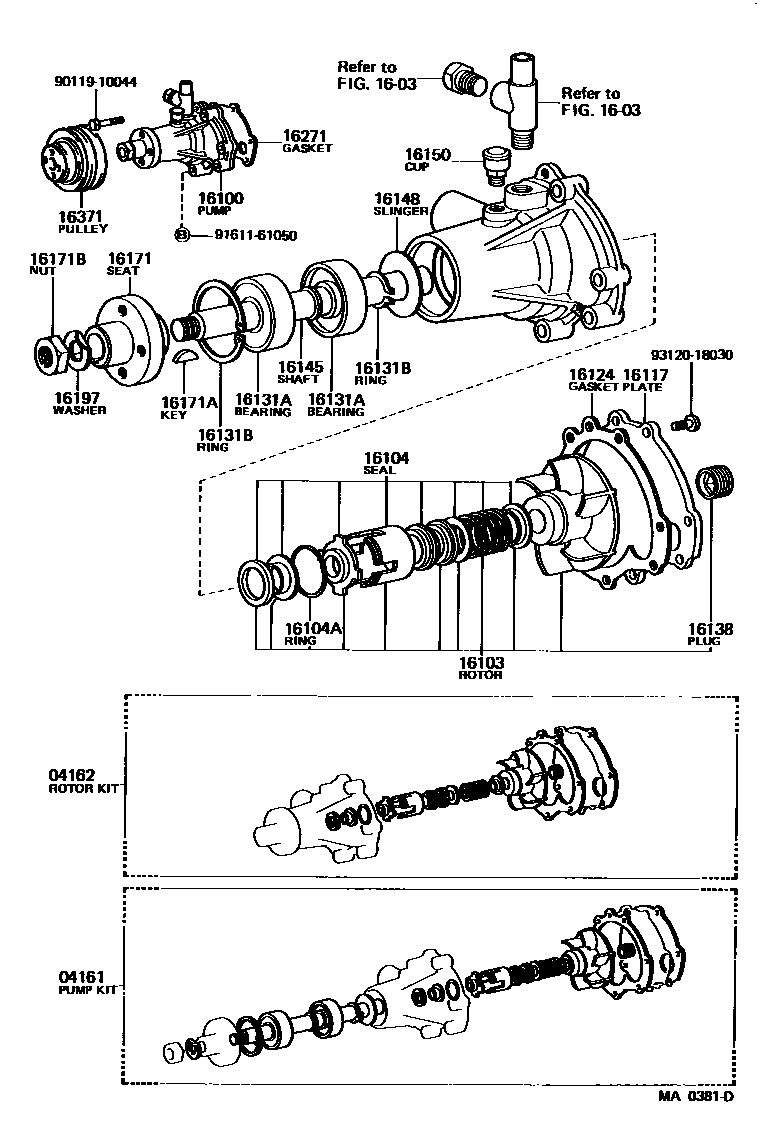

Parts diagram
04161PUMP KIT, WATER
main04161-60100i196903-197403
main04161-60110i197404-197501
main04161-61010i197501-197508
main04161-61011i197508-198207
main04161-76070i196903-197310
main04161-76071i197310-197704
main04161-77020i197704-200112
04162ROTOR KIT, WATER PUMP
main04162-60070i196903-197501
main04162-61010i197501-197508
main04162-61011i197508-198207
main04162-76070i196903-197403
main04162-76071i197404-197704
main04162-77010i197704-200112
1603
16100PUMP ASSY, ENGINE WATER
main16100-60012i196903-196907
main16100-60013i196907-197403
main16100-60031i196903-196907
W/O THERMOSTAT
main16100-60032i196907-197501
W/O THERMOSTAT
main16100-60130i197404-197501
main16100-61011i197501-197508
main16100-61012i197508-198207
main16100-61030i197501-197608
W/O THERMOSTAT
main16100-61041i197704-198207
W/OIL COOLER
main16100-76013i196903-197310
main16100-76014i197310-197704
main16100-76023i196903-197310
OVER SIZE FAN
main16100-76024i197310-197704
OVER SIZE FAN
main16100-77030i197204-197310
W/MECHANICAL GOVERNOR
main16100-77050i197704-199309
main16100-77051i199309-200112
main16100-77060i197812-200112
W/O THERMOSTAT
16103ROTOR SUB-ASSY, WATER PUMP
main16103-76013i196903-197310
main16103-76014i197310-200112
main16103-77030i197204-197310
W/MECHANICAL GOVERNOR
16104SEAL SET, WATER PUMP
main16104-41110i197501-197912
main16104-41111i197912-198207
main16104-60080i196903-197501
main16104-76011i196903-197310
main16104-76012i197310-200112
main16104-77030i197204-197310
W/MECHANICAL GOVERNOR
16104ARING, HOLE SNAP(FOR WATER PUMP SEAL SET)
main16137-76010i196903-197310
16117PLATE, WATER PUMP
main16117-60012i196903-196907
main16117-60013i196907-197501
main16117-61011i197501-197508
main16117-61012i197508-198207
main16117-79420i196903-197704
16124GASKET, WATER PUMP COVER
main16124-60080i196903-197501
main16124-61011i197501-197508
main16124-61012i197508-198207
main16124-76010i196903-197704
16131ROTOR, WATER PUMP
main16131-60080i196903-197501
main16131-61011i197501-198207
16131ABEARING, WATER PUMP
main16142-77050i197704-200112
FR
main90369-30009i196903-197403
WPB16115F
main90369-30028i197501-197908
WPB16112-2RS
main90369-30035i197908-198207
main90369-60130i197404-197501
main97130-06204i196903-200112
RR,6204RS
main97130-06304i196903-200112
FR,6304RS
16131BRING, RETAINER(FOR WATER PUMP BEARING)
main16181-76013i196903-200112
FR
main16182-76013i196903-200112
RR
16138PLUG, WATER PUMP ROTOR END
main16138-76013i196903-200112
16145SHAFT, WATER PUMP
main16145-76013i196903-197704
main16145-77040i197704-200112
16148SLINGER, WATER PUMP
main16148-76013i196903-200112
16150CUP, GREASE(FOR WATER PUMP)
main16150-76013i196903-197704
16171SEAT, WATER PUMP PULLEY
main16171-56010i197501-198207
main16171-60012i196903-197501
main16171-76013i196903-197704
main16171-77040i197704-200112
16171AKEY, WOODRUFF(FOR WATER PUMP PULLEY SEAT)
main90280-04007i196903-200112
16171BNUT(FOR WATER PUMP PULLEY SEAT)
main16199-76013i196903-197704
main16199-77050i198112-200112
main94115-51800i197704-198112
16197WASHER, CLAW(FOR WATER PUMP)
main16197-76013i196903-197704
main16197-77050i197704-198112
16271GASKET, WATER PUMP
main16271-60011i197501-198207
main16271-60030i196903-197309
main16271-60031i197309-197501
main16271-77010i196903-197704
main16271-77011i197704-200112
16371PULLEY, FAN
main16308-76020i196903-200112
main16371-60070i196903-197403
main16371-60090i197404-198207
9011910044
9161161050
9312018030

25 parts on this diagram · 5 diagrams in section
