CYLINDER HEAD

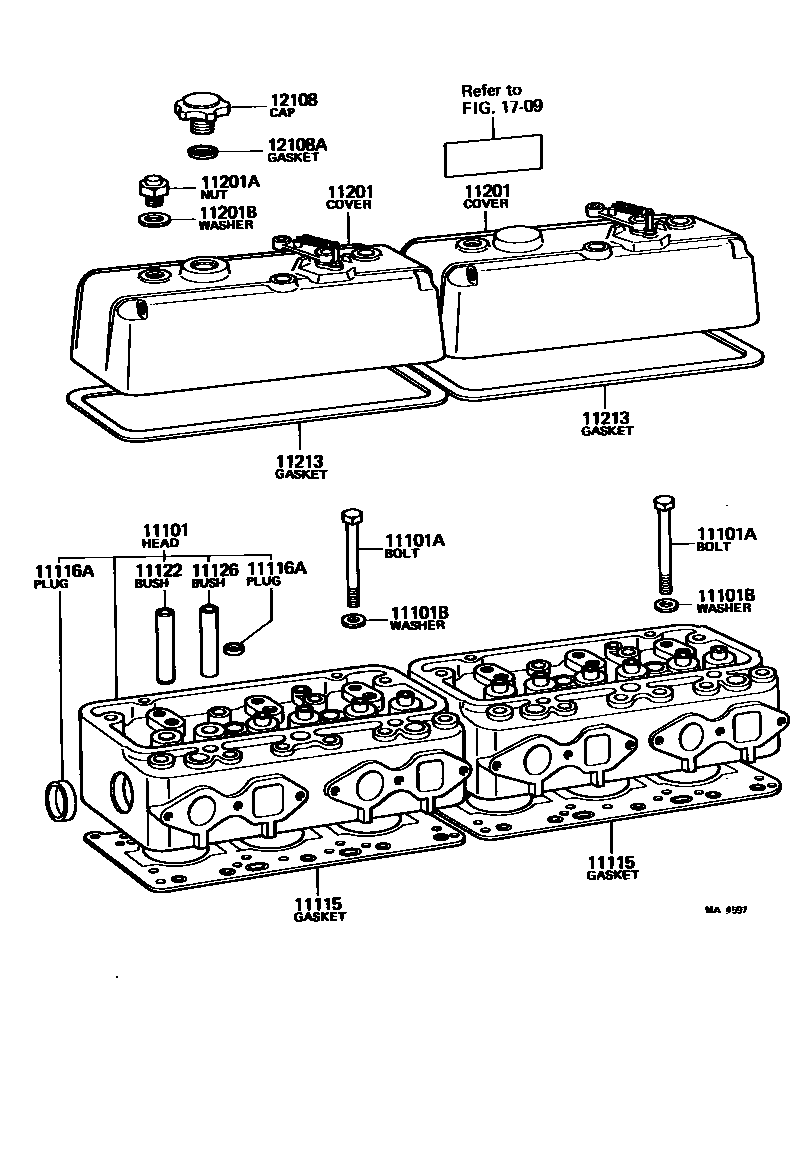

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-60071i196903-196909
main11101-60072i196909-197109
main11101-60075i197309-197501
main11101-60905i197109-197309
main11101-61010i197501-197608
main11101-61011i197608-198207
main11101-61030i197501-197608
LOW-OCTANE SPEC
main11101-61031i197608-197704
LOW-OCTANE SPEC
main11101-76021i196903-196908
main11101-76022i196908-197112
main11101-77010i197704-200112
main11101-79015i197112-197704
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02003i196903-197704
*10-1.25PX45-20
main90910-02026i196903-197209
*13-1.75PX122-27
main90910-02028i196903-197704
*16-2.0PX132-30
main90910-02050i197209-197309
*13-1.75PX122-27
main90910-02050i197501-198207
*13-1.75PX120.5-27
main90910-02056i197309-197501
*13-1.75PX145-27
main90910-02063i197704-200112
*14-1.5PX130-30
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10287i196903-197704
OD=19,ID=10.4
main90201-13175i196903-197209
OD=22,ID=13.5
main90201-16286i196903-197704
OD=26,ID=16.5
11115GASKET, CYLINDER HEAD
main11115-60031i196903-197212
main11115-60032i197212-197309
main11115-60033i197309-197501
main11115-61010i197501-198207
main11115-77013i196903-197704
main11115-77014i197704-198108
main11115-77015i198108-200112
11116APLUG, TIGHT, NO.1
main90331-14002i197907-200112
OD=13.5
main90331-14007i197704-197907
OD=13.5
main90331-16021i196903-196911
OD=16.0
main90331-25004i198101-198201
OD=25.0
main90331-25020i196903-200112
OD=25
main90331-30002i198101-200112
OD=30.0
main90331-45001i198101-200112
OD=45.0
main90331-45019i196903-198101
OD=45.0
main90331-50015i196903-197401
OD=50
main96411-42500i197911-198101
OD=25.0
main96411-43000i197704-198101
OD=30.0
main96411-45000i197401-198207
OD=50
11122BUSH, INTAKE VALVE GUIDE
main11122-60020i196903-197501
main11122-61010i197501-197608
STD
main11122-61011i197608-198207
STD,STD
main11122-76020i196903-200112
STD
main11123-61010i197501-197608
O/S 0.05
main11123-61011i197608-198207
O/S 0.05,O/S 0.05
11126BUSH, EXHAUST VALVE GUIDE
main11122-76020i196903-200112
STD
main11126-60021i196903-197501
main11126-61010i197501-197608
STD
main11126-61011i197608-198207
STD,STD
main11127-61010i197501-197608
O/S 0.05
main11127-61011i197608-198207
O/S 0.05,O/S 0.05
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-60021i196903-197101
W/O PCV
main11201-60280i197006-197109
W/PCV
main11201-60915i197109-197501
main11201-61010i197501-197901
main11201-61011i197901-198008
main11201-69045i198008-198207
main11201-77021i197404-197704
FR
main11201-77022i197704-197806
FR
main11201-77030i196903-196908
FR,W/*DEC
main11201-77031i196908-197704
FR,W/*DEC
main11201-77032i197704-197806
FR,W/*DEC
main11201-77033i197806-200112
FR,W/*DEC
main11201-77081i196903-197703
FR,W/*DEC
main11201-77090i196903-196908
FR,W/CENTRIFUGAL
main11201-77091i196908-197704
FR,W/CENTRIFUGAL
main11201-77100i196903-196908
FR,W/*DEC & CENTRIFUGAL
main11201-77101i196908-197704
FR,W/*DEC & CENTRIFUGAL
main11201-77120i198809-200112
FR
main11201-77121i197704-197806
FR,W/*DEC & CENTRIFUGAL,*ARL
main11201-77122i197806-200112
FR,W/*DEC & CENTRIFUGAL,*ARL
main11201-77130i197806-200112
FR
main11202-76032i196903-196908
RR,W/*DEC
main11202-76033i196908-197403
RR,W/*DEC
main11202-76052i196903-196908
main11202-76053i196908-197501
main11202-76054i197501-197704
RR
main11202-76082i196903-196908
RR,W/*DEC
main11202-76083i196908-197501
RR,W/*DEC
main11202-76084i197501-197704
RR,W/*DEC
main11202-77120i197704-200112
RR,W/*DEC
main11212-77020i197704-200112
RR
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main11295-76010i196903-196908
main11295-76011i196908-197704
main90176-08014i198008-198207
main90176-08023i197501-198008
main91511-40830i197704-200112
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-08010i196903-197501
main90210-08017i197704-200112
main90210-13001i198008-198207
main90210-13028i197501-198008
main94712-92000i196903-197704
11213GASKET, CYLINDER HEAD COVER
main11213-60010i196903-197501
main11213-61010i197501-198008
main11213-61011i198008-198207
main11213-76010i196903-197704
main11213-77010i197704-200112
12108CAP SUB-ASSY, OIL FILLER
main04115-76060i196903-197704
main12108-60020i196903-197109
main12180-13010i197908-198302
main12180-13030i198606-200112
main12180-70010i198302-198606
main12181-12903i197109-197501
main12181-12904i197810-197908
main12181-31020i197501-197901
main12181-40012i197704-197810
12108AGASKET(FOR OIL FILLER CAP)
main12109-76010i196903-197704
main90430-37056i196903-197109
main90430-37140i197109-200112
1709

14 parts on this diagram · 5 diagrams in section
