HEATING & AIR CONDITIONING - COOLER UNIT

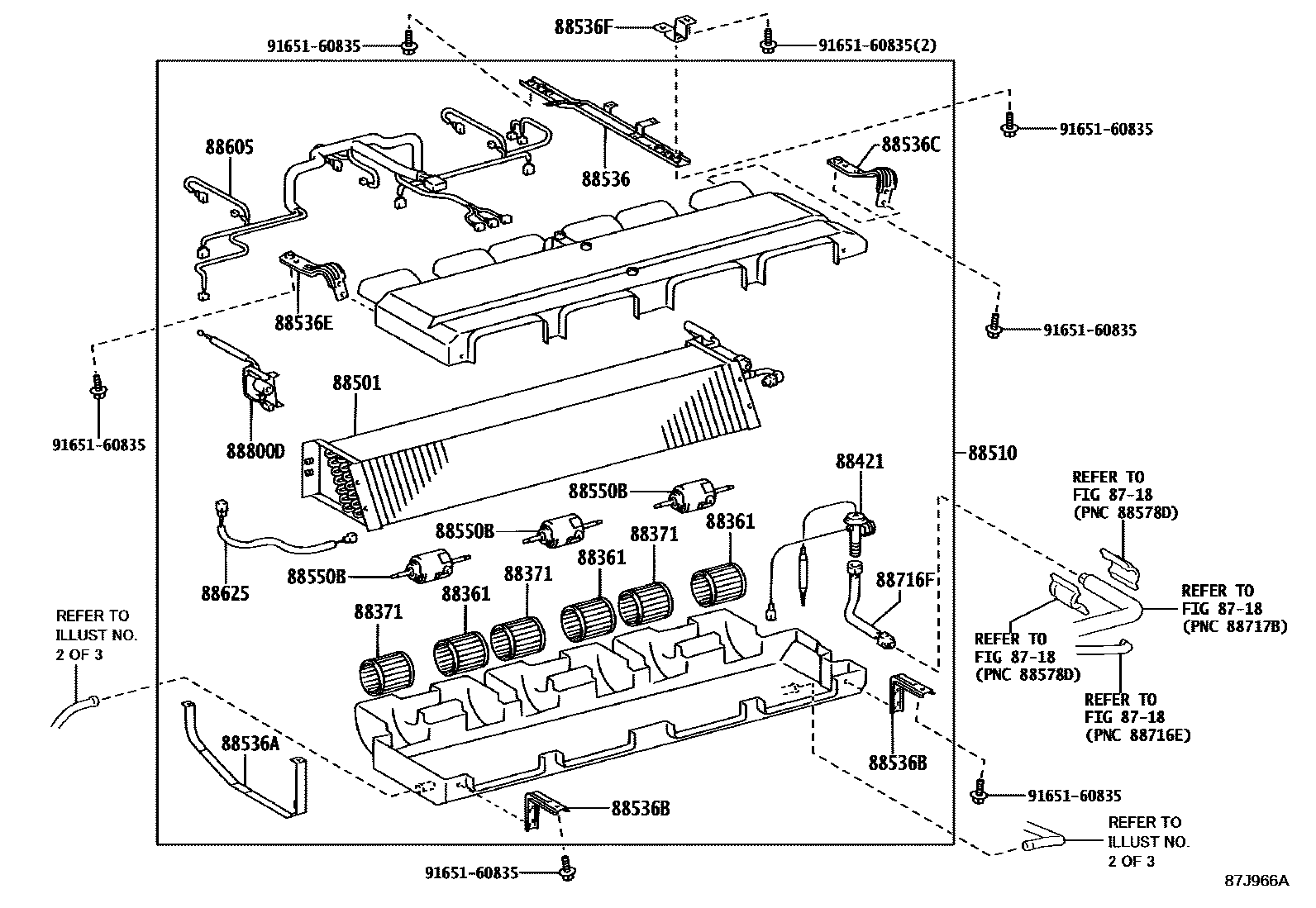

Parts diagram
8718
88361FAN, COOLER BLOWER, NO.1
main87105-36110i202108
88371FAN, COOLER BLOWER, NO.2
main87105-36120i202108
88421VALVE, EXPANSION, NO.2
main88421-36060i202108
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-36110i202108
88510UNIT ASSY, COOLER
main88510-0S060i202108
88536BRACKET, COOLING UNIT, NO.1
main88536-36160i202108
88536ABRACKET, COOLING UNIT, NO.2
main88536-36170i202108
88536BBRACKET, COOLING UNIT, NO.3
main88536-36140i202108
88536CBRACKET, COOLING UNIT, NO.4
main88536-36190i202108
88536EBRACKET, COOLING UNIT, NO.5
main88536-36180i202108
88536FBRACKET, COOLING UNIT, NO.6
main88536-36150i202108
88550BMOTOR ASSY, BLOWER
main88550-36190i202108
88605HARNESS SUB-ASSY, COOLER WIRING, NO.1
main88605-0S430i202108
88625THERMISTOR, COOLER, NO.1
main88625-36170i202108
88716FPIPE, COOLER REFRIGERANT LIQUID, F
main88716-36460i202108
88800DCOOLING UNIT SERVO
main88800-36040i202108
9165160835

18 parts on this diagram · 3 diagrams in section
