E
EPC Data

CYLINDER BLOCK

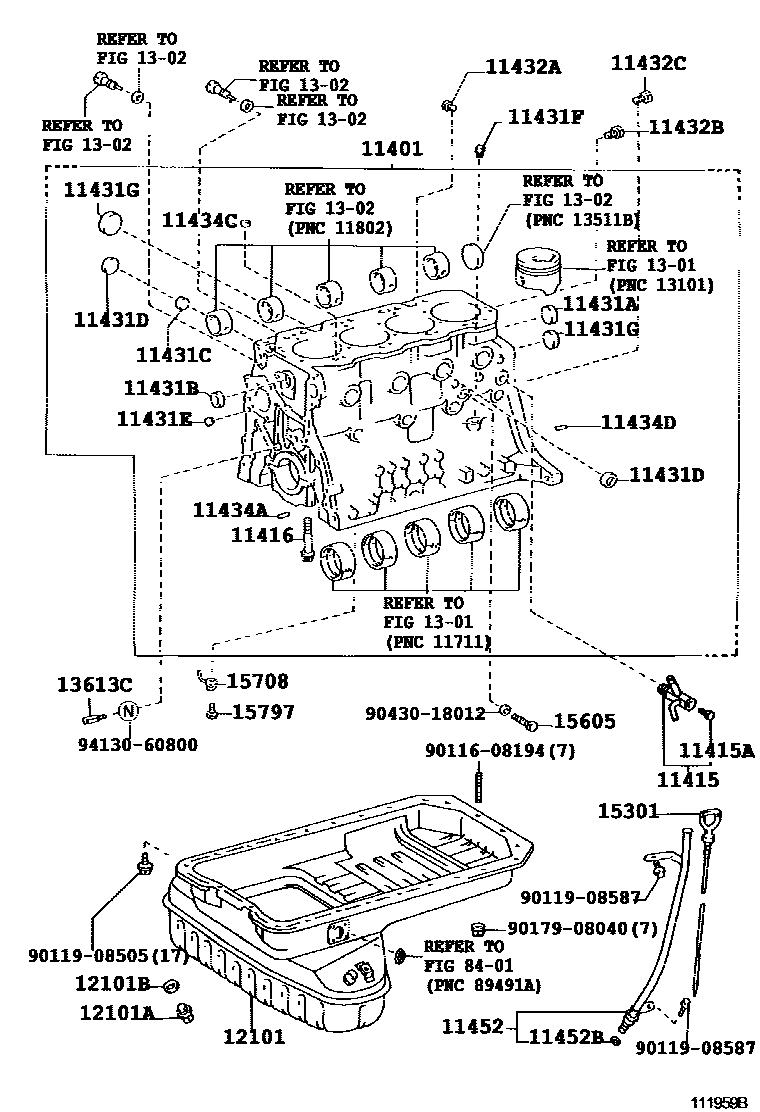

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-59575i200012-200310
main11401-59625i200310-200510
main11401-78291i200701-200704
main11401-79686i200012-200411
main11401-79687i200411-200701
main11401-80759i200510-200701
main11401-80760i200701-200709
main11401-80772i200709-201301
main11410-78300i201108
main11410-78360i200704-200804
main11410-78361i200804-201108
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09078i200012-200310
main90910-09095i200310-200701
main90910-09118i200012-200701
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i200012-200701
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02082i200012-200701
*16-2.0PX93.5-32
main90910-02083i200012-200701
*16-2.0PX129.5-32
main90910-02092i200012-201005
main90910-02156i200701
main90910-02179i201005-201301
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90033-31026i200701
main96411-63000i200012-201301
main96411-64500i200012-200701
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main90033-31035i200701
main90331-50003i200012-200701
main96411-63500i200012-201301
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main90033-31034i200701
main96411-63000i200012-200701
main96411-64000i200012-201301
11431DPLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
main90033-31020i200701
main96411-63500i200012-200701
11431EPLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
main90331-14006i200012-200701
11431FPLUG, TIGHT, NO.6(FOR CYLINDER BLOCK)
main90331-14005i200701
main96411-41200i200012-200701
11431GPLUG, TIGHT
main96411-65000i200012-200701
11432APLUG, W/HEAD TAPER SCREW, NO.1
main90345-51007i200012-200701
11432BPLUG, W/HEAD TAPER SCREW, NO.2
main90345-53004i200012-200701
11432CPLUG, W/HEAD TAPER SCREW, NO.3
main90345-52001i200012-200701
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90032-50050i200704
L=24,OD=8
main90250-08015i200701-200704
L=24,OD=8
main90250-08120i200012-200701
L=18,OD=8
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90032-50049i200704
L=16,OD=8
main90250-08016i200701-200704
L=16,OD=8
main90253-15008i200012-200701
L=9.0,OD=14.5
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i200012-201301
L=14,OD=6
main90250-08120i200012-200701
L=18,OD=8
11452GUIDE, OIL LEVEL GAGE
main11409-75041i200012-200701
main11409-75080i200701
main11409-78130i200701-201108
main11409-E0620i201108
main11452-58060i200012-200701
11452BRING, O(FOR OIL LEVEL GAGE GUIDE)
main90033-01058i200701
main96721-19010i200012-200701
main96721-24010i200012-200701
main96723-19010i200701
12101PAN SUB-ASSY, OIL
main12101-58140i200012-200310
main12101-58180i200310-200701
main12101-75030i200012-200701
main12101-75150i200701
main12101-78130i200701-200703
main12101-78160i200703
12101APLUG(FOR OIL PAN DRAIN)
main90033-41020i200701
main90341-12012i200210-200701
main90341-12026i200012-200210
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90034-30046i200701-200802
main90034-30047i200802
main90430-12031i200012-200701
1301
1302
13613CNOZZLE, OIL
main90915-01015i200012-200701
15301GAGE SUB-ASSY, OIL LEVEL
main15301-58030i200012-200701
main15301-75070i200012-200701
main15301-75110i200701
main15301-78120i200701-200901
main15301-78121i200901-201108
main15301-E0B90i201108
15605VALVE SUB-ASSY, OIL CHECK
main15605-56010i200012-200701
main15703-78030i200701-201108
mainS156021200i201108
15708NOZZLE SUB-ASSY, OIL, NO.1
main11418-78010i200701-201108
main11418-78070i201108
main15708-58040i200012-200310
main15708-58050i200310-200701
main15708-75010i200701-201301
15797BOLT, OIL NOZZLE UNION
main15797-58020i200012-200701
main90031-05123i200701
8401
9011608194
9011908505
9011908587
9017908040
9043018012
9413060800

36 parts on this diagram · 5 diagrams in section
