FRONT BUMPER & BUMPER STAY

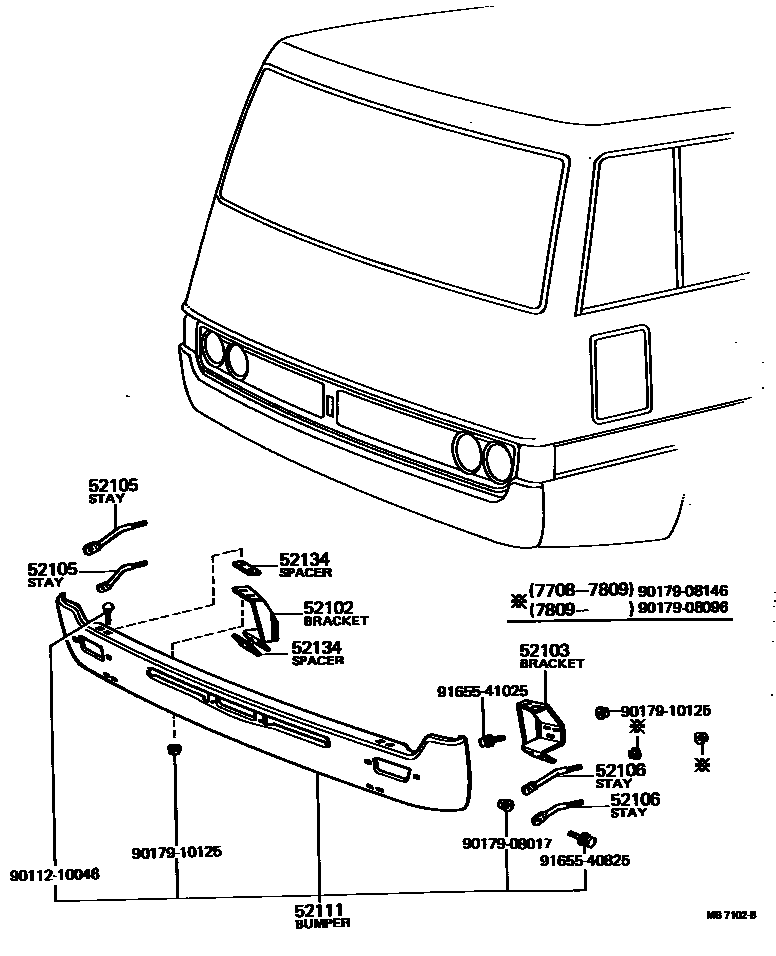

Parts diagram
52102BRACKET SUB-ASSY, FRONT BUMPER, RH
main52103-90500i197708-198106
52103BRACKET SUB-ASSY, FRONT BUMPER, LH
main52104-90500i197708-198106
52105STAY SUB-ASSY, FRONT BUMPER, RH
main52115-90500i197708-198204
LWR
main52115-90501i197708-198204
LWR
main52116-90500i197708-198204
UPR
main52116-90501i197708-198204
UPR
52106STAY SUB-ASSY, FRONT BUMPER, LH
main52114-90500i197708-198204
LWR
main52114-90501i197708-198204
LWR
main52117-90500i197708-198204
UPR
main52117-90501i197708-198204
UPR
52111BUMPER ASSY, FRONT
main52101-90502i198106-198204
main52101-90503i198106-198204
main52101-90924i197708-198106
main52101-90934i197708-198106
52134SPACER, FRONT BUMPER BAR BRACKET
main52134-90500i197708-197811
9011210046
9017908017
9017908096
9017908146
9017910125
9165540825
9165541025

13 parts on this diagram · 2 diagrams in section
