HEATING & AIR CONDITIONING - COOLER UNIT

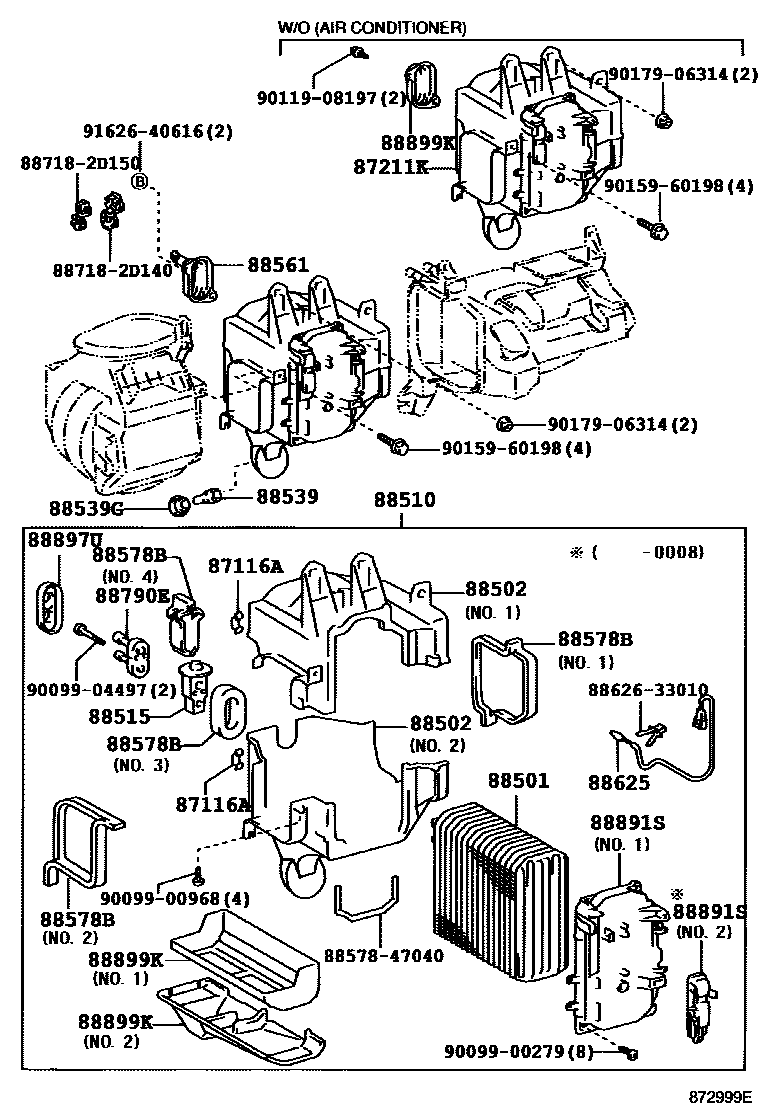

Parts diagram
87116ASPRING, HOLDING (FOR COOLER UNIT CASE)
main87116-14010i199801-200708
FRONT
main87116-14010i199801-200505
REAR
main87116-14010i200309-200708
87211KDUCT, AIR
main87211-60280i199801-200505
main87211-60290i199801-200505
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-60170i200505
main88501-60170i199801-200505
DEALER OPTION
main88501-60190i199801-200506
88502CASE SUB-ASSY, COOLING UNIT
main88502-60050i199801-199904
COOL BOX
main88502-60060i199801-199904
COOL BOX
main88502-60070i200208-200505
NO.1
main88502-60070i199801-200208
FRONT,NO.1
main88502-60080i199801-200208
FRONT,NO.2
main88502-60080i200208-200505
NO.2
main88502-60090i199801-200506
FRONT,NO.1
main88502-60090i200208-200505
NO.1
main88502-60100i200208-200505
NO.2
main88502-60100i199801-200506
FRONT,NO.2
main88502-60110i199904-200208
COOL BOX
main88502-60110i200208-200505
main88502-60120i200208-200506
main88502-60120i199904-200208
COOL BOX
88510UNIT ASSY, COOLER
main88510-0G010i200309-200506
(L)
main88510-0G010i200506
main88510-6A090i199801-200505
main88510-6A100i199801-200505
main88510-6A100i200309-200506
(J)
88515VALVE, COOLER EXPANSION
main88515-30690i200008-200208
DEALER OPTION
main88515-30700i199801-200201
main88515-30700i200208-200505
DEALER OPTION
main88515-48010i199808-199810
main88515-48040i200505
DEALER OPTION
main88515-60110i199810-200108
main88515-60120i200108-200408
main88515-60190i200404-200506
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-35010i199801-200208
REAR
main88539-60080i200208-200506
main88539-60080i199801-200208
FRONT
88539GGROMMET (FOR COOLER UNIT DRAIN HOSE)
main90480-26022i199801-200506
88561COVER, COOLER UNIT
main88899-60110i199801-200505
main88899-60120i199801-200506
88578BPACKING, COOLING UNIT, NO.1
main88578-60130i199801-200506
NO.1
main88578-60140i199801-200506
NO.2
main88578-60150i199801-200506
NO.3
main88578-60160i199801-200506
NO.4
88625THERMISTOR, COOLER, NO.1
main88625-47011i200008-200505
DEALER OPTION
main88625-47011i200002-200505
W(DEALER OPTION SINGLE AIR CONDITIONER)
main88625-47011i200309-200506
main88625-60130i199801-200208
88790ETUBE & ACCESSORY ASSY, AIRCONDITIONER
main88710-6A210i199801-200506
88891SCOVER, COOLER, NO.1
main88891-60030i199801-200008
W(AIR CONDITIONER),NO.1
main88891-60040i199801-200208
NO.1
main88891-60050i199801-200008
NO.2
main88891-60070i200008-200505
W(AIR CONDITIONER),NO.1
main88891-60070i200307-200505
NO.1
main88891-60080i200008-200506
NO.1
88897UPIPE, ASPIRATOR
main88897-60050i199801-200506
88899KPLATE, COVER
main88899-60100i199801-200505
W/O(AIR CONDITIONER)
main88899-60220i199801-200506
NO.1
main88899-60220i200008-200208
DEALER OPTION,NO.1
main88899-60230i199801-200505
NO.2
main88899-60240i199801-200506
NO.2
8857847040PAKING, COOLER AIR DUCT
8862633010CASE, BLOWER DRIVE SHAFT BEARING
887182D140PIPE, COOLER REFRIGERANT SUCTION, NO.2
887182D150PIPE, COOLER REFRIGERANT SUCTION, NO.2
9009900279
9009900968
9009904497
9011908197
9015960198
9017906314
9162640616

26 parts on this diagram · 8 diagrams in section
