EPC Data

SPARE WHEEL CARRIER

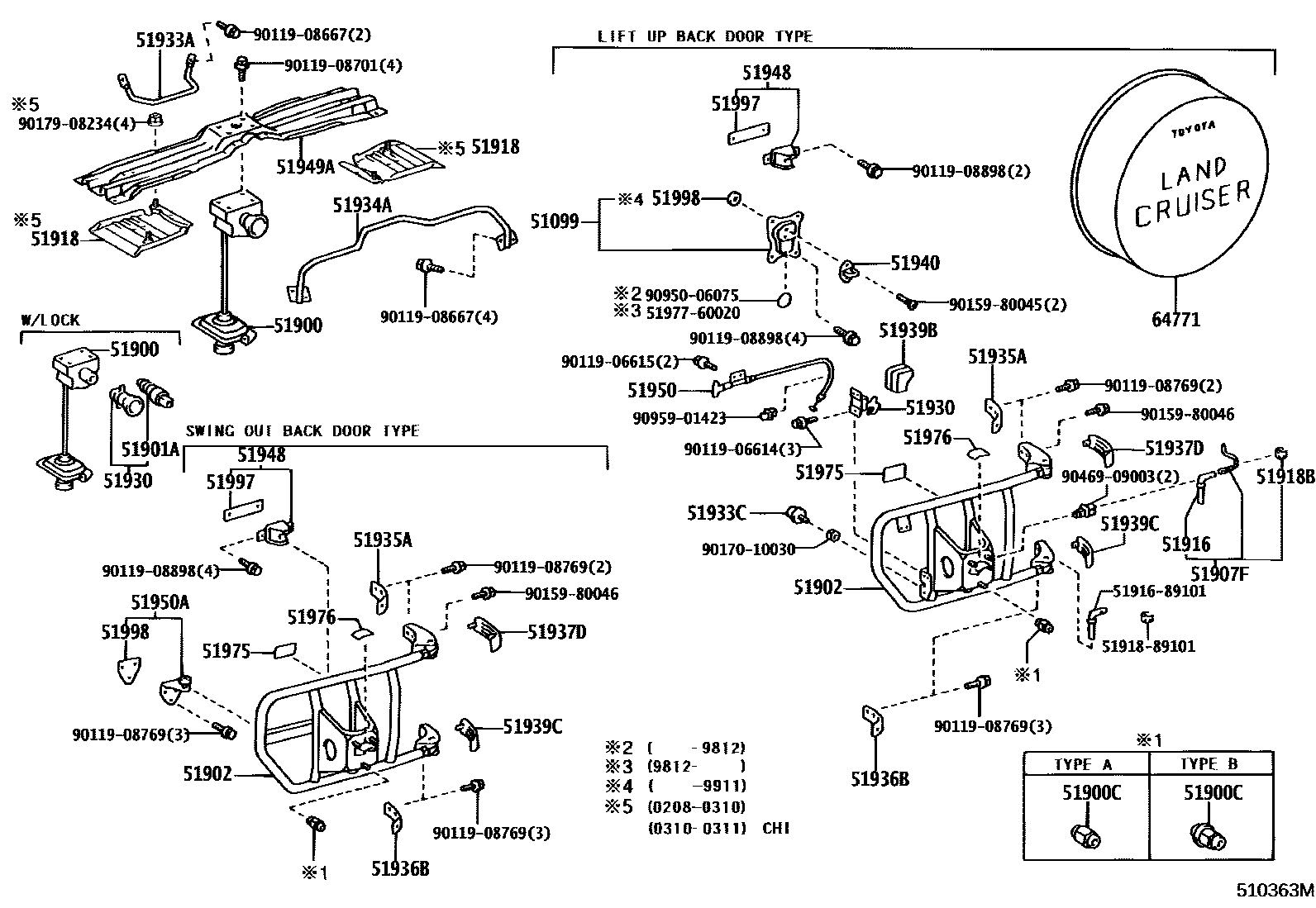

Parts diagram
51099PLATE SUB-ASSY, SPARE
main51099-60020i199801-200505
51900CARRIER ASSY, SPARE WHEEL
main51900-60190i199801-199907
main51900-60191i199907-200109
main51900-60240i199801-199907
W(LOCK)
main51900-60241i199907-200109
W(LOCK)
main51900-60260i200109-200310
main51900-60261i200310-200505
main51900-60270i200109-200505
W(LOCK)
main51900-60270i200309-200506
51900CNUT, SPARE WHEEL, HUB
main90942-01101i199801-200505
TYPE A:REFER TO ILLUSTRATION & W/O(LOCK)
main90942-01101i199801-200505
TYPE A:REFER TO ILLUSTRATION & W(LOCK)
main90942-01103i199801-200505
W(LOCK)
main90942-01103i199801-200505
TYPE B:REFER TO ILLUSTRATION
51901AKEY SUB-ASSY, SPARE WHEEL CARRIER
main51901-0W010i199801-200709
51902CARRIER SUB-ASSY, SPARE WHEEL
main51903-60100i199801-200505
main51903-60110i199801-200505
main51903-60120i199801-200505
main51903-60130i199801-200505
51907FSTOPPER SUB-ASSY, SPARE WHEEL CARRIER
main51907-60060i199801-200505
51916PIN, SPARE TIRE CARRIER
main51916-89101i199801-200708
51918BRACKET, SPARE WHEEL STOPPER
main51918-60020i200208-200311
51918BCLAMP, SPARE WHEEL CARRIER STOPPER PIN CORD
main51918-89101i199801-200708
51930LOCK ASSY, SPARE WHEEL CARRIER
main51930-0W010i199801-200607
W(SPARE TIRE CARRIER = FRAME)
main51930-0W010i200309-200611
main51930-0W011i200612
main51930-0W011i200608
W(SPARE TIRE CARRIER = FRAME)
main51930-89101i199801-200505
W(SPARE TIRE CARRIER = BACK DOOR)
51933ASTOPPER, SPARE WHEEL, NO.1
main51903-60150i199911-200208
W(FUEL SUB TANK)
main51903-60151i200208-200506
W(FUEL SUB TANK)
main51903-60151i200506
main51933-60110i199801-199911
W(FUEL SUB TANK)
main51933-60130i199801-200505
main51933-60140i199801-200208
main51933-60141i200208-200505
51933CSTOPPER, SPARE WHEEL
main51933-60070i199801-200505
51934ASTOPPER, SPARE WHEEL, NO.2
main51904-60040i199801-199912
main51904-60041i199912-200208
main51904-60061i200208-200506
main51934-60090i199801-200505
51935ACUSHION, SPARE WHEEL CARRIER HINGE, UPPER
main51935-60060i199801-200505
51936BCUSHION, SPARE WHEEL CARRIER HINGE, LOWER
main51936-60070i199801-200505
51937DCOVER, SPARE WHEEL CARRIER HINGE, UPPER
main51937-60040i199801-200505
51939BCOVER, SPARE WHEEL CARRIER LOCK
main51939-89102i199801-200505
51939CCOVER, SPARE WHEEL CARRIER HINGE
main51939-60040i199801-200505
51940STRIKER ASSY, SPARE WHEEL CARRIER LOCK
main51940-60010i199801-200505
51948STOPPER, SPARE WHEEL CARRIER AUXILIARY
main51905-60020i199801-200505
51949ACROSSMEMBER, SPARE WHEEL CARRIER
main51281-60110i199801-200310
main51281-60111i200309-200506
main51949-60020i199801-200505
51950CABLE ASSY, SPARE WHEEL CARRIER LOCK CONTROL
main51950-60030i199801-200505
51950AROLLER ASSY, SPARE WHEEL CARRIER GUIDE
main51950-60040i199801-200505
51975FILM, SPARE WHEEL CARRIER
main51975-60010i199803-200505
LOWER
main51975-60010i199801-200208
main51975-60020i199803-200505
UPPER
51976FILM, SPARE WHEEL CARRIER, NO.2
main51976-60020i199801-200505
51997PAD, SPARE WHEEL STOPPER
main51997-60020i199801-199902
main51997-60040i199902-200505
51998PAD, SPARE WHEEL BRACKET
main51998-60010i199801-200505
main51998-60020i199801-199911
64771COVER, SPARE WHEEL
main64771-60280i199801-199805
235/85R16
main64771-60290i199805-200208
235/85R16 OR 275/70R16
main64771-60290i199801-199805
275/70R16
main64771-60300i199805-200208
7.50R16-6
main64771-60330i200208-200505
235/85R16 OR 275/70R16 OR 275/65R17
main64771-60340i200208-200505
7.50R16-6
5191689101PIN, SPARE TIRE CARRIER
5191889101BRACKET, SPARE WHEEL STOPPER
5197760020PROTECTOR, REAR TRANSPORT HOOK EDGE
9011906614
9011906615
9011908667
9011908701
9011908769
9011908898
9015980045
9015980046
9017010030
9017908234
9046909003
9095006075
9095901423

44 parts on this diagram · 2 diagrams in section
