TRANSFER CASE & EXTENSION HOUSING

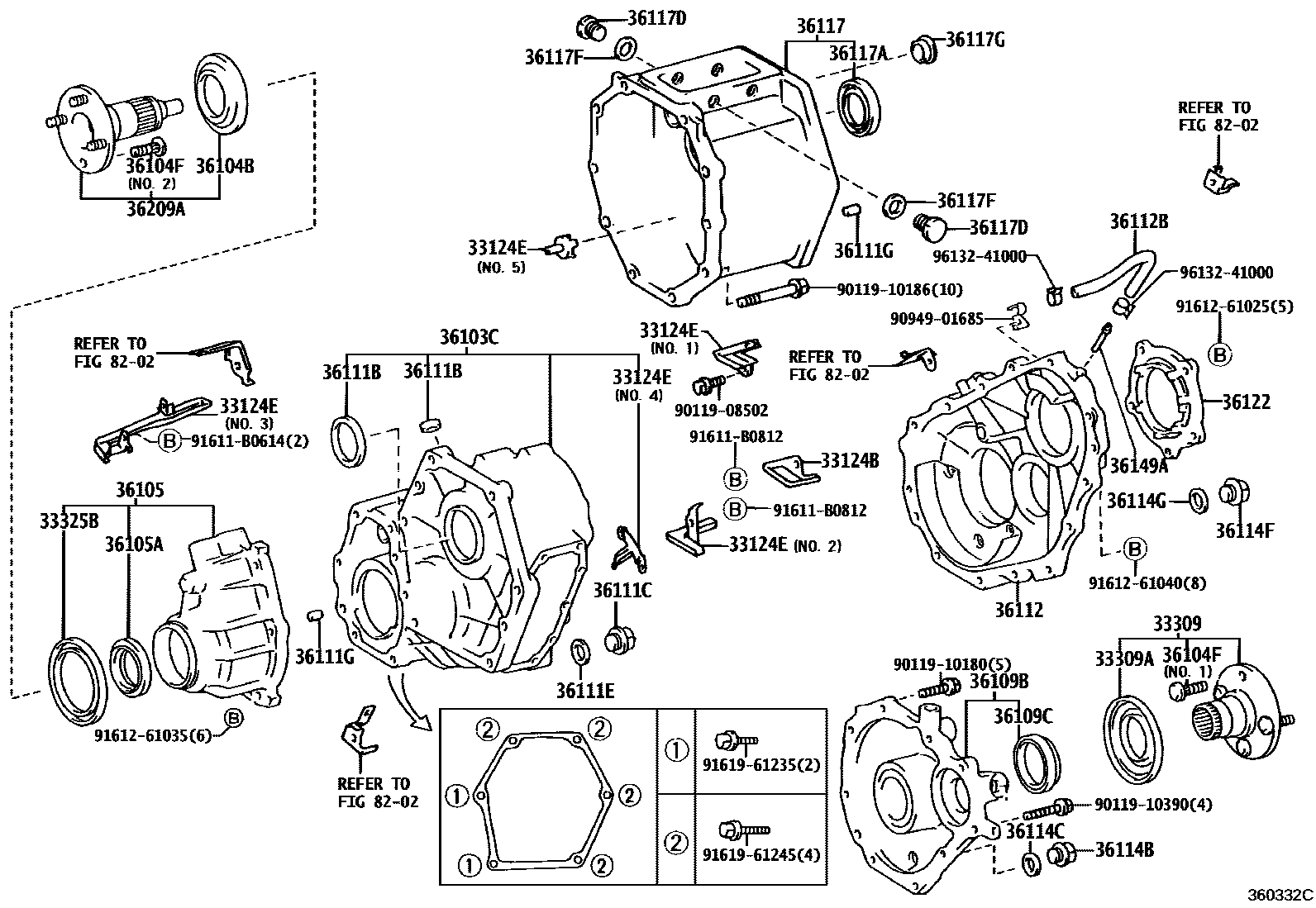

Parts diagram
33124BPIPE, OIL RECEIVER(FOR TRANSFER REAR CASE)
main33124-60040i199801-200505
33124EPIPE, OIL RECEIVER(FOR TRANSFER)
main33124-35100i199801-200505
PART TIME 4WD,NO.5
main33124-35100i199801-200505
FULL TIME 4WD,NO.1
main33124-60010i199801-200505
PART TIME 4WD,NO.1
main33124-60030i199801-200505
PART TIME 4WD,NO.2
main33124-60030i199801-200505
FULL TIME 4WD,NO.2
main33124-60030i199801-200506
main33124-60050i199801-200505
PART TIME 4WD,NO.3
main33124-60060i199801-200505
PART TIME 4WD,NO.4
33309FLANGE SUB-ASSY, TRANSFER OUTPUT SHAFT COMPANION
main33309-60100i199801-200104
main33309-60101i200104-200505
33309ADEFLECTOR, DUST
main33325-60090i199801-200104
main33325-60110i200104-200505
33325BDEFLECTOR, DUST (FOR TRANSFER EXTENSION FRONT HOUSING)
main33325-60050i199801-200506
36103CCASE, TRANSFER, FRONT
main36103-60270i199801-200505
W/O(2-4 SELECTOR)
main36103-60280i199801-200505
W(2-4 SELECTOR)
main36103-60290i199801-200505
FULL TIME 4WD
main36103-60290i199801-200506
36104BDEFLECTOR, DUST (FOR TRANSFER OUTPUT SHAFT)
main33325-60040i199801-200506
36104FBOLT (FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE)
main90114-10061i199801-200505
FULL TIME 4WD
main90114-10061i199801-200506
main90114-10061i199801-200505
PART TIME 4WD,NO.2
main90114-11003i199801-200505
PART TIME 4WD,NO.1
36105HOUSING SUB-ASSY, TRANSFER EXTENSION, FRONT
main36105-60010i199801-200506
36105ASEAL, OIL (TRANSFER EXTENSION FRONT HOUSING SUB-ASSY)
main90311-50014i199801-200506
36109BHOUSING SUB-ASSY, TRANSFER EXTENSION, REAR
main36109-60050i199801-200104
PART TIME 4WD
main36109-60051i200104-200505
PART TIME 4WD
main36109-60060i199801-200104
FULL TIME 4WD
main36109-60061i200104-200505
FULL TIME 4WD
main36109-60061i200309-200506
36109CSEAL, OIL (TRANSFER EXTENSION REAR HOUSING SUB-ASSY)
main90311-58008i199801-200104
main90311-58011i200104-200506
36111BSEAL, OIL (FOR TRANSFER CASE)
main90310-16001i199801-200506
LEVER SIDE
main90311-48018i199801-200501
SHAFT SIDE
main90311-48025i200501-200506
SHAFT SIDE
36111CPLUG (FOR TRANSFER CASE)
main90341-18006i199801-200506
36111EGASKET (FOR TRANSFER CASE)
main90430-18008i199801-200506
36111GPIN, STRAIGHT (FOR TRANSFER CASE)
main90250-12002i199801-200506
L=16,OD=12
main90250-12216i199910-200505
L=14,OD=12
36112CASE, TRANSFER, REAR
main36104-60020i199801-200505
FULL TIME 4WD
main36104-60020i199801-200506
main36104-60021i200208-200505
main36104-60040i199801-200505
PART TIME 4WD
36112BHOSE, NO.1 (FOR TRANSFER REAR CASE)
main90445-11093i199801-200505
W/O(2-4 SELECTOR)
main90445-11105i199801-200505
W/O(2-4 SELECTOR)
main90445-11127i199801-200505
W(2-4 SELECTOR)
main90445-11127i200309-200506
main90445-11142i199801-200505
W(2-4 SELECTOR)
main90447-08151i199801-200606
main90447-08171i200208-200506
36114BPLUG, NO.1 (FOR TRANSFER CASE)
main90341-18006i199801-200506
36114CGASKET, NO.1 (FOR TRANSFER CASE)
main90430-18008i199801-200506
36114FPLUG (FOR TRANSFER DRAIN)
main90341-18057i199801-200506
36114GGASKET (FOR TRANSFER DRAIN PLUG)
main90430-18008i199801-200506
36117ADAPTER, TRANSFER
main36107-60020i199801-200505
36117ASEAL, OIL(FOR TRANSFER ADAPTER)
main90311-48016i199801-200505
36117DPLUG(FOR TRANSFER ADAPTER)
main90341-18006i199801-200505
36117FGASKET(FOR TRANSFER ADAPTER PLUG)
main90430-18008i199801-200505
36117GPLUG, W/HEAD STRAIGHT SCREW(FOR TRANSFER ADAPTER)
main90341-24006i199801-200505
36122COVER, TRANSFER CASE, NO.2
main36122-36010i199801-200506
36149PIPE, TRANSFER BREATHER
main36149-60010i199801-200505
PART TIME 4WD
main36149-60010i199801-200606
FULL TIME 4WD,NO.1
main36149-60010i200606
NO.1
main36149-60030i199801-200506
FULL TIME 4WD,NO.2
main36149-60030i199807-200208
FULL TIME 4WD
main36149-60030i200606
NO.2
main36149-60050i200208-200506
FULL TIME 4WD,NO.1
36149APIPE, TRANSFER BREATHER, NO.2
main36149-60030i199801-200505
36209ASHAFT, TRANSFER OUTPUT, FRONT
main36209-60020i199801-200506
main36209-60020i199801-200505
FULL TIME 4WD
main36209-60030i199801-200505
PART TIME 4WD
main36209-60050i199808-200505
*DMALH
8202
9011908502
9011910180
9011910186
9011910390
9094901685
91611B0614
91611B0812
9161261025
9161261035
9161261040
9161961235
9161961245
9613241000

45 parts on this diagram · 4 diagrams in section
