VENTILATION HOSE

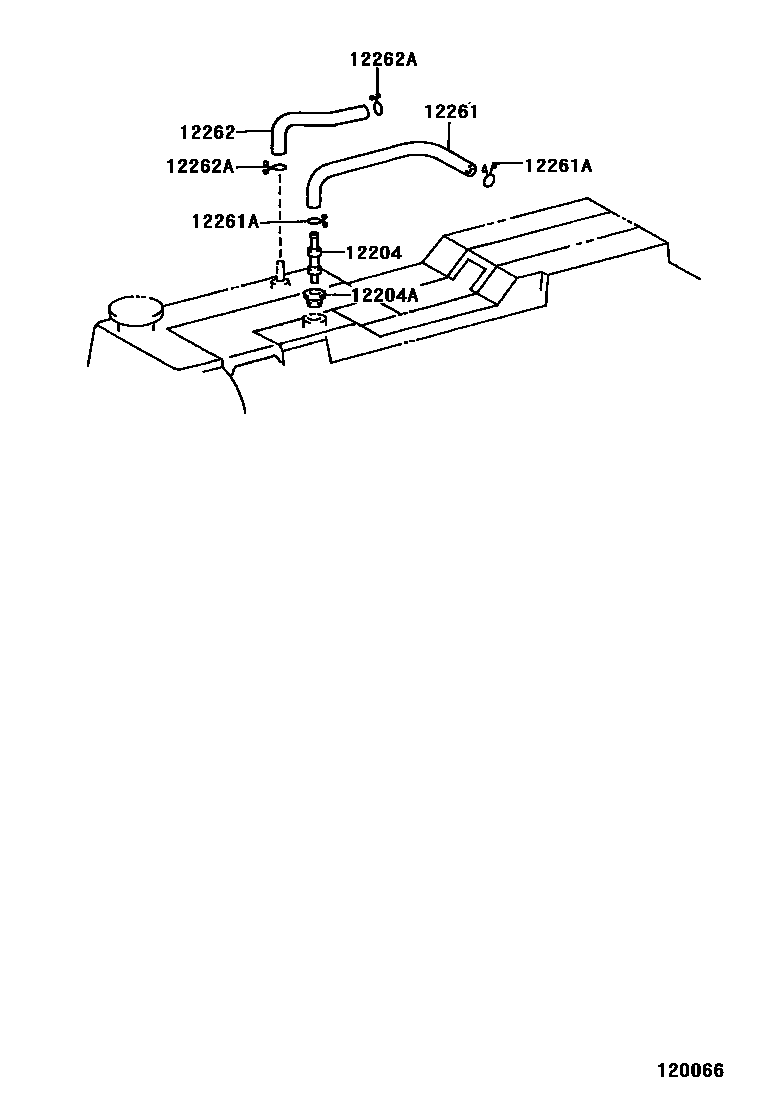

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-50020i199801-200208
main12204-50030i200208-200506
main12204-66020i199801-200606
12204AGROMMET(FOR VENTILATION SYSTEM)
main90480-18001i199801-200606
12261HOSE, VENTILATION
main12261-17010i200208-200505
TYPE A:REFER TO ILLUSTRATION
main12261-17010i199801-200208
main12261-17020i200008-200107
main12261-17021i200107-200505
main12261-17030i200208-200505
TYPE B:REFER TO ILLUSTRATION
main12261-50050i199801-200506
main12261-66030i199801-200606
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-14001i199801-200606
main90467-15021i199801-200506
main90467-22010i199801-200505
12262HOSE, VENTILATION, NO.2
main12262-17060i199801-200208
main12262-50030i199801-200006
main12262-50080i200006-200506
main12262-66030i199801-200606
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-20002i199801-200606
main90467-20010i199801-200506
main90467-22010i199801-200208

6 parts on this diagram · 5 diagrams in section
