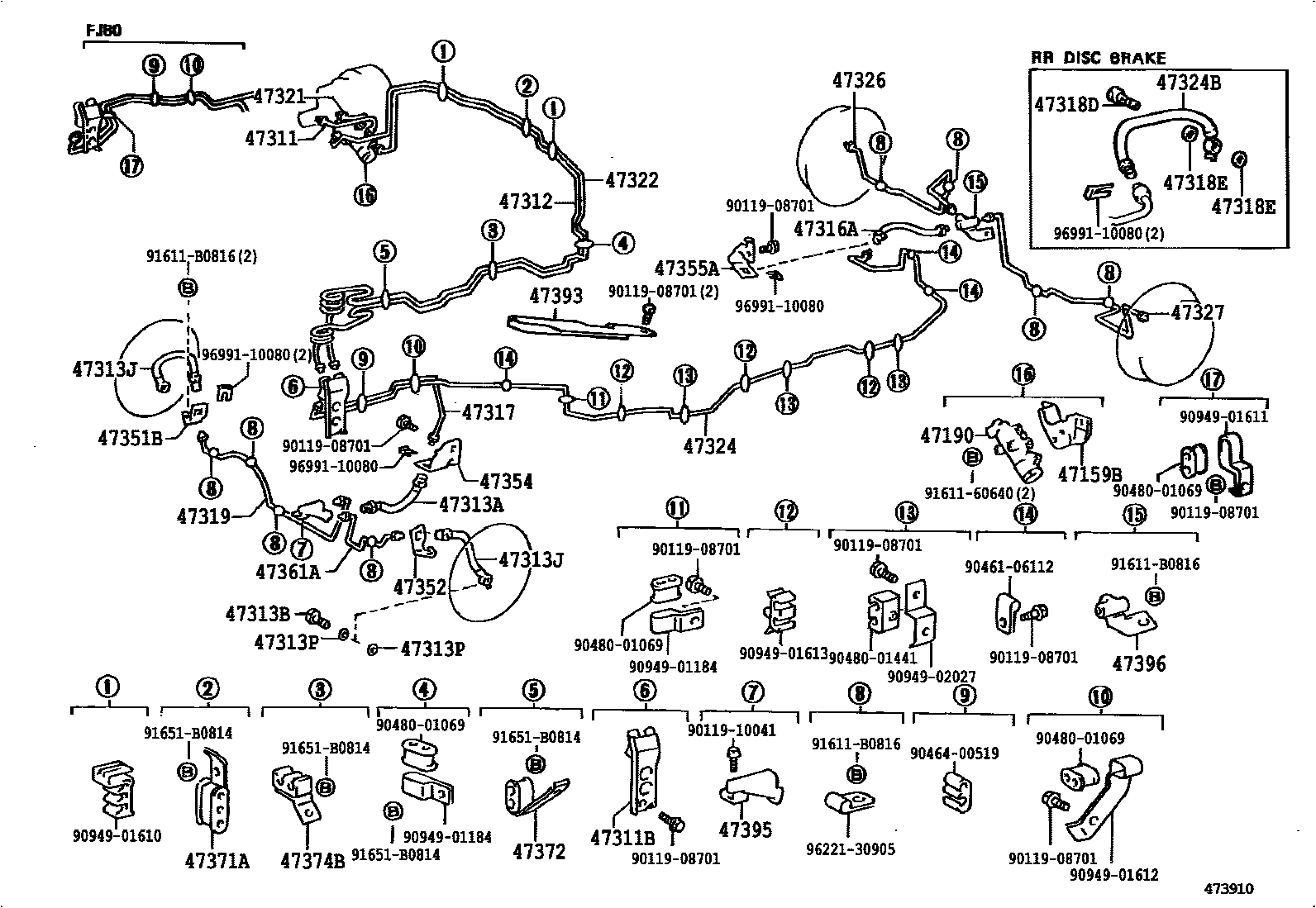

BRAKE TUBE & CLAMP

0001 1 0002 1W(LSPV) 0003 1 0004 1W(LSPV) 0005 1 0006 1 0007 1W(ABS) 0008 1W(ABS) 0009 1W(ABS) 0010 1

47159BBRACKET, PROPORTIONING & BY-PASS VALVE

main47159-30150iFZJ80..SOB..STD;FJ80,HZJ80..CBR,DSL;FJ80,HDJ80..GX..(EFI,TD2);FZJ80,HDJ80..(GX,VX)..(GCC,GEN)199001-199208

47190VALVE ASSY, PROPORTIONING & BY-PASS

main47190-60040iFZJ80..SOB..STD;FJ80,HZJ80..CBR,DSL;FJ80,HDJ80..GX..(EFI,TD2);FZJ80,HDJ80..(GX,VX)..(GCC,GEN)199001-199208

47311TUBE, FRONT BRAKE, NO.1

main47311-60460iFZJ80..SOB..STD;FJ80,HZJ80..CBR,DSL;FJ80,HDJ80..GX..(EFI,TD2);FZJ80,HDJ80..(GX,VX)..(GCC,GEN)199001-199208

main47311-60470iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199901

main47311-60480iFZJ80..VX..GCC..EFI199501

47311BWAY, NO.1(FOR FRONT BRAKE TUBE)

main47391-60010iFZJ80,HDJ80,HZJ80199001-199208

47312TUBE, FRONT BRAKE, NO.2

main47312-60691iHDJ80..RHD..GEN;FZJ80,HZJ80..RHD;FJ80,HDJ80..RHD..(GX,STD)199001-199208

main47312-60701iHDJ80..RHD..GEN;FZJ80,HZJ80..RHD;FJ80,HDJ80..RHD..(GX,STD)199001-199208

W(LSPV)

main47312-60710iFZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD;FJ80,HDJ80,HZJ80..LHD199001-199208

main47312-60720iFZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD;FJ80,HDJ80,HZJ80..LHD199001-199206

W(LSPV)

main47312-60720iFZJ80..LUB..STD199201-199206

main47312-60780iFZJ80,HDJ80,HZJ80..RHD199208-199501

main47312-60781iFZJ80,HDJ80,HZJ80..RHD199501-200103

main47312-60790iHDJ80,HZJ80..LHD;FZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD199206-199208

W(LSPV)

main47312-60790iFZJ80..STD199208-199909

main47312-60800iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199501

W(ABS)

main47312-60801iHDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

W(ABS)

main47312-60810iHDJ80..LHD..LUB;FZJ80..VX..GCC..EFI199501-199801

W(ABS)

main47312-60810iFZJ80..VX199909

47313TUBE, FRONT BRAKE, NO.3

main47313-60210iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199501

main47313-60211iHDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

main47313-60221iHDJ80..LHD..LUB;FZJ80..VX..GCC..EFI199501

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02716iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199501

RH

main90947-02815iFZJ80..4FC199501-199909

sub90947-02969

main90947-02815iHDJ80..LHD..LUB;FZJ80..VX..GCC..EFI;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

W(ABS),LH

sub90947-02969

main90947-02817iHDJ80..LHD..LUB;FZJ80..VX..GCC..EFI;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

W(ABS),RH

main90947-02969iFZJ80..LUB..STD;FZJ80..5F..VX..GEN..EFI199610-200312

sub90947-02A18

main90947-02969iFZJ80..VX..GEN..CBR;FZJ80..4FC..VX..GEN199610-199909

VENEZUELA SPEC

sub90947-02A18

main90947-02A15iFZJ80..VX199909

RH

main90947-02A18iFZJ80..STD200312

main90947-02A18iFZJ80..VX199909

LH

main96940-34006iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199501

LH

sub90947-02934

main96940-34006iFJ80,FZJ80,HDJ80,HZJ80199001-199208

sub90947-02934

47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)

main90401-10015iFZJ80,HDJ80,HZJ80199001-199208

47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)

main90947-02612iFJ80,FZJ80,HDJ80,HZJ80199001-199208

LH

main90947-02613iFJ80,FZJ80,HDJ80,HZJ80199001-199208

RH

main90947-02714iHDJ80,HZJ80;FZJ80..SOB..STD;FZJ80..4FC..GEN;FZJ80..(GX,VX)..CBR;FZJ80..(ARL,GCC)..EFI199208-199909

sub90947-02967

main90947-02967iFZJ80..VX..GEN..CBR;FZJ80..4FC..VX..GEN199610-200312

VENEZUELA SPEC

sub90947-02A16

main90947-02967iFZJ80..STD;HDJ80,HZJ80;FZJ80..5F..VX199610-200312

sub90947-02A16

main90947-02A16iFZJ80200312

47313PGASKET(FOR FRONT FLEXIBLE HOSE)

main90430-10074iFZJ80,HDJ80,HZJ80199001-199909

47316TUBE, FRONT BRAKE, NO.6

main47316-60431iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199501

main47316-60432iHDJ80..LHD..LUB;FZJ80..VX..GCC..EFI;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)

main90947-02816iHDJ80,HZJ80;FZJ80..SOB..STD;FZJ80..4FC..GEN;FZJ80..(GX,VX)..CBR;FZJ80..(ARL,GCC)..EFI199501-199909

sub90947-02968

main90947-02968iFZJ80..STD;HDJ80,HZJ80;FZJ80..5F..VX199610-200312

sub90947-02A17

main90947-02968iFZJ80..VX..GEN..CBR;FZJ80..4FC..VX..GEN199610-200312

VENEZUELA SPEC

sub90947-02A17

main90947-02A17iFZJ80200312

main96940-33406iFJ80,FZJ80,HDJ80,HZJ80199001-199501

sub90947-02933

47317TUBE, FRONT BRAKE, NO.7

main47317-60010iFJ80..CBR;FJ80..GX..EFI199001-199208

main47317-60020iFJ80..VX..EFI199001-199208

W(LSPV)

main47317-60030iHZJ80;HDJ80..GX;FZJ80..SOB..STD;FZJ80,HDJ80..(GX,VX)..(GCC,GEN)199001-199208

main47317-60040iHZJ80;HDJ80..GX;FZJ80..SOB..STD;FZJ80,HDJ80..(GX,VX)..(GCC,GEN)199001-199208

W(LSPV)

main47317-60050iFZJ80,HDJ80,HZJ80199208-199501

main47317-60051iHDJ80;FZJ80,HZJ80..STD199501-199909

main47317-60060iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199501

W(ABS)

main47317-60061iHDJ80..LHD..LUB;FZJ80..VX..GCC..EFI;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

W(ABS)

main47317-60061iFZJ80..VX199909

47318TUBE, FRONT BRAKE, NO.8

main47318-60080iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199501

main47318-60081iHDJ80..LHD..LUB;FZJ80..VX..GCC..EFI;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

main47318-60090iFZJ80..VX199909

47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)

main90401-10015iFJ80,HDJ80,HZJ80..LUB..ARL199001-200212

main90401-10058iFZJ80200212

47318EGASKET(FOR REAR FLEXIBLE HOSE)

main47389-50020iFZJ80200212-200612

main90430-10074iFZJ80..STD..GEN..EFI199001-200212

47319TUBE, FRONT BRAKE, NO.9

main47319-60080iFJ80,FZJ80,HDJ80,HZJ80199001-199208

main47319-60090iHDJ80;FZJ80,HZJ80..STD199208-199909

main47319-60100iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199501

W(ABS)

main47319-60101iHDJ80..LHD..LUB;FZJ80..VX..GCC..EFI;HDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

W(ABS)

main47319-60101iFZJ80..VX199909

47321TUBE, REAR BRAKE, NO.1

main47321-60140iFZJ80..SOB..STD;FJ80,HZJ80..CBR,DSL;FJ80,HDJ80..GX..(EFI,TD2);FZJ80,HDJ80..(GX,VX)..(GCC,GEN)199001-199208

47322TUBE, REAR BRAKE, NO.2

main47322-60571iHDJ80..RHD..GEN;FZJ80,HZJ80..RHD;FJ80,HDJ80..RHD..(GX,STD)199001-199208

main47322-60581iHDJ80..RHD..GEN;FZJ80,HZJ80..RHD;FJ80,HDJ80..RHD..(GX,STD)199001-199208

W(REAR DISC BRAKE)

main47322-60590iFZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD;FJ80,HDJ80,HZJ80..LHD199001-199208

main47322-60600iFZJ80..LUB..STD199201-199206

main47322-60600iFZJ80..LHD..(GX,VX);FZJ80..LHD..SOB..STD;FJ80,HDJ80,HZJ80..LHD199001-199206

W(REAR DISC BRAKE)

main47322-60660iFZJ80,HDJ80,HZJ80..RHD199208-199501

main47322-60661iFZJ80,HDJ80,HZJ80..RHD199501-200103

main47322-60670iFZJ80..LUB..STD199206-199208

W(REAR DISC BRAKE)

main47322-60670iFZJ80,HDJ80,HZJ80..LHD199208-199909

main47322-60680iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199501

W(ABS)

main47322-60681iHDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

W(ABS)

main47322-60692iHDJ80..LHD..LUB;FZJ80..VX..GCC..EFI199501-199801

W(ABS)

main47322-60692iFZJ80..VX199909

47324TUBE, REAR BRAKE, NO.4

main47324-60120iFJ80..CBR;FJ80..GX..EFI199001-199208

main47324-60130iFJ80..CBR;FJ80..GX..EFI199001-199208

W(LSPV)

main47324-60140iHZJ80;HDJ80..GX;FZJ80..SOB..STD;FZJ80,HDJ80..(GX,VX)..(GCC,GEN)199001-199208

main47324-60150iHDJ80..VX..ARL;FZJ80..LUB..STD199001-199208

W(LSPV)

main47324-60210iFZJ80,HDJ80,HZJ80199208-199501

main47324-60211iFZJ80,HDJ80,HZJ80199501

47324BHOSE, FLEXIBLE(FOR REAR BRAKE TUBE, NO.2)

main90947-02614iFZJ80;HZJ80..5F;HDJ80..ARL;HDJ80..LHD;HDJ80..RHD..5F..GEN199001-199803

RH

main90947-02615iFJ80,HDJ80,HZJ80..ARL199001-199803

LH

main90947-02A07iFZJ80,HDJ80,HZJ80..5F..(STD,VX)..(CBR,DSL,TD2)199803-200605

RH

main90947-02A08iFZJ80,HDJ80,HZJ80..5F..(STD,VX)..(CBR,DSL,TD2)199803-200605

LH

main90947-02A09iFZJ80200606-200612

RH

sub90947-02F25

main90947-02A10iFZJ80200606-200612

LH

sub90947-02F26

47326TUBE, REAR BRAKE, NO.6

main47326-60121iFJ80,FZJ80,HDJ80,HZJ80..GCC,GEN199001-199208

main47326-60131iFJ80,HDJ80,HZJ80..(GX,STD)..ARL199001-199208

W(FULL FLOATING AXLE)

main47326-60141iFJ80,HDJ80,HZJ80..(GX,STD)..ARL199001-199208

W(REAR DISC BRAKE)

main47326-60141iFJ80,HDJ80..VX..ARL199001-199208

main47326-60160iHZJ80..5F..GEN;FZJ80,HDJ80..GEN199208-200105

main47326-60170iFZJ80,HDJ80,HZJ80..GCC,GEN199208-199901

W(FULL FLOATING AXLE)

main47326-60170iFZJ80..CBR199208-200109

main47326-60180iFZJ80,HDJ80..LUB..ARL199208-199901

W(REAR DISC BRAKE)

main47326-60180iHZJ80..GCC;FZJ80..ARL;FZJ80..4FC..VX..GCC;FZJ80,HDJ80..(ARL,GCC)..(CBR,TD4)199501-200105

47327TUBE, REAR BRAKE, NO.7

main47327-60031iFJ80,FZJ80,HDJ80,HZJ80..GCC,GEN199001-199208

main47327-60041iFJ80,HDJ80,HZJ80..(GX,STD)..ARL199001-199208

W(FULL FLOATING AXLE)

main47327-60051iFJ80,HDJ80,HZJ80..(GX,STD)..ARL199001-199208

W(REAR DISC BRAKE)

main47327-60051iFJ80,HDJ80..VX..ARL199001-199208

main47327-60060iHZJ80..5F..GEN;FZJ80,HDJ80..GEN199208-200105

main47327-60070iFZJ80..GEN;HDJ80..LHD;HZJ80..5F..GEN;HDJ80..RHD..5F..TD2199208-199901

W(FULL FLOATING AXLE)

main47327-60070iHZJ80..ARL;HZJ80..4FC;FZJ80..GX..GCC..EFI;FZJ80..5F..(STD,VX)..(ARL,GCC)..EFI199208-200109

main47327-60080iFZJ80,HDJ80..LUB..ARL199208-199901

W(REAR DISC BRAKE)

main47327-60080iHZJ80..GCC;FZJ80..ARL;FZJ80..4FC..VX..GCC;FZJ80,HDJ80..(ARL,GCC)..(CBR,TD4)199501-200105

47351BBRACKET, FLEXIBLE HOSE, NO.1

main47351-60170iFJ80,FZJ80,HDJ80,HZJ80199001-199208

RH

main47351-60180iFJ80,FZJ80,HDJ80,HZJ80199001-199208

LH

main47351-60210iFZJ80,HDJ80,HZJ80199208

47352BRACKET, FLEXIBLE HOSE(FOR FRONT LH)

main47352-60120iFZJ80,HDJ80,HZJ80199208

47354BRACKET, FRONT FLEXIBLE HOSE

main47354-60111iFJ80,FZJ80,HDJ80,HZJ80199001-199208

main47354-60120iFZJ80,HDJ80,HZJ80199208-199501

main47354-60121iFZJ80,HDJ80,HZJ80199501

47355ABRACKET, FLEXIBLE HOSE, NO.5

main47355-60050iFZJ80,HDJ80,HZJ80199001-199501

main47355-60051iFZJ80,HDJ80,HZJ80199501

47361ATUBE, FRONT BRAKE, NO.10

main47361-60090iFJ80,FZJ80,HDJ80,HZJ80199001-199208

main47361-60100iFZJ80,HDJ80,HZJ80199208

47371ACLAMP, BRAKE TUBE, NO.1

main47371-60030iFZJ80..VX199909

main47371-60050iFJ80,FZJ80,HDJ80,HZJ80..RHD199001-199208

main47371-60060iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199901

47372CLAMP, BRAKE TUBE, NO.2

main47372-60020iFZJ80..4FC;FZJ80..5F..VX199001-199208

main47372-60030iHDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

NO.2

main47372-60030iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199501

main47372-60070iHDJ80..RHD..5F..TD2;FZJ80,HDJ80,HZJ80..LUB..ARL199501-199901

NO.1

47374BCLAMP, BRAKE TUBE, NO.4

main47371-60030iFZJ80,HDJ80,HZJ80..5F..GX..ARL199208-200103

main47371-60030iHDJ80..5F..VX..ARL;FZJ80,HDJ80..4FC..ARL..(EFI,TD2)199208-199801

W(ABS)

main47374-60010iFJ80,FZJ80,HDJ80,HZJ80199001-199208

47393INSULATOR, BRAKE TUBE HEAT

main47393-60021iFJ80199001-199208

main47393-60040iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199901

47395WAY, BRAKE TUBE, NO.3

main47395-60010iFJ80,FZJ80,HDJ80,HZJ80199001-199208

main47395-60040iHDJ80;FZJ80,HZJ80..STD199208-199909

main47395-60050iFZJ80,HDJ80,HZJ80..LUB..ARL199208-199901

W(ABS)

main47395-60050iFZJ80..VX199909

47396WAY, BRAKE TUBE, NO.4

main47396-60010iFJ80,FZJ80,HDJ80,HZJ80199001-199208

9011908701

main90119-08701

9011910041

main90119-10041

9046106112

main90461-06112

9046400519

main90464-00519

9048001069

main90480-01069

9048001441

main90480-01441

9094901184

main90949-01184

9094901610

main90949-01610

9094901611

main90949-01611

9094901612

main90949-01612

9094901613

main90949-01613

9094902027

main90949-02027

9161160640

main91611-60640

91611B0816

main91611-B0816

91651B0814

main91651-B0814

9622130905

main96221-30905

9699110080

main96991-10080

51 parts on this diagram · 10 diagrams in section
