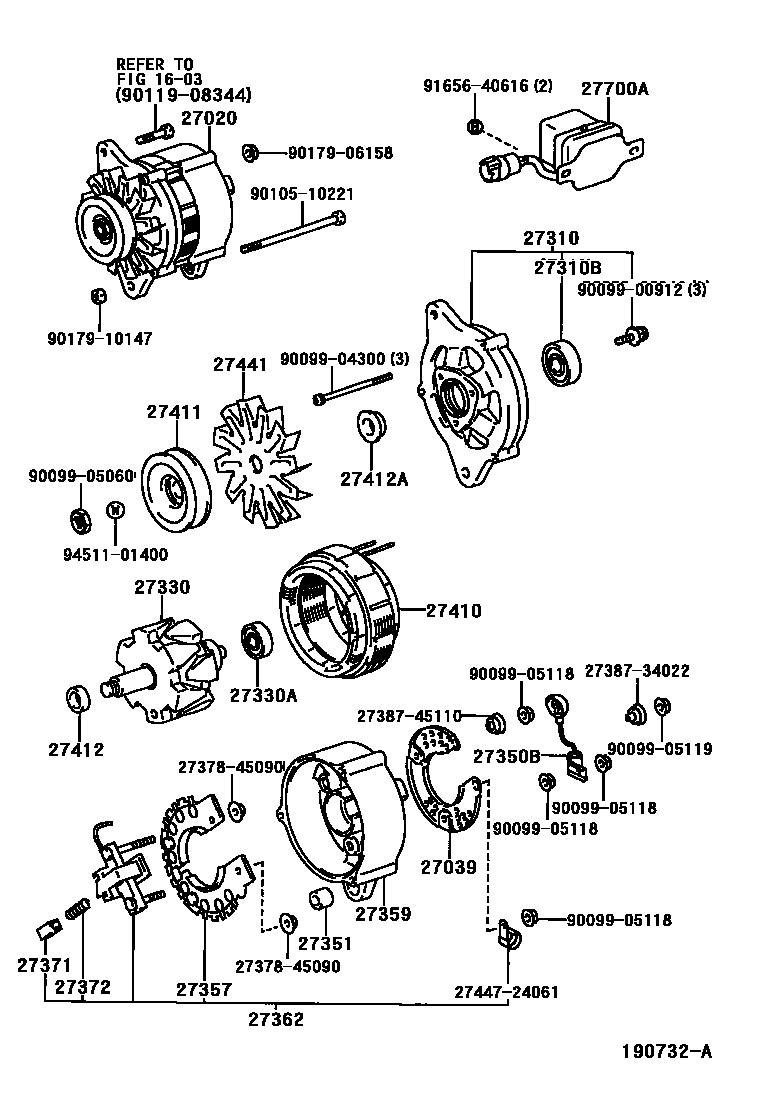

ALTERNATOR

0001 112V 50A 0002 112V 65A 0003 112V 80A 0004 112V 90A 0005 112V 55A 0006 112V 80A,100A 0007 112V 50A 0008 112V 55A 0009 112V 80A 0010 112V 100A 0011 112V 80A 0012 112V 80A

1603

27020ALTERNATOR ASSY

main27020-61034i3F..FJ80..GCC,GEN199001-199201

12V 50A

main27060-17010i1H#..HDJ80,HZJ80..GCC,GEN199001-199208

12V 55A

main27060-17030i1HZ..HZJ80..STD..ARL;1H#..HDJ80,HZJ80..GX,VX199001-199208

12V 80A

main27060-17040i1H#..HDJ80,HZJ80..ARL199001-199208

12V 100A

main27060-17150i1HZ..HZJ80..STD199208-200103

12V 55A

main27060-17170i1HZ..HZJ80..STD..ARL;1HDT,1HZ..HDJ80,HZJ80..GX,VX199208-199504

12V 80A

sub27060-17171

main27060-17171i1HZ..HZJ80..STD..ARL;1HDT,1HZ..HDJ80,HZJ80..GX,VX199504-199811

12V 80A

main27060-17180i1HD#,1HZ..HDJ80,HZJ80..ARL199208-199504

12V 100A

sub27060-17181

main27060-17181i1HDFT,1HZ..HDJ80,HZJ80..ARL199504-199801

12V 100A

main27060-17220i1H#..HDJ80,HZJ80..GX,VX199811-200103

12V 80A

main27060-61061i3F..FJ80199001-199208

12V 65A

main27060-61090i3F..FJ80..GX,VX199001-199003

12V 80A

main27060-61091i3FE..FJ80199001-199208

12V 80A

main27060-61100i3FE..FJ80199001-199208

12V 90A

main27060-66010i1FZF..FZJ80..(GX,STD)..GCC199201-199208

12V 50A

main27060-66020i1FZF..FZJ80199201-199208

12V 55A

main27060-66030i1FZF..FZJ80199201-199208

12V 80A

main27060-66040i1FZFE..FZJ80..ARL199208-199801

12V 100A

main27060-66050i1FZF..FZJ80..(GX,STD)..GCC199208-199501

12V 50A

main27060-66060i1FZF..FZJ80199208-199811

12V 55A

main27060-66070i1FZ#..FZJ80..GCC,GEN199208-199907

12V 80A

main27060-66090i1FZ#..FZJ80199907

12V 80A

27039COVER, ALTERNATOR REAR END

main27039-11190i1FZF..FZJ80..(GX,STD)..GCC199208-199501

12V 50A

main27039-15170i1FZF..FZJ80..(GX,STD)..GCC199201-199208

12V 55A

sub27039-15171

main27039-16380i1HDT..HDJ80..RHD..5F;1HZ..HZJ80..RHD..5F..SOB..GX;1FZF..FZJ80..LHD..SOB..STD..GEN199701-200103

12V 55A

main27039-42010i1HZ..HZJ80..(GX,VX)..(GCC,GEN);1FZF,1HDT..FZJ80,HDJ80..GCC,GEN199001-199208

12V 80A

sub27039-16310

main27039-42020i3FE..FJ80199001-199208

12V 100A

sub27039-50080

main27039-50090i1FZFE..FZJ80..LUB..ARL;1HDFT,1HZ..HDJ80,HZJ80..ARL199208-199801

12V 100A

sub27039-17230

main27039-55080i1FZFE..FZJ80..(STD,VX)..GEN;1FZF..FZJ80..LHD..SOB..STD..GEN199208-200103

12V 80A

sub27039-70470

main27039-61034i3F..FJ80..GCC,GEN199001-199201

main27039-72010i1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

sub27039-15170

main27039-72150i1FZF..FZJ80..(GX,STD)..GCC199201-199208

main27039-73020i1FZF..FZJ80..LHD;1FZF..FZJ80..RHD..(GX,STD);1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN)199208-199701

12V55A

sub27039-16380

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-16181i1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

main27310-16181i1HDT..HDJ80..4FC..GEN199208-200103

12V 55A

main27310-16270i1H#..HDJ80,HZJ80..ARL199001-199811

12V 80A

main27310-17040i1H#..HDJ80,HZJ80..ARL199001-199801

12V 100A

main27310-17220i1HDT..HDJ80199811-200103

12V 80A

main27310-26101i3F..FJ80..GCC,GEN199001-199201

sub27310-34050

main27310-38061i3F..FJ80..ARL199001-199208

main27310-38061i3F..FJ80..GCC,GEN199001-199201

12V 65A

main27310-42020i1FZFE..FZJ80..LUB..ARL199208-199801

12V 100A

main27310-61250i3FE..FJ80199001-199208

12V 90A

main27310-66020i1FZF..FZJ80..(GX,STD)..GCC199208-199501

12V 50A

main27310-66020i1FZF..FZJ80..(GX,STD)..GCC199201-199208

main27310-70200i1FZF..FZJ80..RHD..VX199208-199811

12V55A

main27310-70200i1FZF..FZJ80..(GX,STD)..GCC199201-199208

12V 55A

main27310-72070i3FE..FJ80199001-199208

12V80A

main27310-72070i3F..FJ80..VX..GCC199001-199201

12V 80A

main27310-74110i1FZFE..FZJ80..GCC;1FZF..FZJ80..STD..GCC;1FZFE..FZJ80..GX..GEN;1FZF..FZJ80..LHD..(GX,VX);1FZF..FZJ80..RHD..(GX,STD)199201-199907

12V 80A

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10110i3FE..FJ80199001-199208

12V80A

sub90099-10142

main90099-10110i3F..FJ80..VX..GCC199001-199201

12V 80A

sub90099-10142

main90099-10125i3F..FJ80..GCC,GEN199001-199201

12V 65A

main90099-10125i3F..FJ80..ARL199001-199208

main90099-10160i1H#..HDJ80,HZJ80..VX..GEN;1HZ..HZJ80..GX..(GCC,GEN)199001-199208

12V80A

sub90099-10219

main90099-10160i1HZ..HZJ80..VX..GCC199201-199208

12V 80A

sub90099-10219

main90099-10178i1FZF..FZJ80..RHD..VX;1HDT..HDJ80..4FC..GEN199201-200103

12V55A

main90099-10178i1FZF..FZJ80..VX..GCC;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GEN199001-199208

main90099-10192i1FZF..FZJ80199201-200103

12V 80A

main90099-10192i3FE..FJ80199001-199208

12V 90A

main90099-10192i1HDT..HDJ80..ARL;1FZFE..FZJ80..STD;1FZF..FZJ80..RHD..VX199208-199501

main90099-10192i1HZ..HZJ80..LUB;1FZFE..FZJ80..SOB..VX;1FZF..FZJ80..RHD..(GX,STD);1HZ..HZJ80..SOB..(ARL,GCC);1HZ..HZJ80..LHD..SOB..GX..GEN;1FZF..FZJ80..LHD..SOB..STD..GEN;1FZFE,1HZ.199208-199801

12V 80A,100A

main90099-10198i1FZF..FZJ80..(GX,STD)..GCC199208-199501

12V 50A

sub90099-10229

main90099-10198i1FZF..FZJ80..(GX,STD)..GCC199201-199208

sub90099-10229

27330ROTOR ASSY, ALTERNATOR

main27330-11250i1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)199701-200103

main27330-16030i3F..FJ80..GCC,GEN199001-199201

main27330-16390i1FZ#..FZJ80200007

main27330-42010i1H#..HDJ80,HZJ80..ARL199001-199012

12V 80A

sub27330-76030

main27330-42010i1H#..HDJ80,HZJ80..ARL199001-199012

12V80A

sub27330-76030

main27330-42020i1FZFE,1HDFT..FZJ80,HDJ80..ARL199001-199801

12V 100A

sub27330-28050

main27330-42020i1H#..HDJ80,HZJ80..ARL199001-199208

12V 90A

sub27330-28050

main27330-43040i3F..FJ80..GCC,GEN199001-199201

12V 65A

main27330-43040i3F..FJ80..ARL199001-199208

main27330-72070i3FE..FJ80199001-199208

12V 80A

main27330-72101i1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)199001-199701

main27330-72101i1FZF..FZJ80..GEN;1FZF..FZJ80..VX..GCC;1H#..HDJ80,HZJ80..GCC,GEN199208-199501

12V55A

main27330-72101i1FZF..FZJ80..(GX,STD)..GCC199201-199208

12V 55A

main27330-72150i1FZF..FZJ80..(GX,STD)..GCC199201-199501

main27330-72280i1H#..HDJ80,HZJ80..GX,VX199811-200007

sub27330-74550

main27330-74550i1HDT..HDJ80200007-200103

main27330-76030i1FZFE..FZJ80;1H#..HDJ80,HZJ80..ARL199201-199811

12V 80A

sub27330-16390

main27330-76030i1H#..HDJ80,HZJ80..VX..GEN;1HZ..HZJ80..GX..(GCC,GEN)199012-199208

12V80A

sub27330-16390

main27330-76030i1FZ#..FZJ80199811-200007

sub27330-16390

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10116i3F#..FJ80199001-199208

main90099-10140i1FZFE..FZJ80..(STD,VX)..GEN;1FZF..FZJ80..LHD..SOB..STD..GEN199208-200103

main90099-10140i1HZ..HZJ80..RHD;1FZF..FZJ80..VX..GCC;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..ARL,GEN199001-199208

12V 90A

main90099-10140i1FZF..FZJ80..(GX,STD)..GCC199201-199208

12V55A OR 12V80A

main90099-10140i1HZ..HZJ80..LUB;1FZFE..FZJ80..GX..GEN;1FZF..FZJ80..STD..GCC;1HZ..HZJ80..LHD..SOB..GEN;1HZ..HZJ80..SOB..(ARL,GCC);1FZF..FZJ80..RHD..(GX,STD);1FZF,1HDT..FZJ80,HDJ80..199208-199801

12V 55A,80A,100A

main90099-10154i1FZF..FZJ80..(GX,STD)..GCC199208-199501

12V 50A

main90099-10154i1FZF..FZJ80..(GX,STD)..GCC199201-199208

27350BCONDENSER, ALTERNATOR

main90099-52065i3F#..FJ80199001-199208

sub90099-52034

main90099-52104i1H#..HDJ80,HZJ80..ARL199001-199208

12V 100A

main90099-52104i1H#..HDJ80,HZJ80..ARL199001-199208

12V 90A

main90099-52108i1H#..HDJ80,HZJ80199001-200103

27351BUSH(FOR ALTERNATOR RECTIFIER END FRAME)

main27351-38051i3F#..FJ80199001-199208

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27357-13360i1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)199701-200103

main27357-16310i1FZF,1HDT..FZJ80,HDJ80..5F;1HZ..HZJ80..5F..(GX,VX)..(GCC,GEN)199208-199907

12V 80A

main27357-42010i1H#..HDJ80,HZJ80..VX..GEN;1HZ..HZJ80..GX..(GCC,GEN)199001-199208

12V80A

sub27357-50040

main27357-42010i1HZ..HZJ80..VX..GCC199201-199208

12V 80A

sub27357-50040

main27357-50040i1FZF..FZJ80199201-199208

12V 80A

main27357-50080i1HZ..HZJ80..ARL199208-199801

12V 100A

main27357-55080i1H#..HDJ80,HZJ80..GX,VX199811-199907

main27357-56310i3F..FJ80..GCC,GEN199001-199201

sub27357-64060

main27357-63060i1FZF..FZJ80..VX..GCC;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD;1FZF,1HDT..FZJ80,HDJ80..GEN199001-199701

main27357-63060i1FZF..FZJ80..(GX,STD)..GCC199201-199208

12V 55A

main27357-63060i1FZF..FZJ80..GEN;1FZF..FZJ80..VX..GCC;1H#..HDJ80,HZJ80..GCC,GEN199208-199501

12V55A

main27357-72150i1FZF..FZJ80..(GX,STD)..GCC199201-199501

main27357-75060i1H#..HDJ80,HZJ80..ARL199001-199208

12V 100A

27359FRAME, ALTERNATOR RECTIFIER END

main27359-16180i1HDT..HDJ80..4FC..GEN199208-199601

12V 55A

sub27359-16181

sub27384-16380

main27359-16180i1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

sub27359-16181

sub27384-16380

main27359-16181i1HDT,1HZ..HDJ80,HZJ80..5F..(GCC,GEN)199601-199701

12V 55A

main27359-16182i1HZ..HZJ80..RHD..STD..GEN199701-200103

12V 55A

main27359-16270i1HDT..HDJ80..ARL199208-199501

main27359-16270i1HDT..HDJ80..RHD..GEN;1HZ..HZJ80..RHD..SOB..GX199201-199811

12V 80A

main27359-16270i1H#..HDJ80,HZJ80..ARL199001-199208

12V80A

main27359-24100i3F..FJ80..GCC,GEN199106-199201

main27359-42010i1FZF..FZJ80199201-199403

12V 80A

sub27359-74330

main27359-42020i1FZFE..FZJ80..STD199208-199801

12V 100A

main27359-43160i1FZF..FZJ80..LHD;1FZF..FZJ80..RHD..(GX,STD)199201-199601

12V55A

sub27359-43161

sub27384-16380

main27359-43161i1FZF..FZJ80199601-199701

main27359-43162i1FZF..FZJ80..LHD..SOB..STD..GEN199701-199811

12V 55A

main27359-58050i1HDT..HDJ80..ARL199001-199801

12V 100A

main27359-61034i3F..FJ80..GCC,GEN199001-199106

sub27359-24100

main27359-61190i3F..FJ80..VX..GCC199001-199201

12V 80A

main27359-61190i3F..FJ80..GX..GCC;3F..FJ80..(GX,VX)..(ARL,GEN)199001-199208

12V80A

main27359-61250i3FE..FJ80199001-199208

12V 90A

main27359-66020i1FZF..FZJ80..(GX,STD)..GCC199208-199501

12V 50A

main27359-66020i1FZF..FZJ80..(GX,STD)..GCC199201-199208

main27359-72040i3F..FJ80..ARL199001-199208

main27359-72040i3F..FJ80..GCC,GEN199001-199201

12V 65A

main27359-72280i1HDT..HDJ80199811-200103

12V 80A

main27359-74330i1FZFE..FZJ80..GCC;1FZF..FZJ80..STD..GCC;1FZFE..FZJ80..GX..GEN;1FZF..FZJ80..LHD..(GX,VX);1FZF..FZJ80..RHD..(GX,STD)199403-199907

12V 80A

27362RECTIFIER ASSY, W/BRUSH

main27362-15022i3F..FJ80..GCC,GEN199001-199201

main27362-72070i3FE..FJ80199001-199208

12V 80A

main27362-72080i3F..FJ80..ARL199001-199208

main27362-72080i3F..FJ80..GCC,GEN199001-199201

12V 65A

27371BRUSH, ALTERNATOR

main27371-31011i3F#..FJ80199001-199208

main27371-63020i1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

sub27371-70300

main27371-70300i1FZF,1HDT,1HZ..FZJ80,HDJ80,HZJ80..5F..(GCC,GEN)199201-200103

27372SPRING, ALTERNATOR BRUSH

main27372-31011i3F#..FJ80199001-199208

main27372-63020i1HZ..HZJ80..STD199201-200103

sub27372-87501

main27372-72100i1H#..HDJ80,HZJ80..GCC,GEN199001-199201

sub27372-63020

27410STATOR ASSY, ALTERNATOR

main27410-41080i3F..FJ80..GCC,GEN199001-199201

main27410-43040i3F..FJ80..GCC,GEN199001-199201

12V 65A

main27410-43040i3F..FJ80..ARL199001-199208

main27410-72070i3F..FJ80..GX,VX199001-199208

W(DUAL AIR CONDITIONER)

27411PULLEY, ALTERNATOR

main27411-17010i1HDT..HDJ80..GEN;1HZ..HZJ80..RHD..GEN;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-200103

main27411-17030i1H#..HDJ80,HZJ80..(GX,VX)..(GCC,GEN)199001-200103

12V 80A

main27411-60032i3F..FJ80..GCC,GEN199001-199201

main27411-61190i3F..FJ80..GCC,GEN199001-199201

12V 65A

main27411-61190i3F..FJ80..ARL199001-199208

main27411-61210i3F..FJ80..VX..GCC199001-199201

12V 80A

main27411-61210i3F..FJ80..GX..GCC;3F..FJ80..(GX,VX)..(ARL,GEN)199001-199208

12V80A

main27411-61250i3FE..FJ80199001-199208

12V 90A

main27411-66020i1FZF..FZJ80..(GX,STD)..GCC199201-199501

main27411-66030i1FZF..FZJ80..(GX,STD)..GCC199201-199501

12V55A

main27411-66030i1FZF..FZJ80199501-199811

main27411-66040i1FZF..FZJ80199201-200109

12V 80A

main27411-66040i1FZFE..FZJ80199208

27412COLLAR, SPACER(FOR ALTERNATOR PULLEY)

main27412-15150i3F..FJ80199001-199208

27412ACOLLAR, SPACE(FOR ALTERNATOR DRIVE END FRAME)

main27412-31040i3F..FJ80199001-199208

main27412-45012i3FE..FJ80199001-199208

27441FAN, ALTERNATOR

main27441-34030i3F..FJ80..GCC,GEN199001-199201

main27441-34111i3F..FJ80..ARL199001-199208

main27441-34111i3F..FJ80..GCC,GEN199001-199201

12V 65A

main27441-45050i3F..FJ80..GX..GCC;3F..FJ80..(GX,VX)..(ARL,GEN)199001-199208

12V 80A

main27441-45050i3F..FJ80..VX..GCC199001-199201

W(DUAL AIR CONDITIONER)

27700AREGULATOR ASSY, GENERATOR

main27700-15020i3F..FJ80..GCC,GEN199001-199201

main27700-16010i1H#..HDJ80,HZJ80199001-199109

12V 90A

sub27700-66020

main27700-35040i1HDT..HDJ80..4FC;1HDFT,1HZ..HDJ80,HZJ80..ARL199504-199605

12V 80A

main27700-35040i1HDT,1HZ..HDJ80,HZJ80..5F..(GX,VX)..GEN199504-199605

W(AIRCONDITIONER)

main27700-35040i1H#..HDJ80,HZJ80199208-199307

main27700-35041i1HDT,1HZ..HDJ80,HZJ80..4FC;1HDFT,1HZ..HDJ80,HZJ80..ARL199605-199811

W(AIRCONDITIONER)

main27700-35041i1HZ..HZJ80..GCC199605-199801

12V 80A

main27700-50030i1H#..HDJ80,HZJ80199601-200103

main27700-63030i3F..FJ80..STD..(GCC,GEN)199001-199201

12V 65A

main27700-63030i3F..FJ80..STD..(GCC,GEN)199001-199201

12V80A

main27700-63030i3F#..FJ80..ARL199001-199208

main27700-65010i1HD#,1HZ..HDJ80,HZJ80199307-199601

sub27700-35040

main27700-66010i1FZF..FZJ80..(GX,STD)..GCC199201-199208

main27700-66020i1FZF..FZJ80..(GX,STD)..GCC199201-199208

12V55A OR 12V80A

main27700-66030i1FZF..FZJ80..(GX,STD)..GCC199208-199501

main27700-66040i1FZF..FZJ80..(GX,STD)..GCC199208-199501

12V55A OR 12V80A

sub27700-75020

main27700-66040i1FZ#..FZJ80199501-199907

sub27700-75020

main27700-75020i1FZ#..FZJ80199907

main27700-76020i3FE..FJ80199109-199208

12V 90A

sub27700-66020

2737845090INSULATOR, ALTERNATOR, NO.1

main27378-45090

2738734022INSULATOR, TERMINAL

main27387-34022

2738745110INSULATOR, TERMINAL

main27387-45110

2744724061CLIP, ALTERNATOR CORD

main27447-24061

9009900912

main90099-00912

9009904300

main90099-04300

9009905060

main90099-05060

9009905118

main90099-05118

9009905119

main90099-05119

9010510221

main90105-10221

9017906158

main90179-06158

9017910147

main90179-10147

9165640616

main91656-40616

9451101400

main94511-01400

34 parts on this diagram · 12 diagrams in section
