CAMSHAFT & VALVE

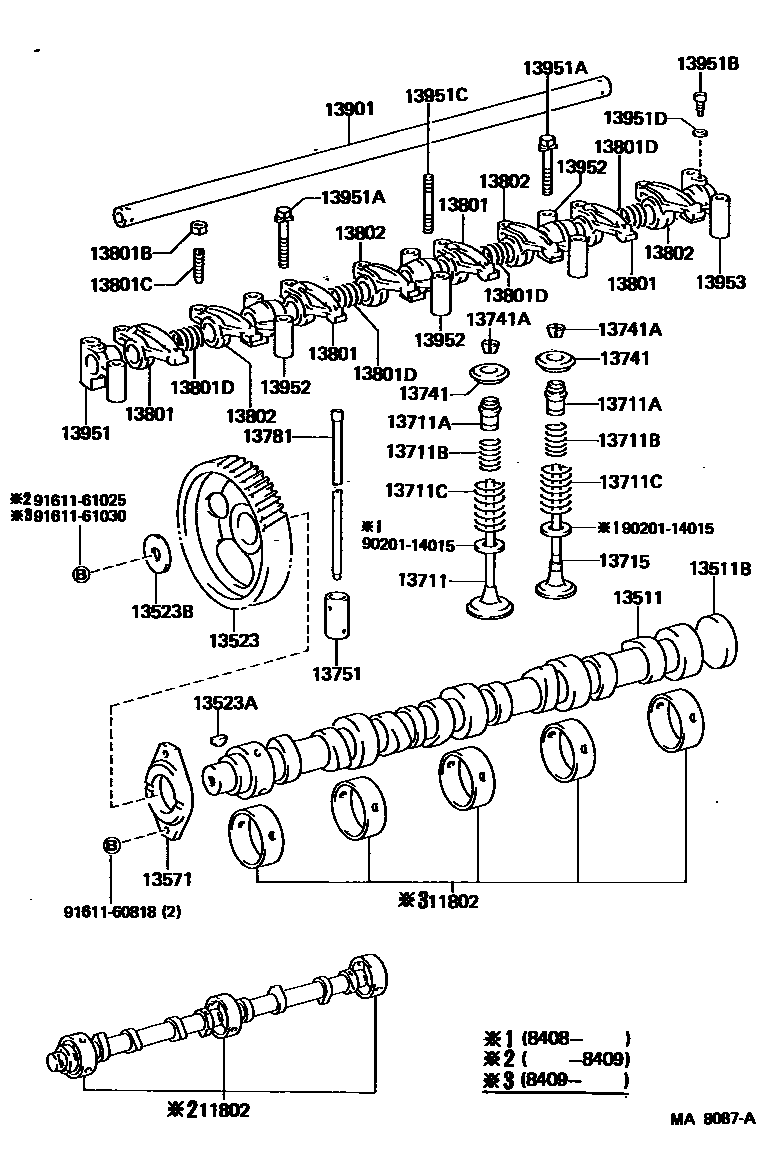

Parts diagram
11802BEARING SET, CAMSHAFT
main11802-56011i198008-198409
STD
main11802-56020i198409-198606
STD,STD
main11802-56021i198606-198708
STD,STD
main11802-60011i198008-198410
STD
main11802-61010i198410-198708
STD,STD
main11802-68010i198008-198411
STD
main11802-68011i198411-198708
STD,STD
main11803-68010i198008-198411
U/S 0.125
main11803-68011i198411-198708
U/S 0.125,U/S 0.125
main11804-60021i198008-198410
U/S 0.25
main11804-61010i198410-198708
U/S 0.25,U/S 0.25
main11804-68010i198008-198411
U/S 0.250
main11804-68011i198411-198708
U/S 0.25,U/S 0.250
main11805-60021i198008-198410
U/S 0.50
main11805-61010i198410-198708
U/S 0.50,U/S 0.50
13511CAMSHAFT
main13511-56010i198008-198409
main13511-56030i198409-198708
main13511-60060i198008-198708
main13511-68010i198008-198708
main13511-68020i198510-198708
13511BPLUG, EXPANSION(FOR CAMSHAFT)
main90331-48010i198008-198708
main90331-51032i198008-198409
OD=51
main90331-55001i198008-198708
OD=55
main90331-56001i198409-198708
OD=56
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13523-56030i198008-198409
N=44
main13523-56040i198409-198708
main13523-60030i198008-198411
main13523-61010i198411-198708
main13523-68010i198008-198708
N=64
13523AKEY, WOODRUFF(FOR TIMING GEAR)
main90280-05010i198008-198609
main95161-10519i198008-198708
13523BWASHER, PLATE(FOR TIMING GEAR)
main90201-10227i198008-198708
main90201-12006i198008-198708
13571PLATE, CAMSHAFT THRUST
main13571-56010i198008-198409
main13571-56020i198409-198708
main13571-60010i198008-198010
main13571-61010i198010-198708
main13571-68010i198008-198708
13711VALVE, INTAKE
main13711-58010i198008-198708
main13711-60021i198008-198411
main13711-61010i198411-198708
LOW-OCTANE SPEC
main13711-61010i198411-198708
HIGH-OCTANE SPEC
main13711-61020i198411-198510
*47
main13711-61020i198411-198708
main13711-68010i198008-198708
13711ASEAL OR RING, O(FOR VALVE STEM OIL)
main90913-02048i198008-198708
main90913-02050i198008-198708
main90913-02051i198008-198708
13711BSPRING, COMPRESSION(FOR INNER)
main90501-23018i198008-198708
main90501-26017i198008-198708
main90501-45342i198008-198708
13711CSPRING, COMPRESSION(FOR OUTER)
main90501-42006i198008-198708
main90501-47003i198008-198708
13715VALVE, EXHAUST
main13715-58010i198008-198410
main13715-58011i198410-198708
main13715-60032i198008-198411
main13715-61010i198008-198202
HONG KONG SPEC
main13715-61010i198008-198210
LOW-OCTANE SPEC
main13715-61010i198008-198411
main13715-61020i198210-198411
LOW-OCTANE SPEC
main13715-61020i198008-198210
main13715-61020i198104-198411
HIGH-OCTANE SPEC
main13715-61020i198411-198510
*47
main13715-61030i198411-198708
main13715-61040i198411-198708
LOW-OCTANE SPEC
main13715-61040i198411-198708
HIGH-OCTANE SPEC
main13715-68010i198008-198708
main13715-68020i198510-198708
13741RETAINER, VALVE SPRING
main13741-56020i198008-198409
main13741-56021i198409-198708
main13741-60030i198008-198708
INTAKE
main13741-60030i198104-198708
INTAKE,HIGH-OCTANE SPEC
main13741-60030i198210-198708
INTAKE,LOW-OCTANE SPEC
main13741-61010i198210-198708
EXHAUST,LOW-OCTANE SPEC
main13741-61010i198008-198708
EXHAUST
main13741-61010i198104-198708
EXHAUST,HIGH-OCTANE SPEC
main13741-68010i198008-198708
13741ALOCK, VALVE SPRING RETAINER
main90913-03005i198008-198708
EXHAUST
main90913-03005i198104-198708
EXHAUST,HIGH-OCTANE SPEC
main90913-03005i198210-198708
EXHAUST,LOW-OCTANE SPEC
main90913-03012i198210-198708
INTAKE,LOW-OCTANE SPEC
main90913-03012i198008-198708
INTAKE
main90913-03012i198104-198708
INTAKE,HIGH-OCTANE SPEC
main90913-03018i198008-198708
main90913-03019i198008-198708
13751LIFTER, VALVE
main13751-47011i198008-198708
STD
main13751-56011i198008-198305
main13751-56012i198305-198409
main13751-56020i198409-198708
main13751-61010i198008-198411
STD
main13751-61020i198411-198708
STD,STD
main13755-47011i198008-198708
O/S 0.05
main13755-61010i198008-198411
O/S 0.05
main13755-61020i198411-198708
O/S 0.05,O/S 0.05
13781ROD, VALVE PUSH
main13781-31011i198008-198409
main13781-56010i198409-198708
main13781-61010i198008-198411
main13781-61020i198411-198708
main13781-68010i198008-198708
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13811-56020i198008-198409
main13811-56030i198409-198708
main13811-61021i198008-198411
main13811-61030i198411-198708
main13811-68010i198008-198403
main13811-68011i198403-198708
main13811-68020i198510-198708
13801BNUT, HEXAGON(FOR VALVE ADJUSTING)
main90041-70001i198409-198604
main90170-08005i198411-198708
main90170-08022i198604-198708
main90170-08094i198403-198505
main90170-10014i198008-198411
main90170-10074i198008-198409
13801CSCREW, VALVE ADJUSTING
main90913-05007i198008-198411
main90913-05020i198403-198708
main90913-05021i198409-198708
13801DSPRING, COMPRESSION(FOR ROCKER ARM)
main90501-14087i198411-198708
main90501-16163i198008-198708
13802ARM SUB-ASSY, VALVE ROCKER, NO.2
main13812-56020i198008-198409
main13812-56030i198409-198708
main13812-61021i198008-198411
main13812-61030i198411-198708
13901SHAFT SUB-ASSY, VALVE ROCKER, NO.1
main13901-56020i198008-198708
main13901-61011i198008-198411
main13901-61020i198411-198708
main13901-68010i198008-198708
13951SUPPORT, VALVE ROCKER, NO.1
main13951-56010i198008-198708
main13951-61012i198008-198708
main13951-68010i198008-198708
13951ABOLT(FOR ROCKER SUPPORT SET)
main90910-01006i198509-198708
*10-1.25PX74-20
main90910-01006i198008-198509
main90910-01012i198509-198708
*10-1.25PX72-20
main91611-60855i198008-198708
*8-1.25PX55-30
main91611-60860i198008-198708
*8-1.25PX60-30
main91611-60865i198008-198708
*8-1.25PX65-30
13951BSCREW OR BOLT(FOR VALVE ROCKER SHAFT LOCK)
main13958-56010i198409-198708
main90149-60001i198008-198409
main91611-60816i198008-198708
*8-1.25PX16-16
13951CBOLT, STUD(FOR ROCKER SUPPORT)
main13994-61010i198008-198411
main13994-61020i198411-198708
main90116-08123i198008-198708
L=84,S=9&29
main92112-60828i198008-198708
L=38,S=10&16
13951DWASHER, SEAL(FOR HEAD COVER SET)
main90201-06177i198008-198708
13952SUPPORT, VALVE ROCKER, NO.2
main13952-56010i198008-198708
main13952-61012i198008-198708
main13952-68010i198008-198708
13953SUPPORT, VALVE ROCKER, NO.3
main13953-56010i198008-198708
main13953-68010i198008-198708
9020114015
9161160818
9161161025
9161161030

33 parts on this diagram · 3 diagrams in section
