FUEL INJECTION SYSTEM

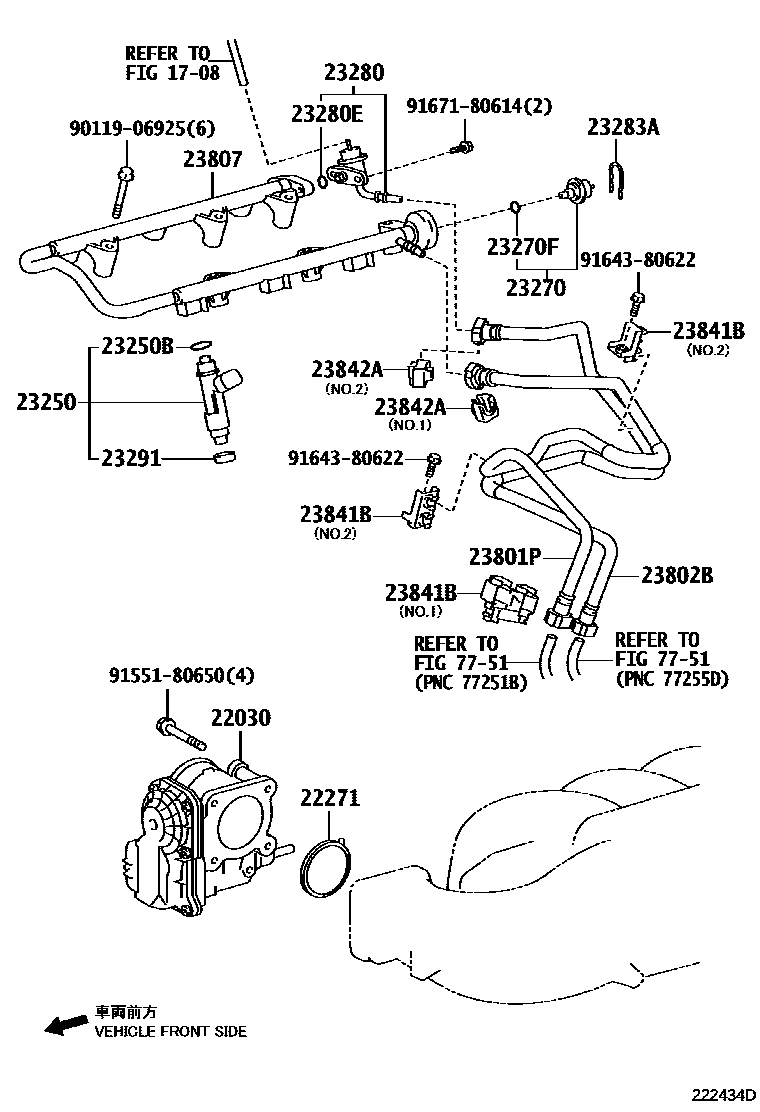

Parts diagram
1708
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-31010i¥52,700200712-201202
main22030-31060i¥52,700201202-201601
main22030-38041i¥58,000201202-201601
main22030-50200i¥83,600200712-201202
22271GASKET, THROTTLE BODY
main22271-31012i¥340200712-201202
main22271-31040i¥340201202-201601
main22271-50050i¥230200712-201601
23250INJECTOR ASSY, FUEL
main23209-39075i¥14,000200712-201202
sub23209-39015¥12,700
main23209-39165i¥13,900201202-201601
main23209-39215i¥13,900201202-201601
sub23209-39445¥12,600
main23209-50080i¥20,100200712-201202
23250BRING, O(FOR FUEL INJECTOR)
main90301-07033i¥140200712-201601
main90301-07037i¥140200712-201601
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-31010i¥6,400200712-200908
sub23270-31080¥6,400
main23270-31080i¥6,400200908-201201
main23270-31140i¥0201201-201601
main23270-50010i¥6,400200712-200904
sub23270-50011¥6,400
main23270-50011i¥6,400200904-201202
sub23270-50012¥6,500
23270FRING, O(FOR PULSATION DAMPER)
main90301-07033i¥140200908-201601
23280REGULATOR ASSY, FUEL PRESSURE
main23280-31010i¥9,700200712-201202
main23280-31051i¥6,000201202-201601
main23280-38060i¥9,700201202-201206
sub23280-38061¥6,600
main23280-38061i¥6,600201206-201601
main23280-50050i¥9,700200712-201202
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07034i¥140200712-201612
main90301-07037i¥140200712-201202
23283AHOLDER, FUEL PRESSURE REGULATOR
main23283-31010i¥160200712-201601
23291INSULATOR, INJECTOR VIBRATION
main23291-23010i¥240200712-201601
main23291-41010i¥340200712-201202
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-31150i200712-201202
main23801-31220i201202-201601
main23801-50071i¥4,370200712-201202
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-31100i200712-201202
main23802-31170i201202-201601
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-31010i¥9,000200712-201202
main23807-31120i¥4,970201202-201601
main23807-50080i¥12,600200712-201202
main23814-38130i¥13,600201202-201205
sub23814-38131¥9,400
main23814-38131i¥9,400201205-201601
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-31030i¥210200712-201202
NO.2
main23841-31110i¥210201202-201601
NO.2
main23841-50020i¥250200712-201601
NO.1
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-31020i¥450200712-201202
NO.1
main23842-31030i¥450200712-201202
NO.2
7751
9011906925
main90119-06925¥80
9155180650
main91551-80650¥80
9164380622
main91643-80622¥110
9167180614
main91671-80614¥60

21 parts on this diagram · 4 diagrams in section
