HEADLAMP CLEANER

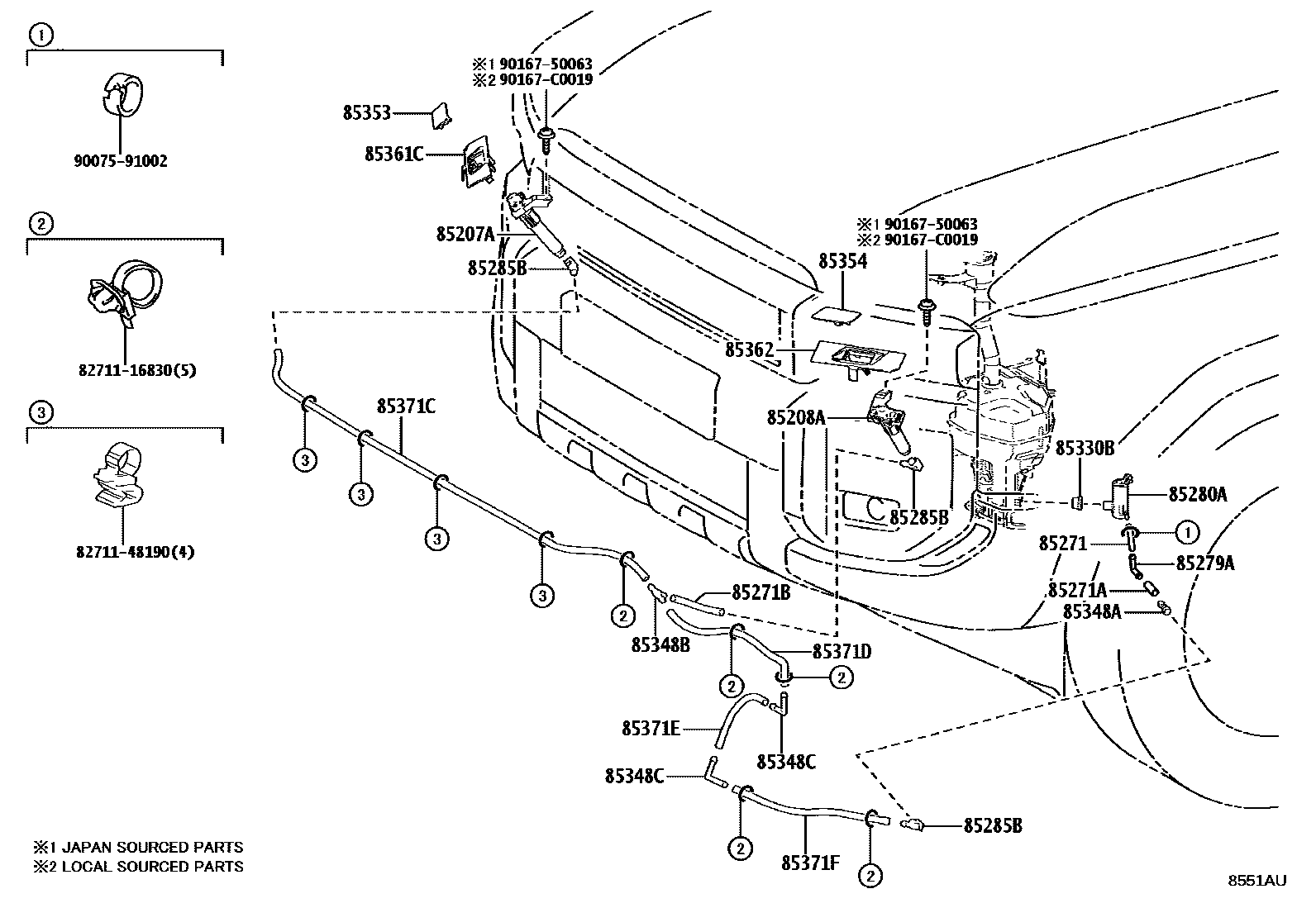

Parts diagram
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-60190i202407
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-60190i202407
85271HOSE, HEADLAMP CLEANER, NO.1
main90075-15059i202407
L=80
85271AHOSE, HEADLAMP CLEANER, NO.2
main90075-15053i202407
L=35
85271BHOSE, HEADLAMP CLEANER, NO.3
main90075-15054i202407
L=120
85279AJOINT, HEADLAMP CLEANER HOSE
main90075-17021i202407
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-47010i202407
85285BJOINT, HEADLAMP CLEANER NOZZLE NO.1
main90075-17009×3i202407
85330BBUSH, HEADLAMP CLEANER WASHER JAR
main90099-32089i202407
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main90075-17012i202407
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main90075-17020i202407
85348CJOINT, HEADLAMP CLEANER HOSE, NO.3
main90075-17021×2i202407
85353COVER, HEADLAMP WASHER, RH
main85353-60903i202407
85354COVER, HEADLAMP WASHER, LH
main85354-60903i202407
85361CBRACKET, WASHER
main85361-60240i202407
85362BRACKET, WASHER, NO.2
main85362-60240i202407
85371CHOSE, HEADLAMP CLEANER, NO.1
main90075-15111i202407
L=1200
85371DHOSE, HEADLAMP CLEANER, NO.2
main90075-15076i202407
L=260
85371EHOSE, HEADLAMP CLEANER, NO.3
main90075-15094i202407
L=180
85371FHOSE, HEADLAMP CLEANER, NO.4
main90075-15098i202407
L=260
8271116830WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271148190WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9007591002
9016750063
90167C0019

25 parts on this diagram · 1 diagram in section
