VACUUM PIPING

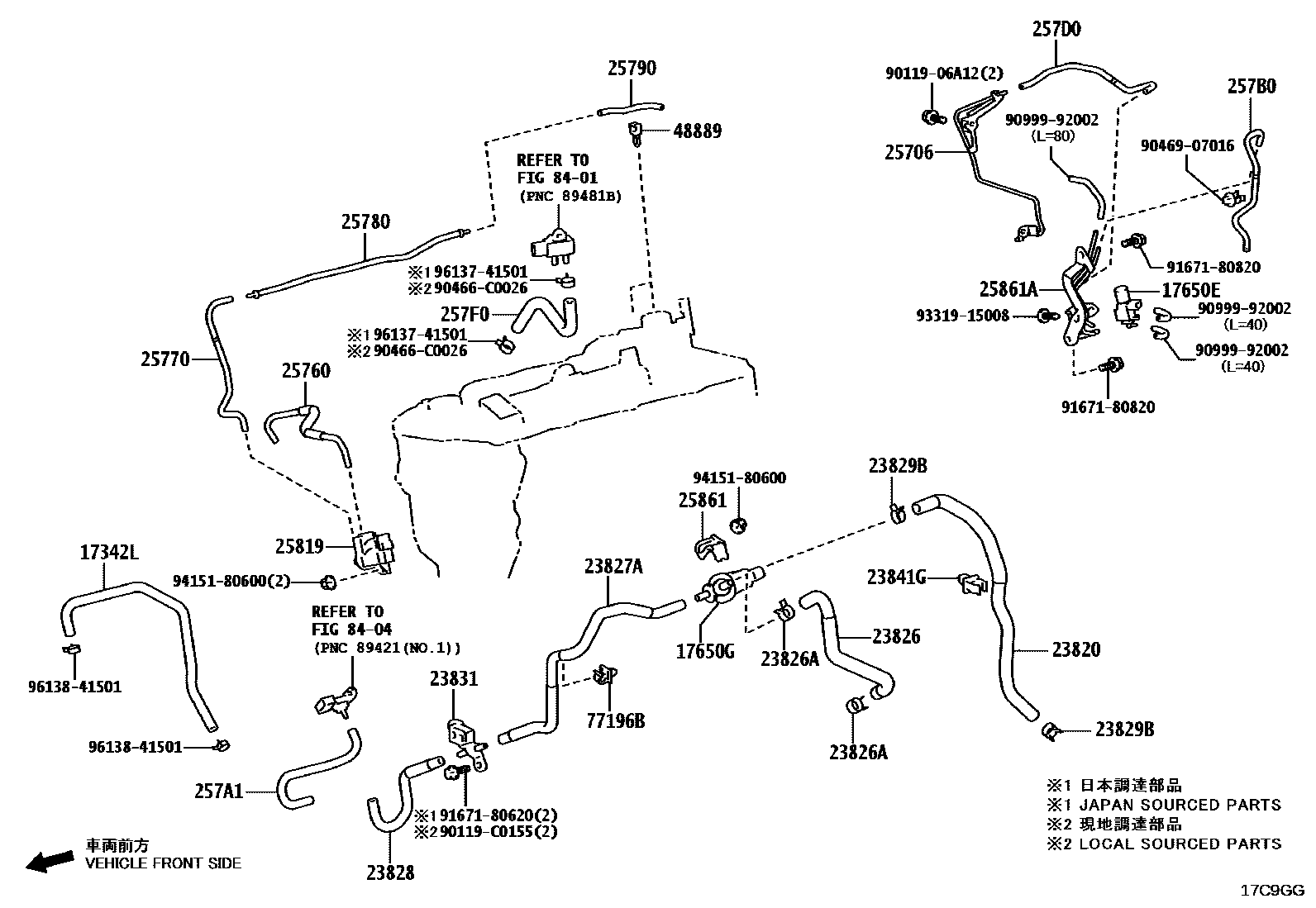

Parts diagram
17342LHOSE, AIR, NO.2
main17342-25010i202407
17650EVALVE, VACUUM SWITCHING
main90910-12089i202407
17650GVALVE, DUTY VACUUM SWITCHING
main90910-12284i202407
23820HOSE ASSY, FUEL VAPOR FEED
main23820-25440i202407
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-25450i202407
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main96138-41901i202407
23827AHOSE, FUEL VAPOR FEED, NO.2
main23827-25230i202407
23828HOSE, FUEL VAPOR FEED, NO.3
main23828-25020i202407
23829BCLIP(FOR FUEL VAPOR FEED HOSE)
main96138-41901i202407
23831CONNECTOR, FUEL VAPOR FEED, NO.1
main23831-25010i202407
23841GCLAMP, FUEL HOSE
main23841-25070i202407
25706PIPE SUB-ASSY, VACUUM TRANSMITTING, NO.1
main25706-25051i202407
25760HOSE ASSY, VACUUM TRANSMITTING
main25760-25080i202407
25770HOSE ASSY, VACUUM TRANSMITTING, NO.2
main25770-25030i202407
25780HOSE ASSY, VACUUM TRANSMITTING, NO.3
main25780-25020i202407
25790HOSE ASSY, VACUUM TRANSMITTING, NO.4
main25791-25010i202407
257A1HOSE, VACUUM TRANSMITTING, NO.5
main257A1-25010i202407
257B0HOSE ASSY, VACUUM TRANSMITTING, NO.6
main257B0-25010i202407
257D0HOSE ASSY, VACUUM TRANSMITTING, NO.8
main257D0-25010i202407
257F0HOSE ASSY, VACUUM TRANSMITTING, NO.10
main257F0-25010i202407
25819VALVE ASSY, VACUUM REGULATING
main25819-0W010i202407
25861BRACKET, VACUUM SWITCHING VALVE
main25861-25030i202407
25861ABRACKET, VACUUM SWITCHING VALVE, NO.2
main25861-25090i202407
48889CLAMP, STABILIZER CONTROL TUBE
main48889-60010i202407
77196BCLAMP, EVAPORATION VENT TUBE, NO.1
main77196-48010i202407
8401
8404
9011906A12
90119C0155
90466C0026
9046907016
9099992002
9167180620
9167180820
9331915008
9415180600
9613741501
9613841501

38 parts on this diagram · 1 diagram in section
