MANIFOLD AIR INJECTION SYSTEM

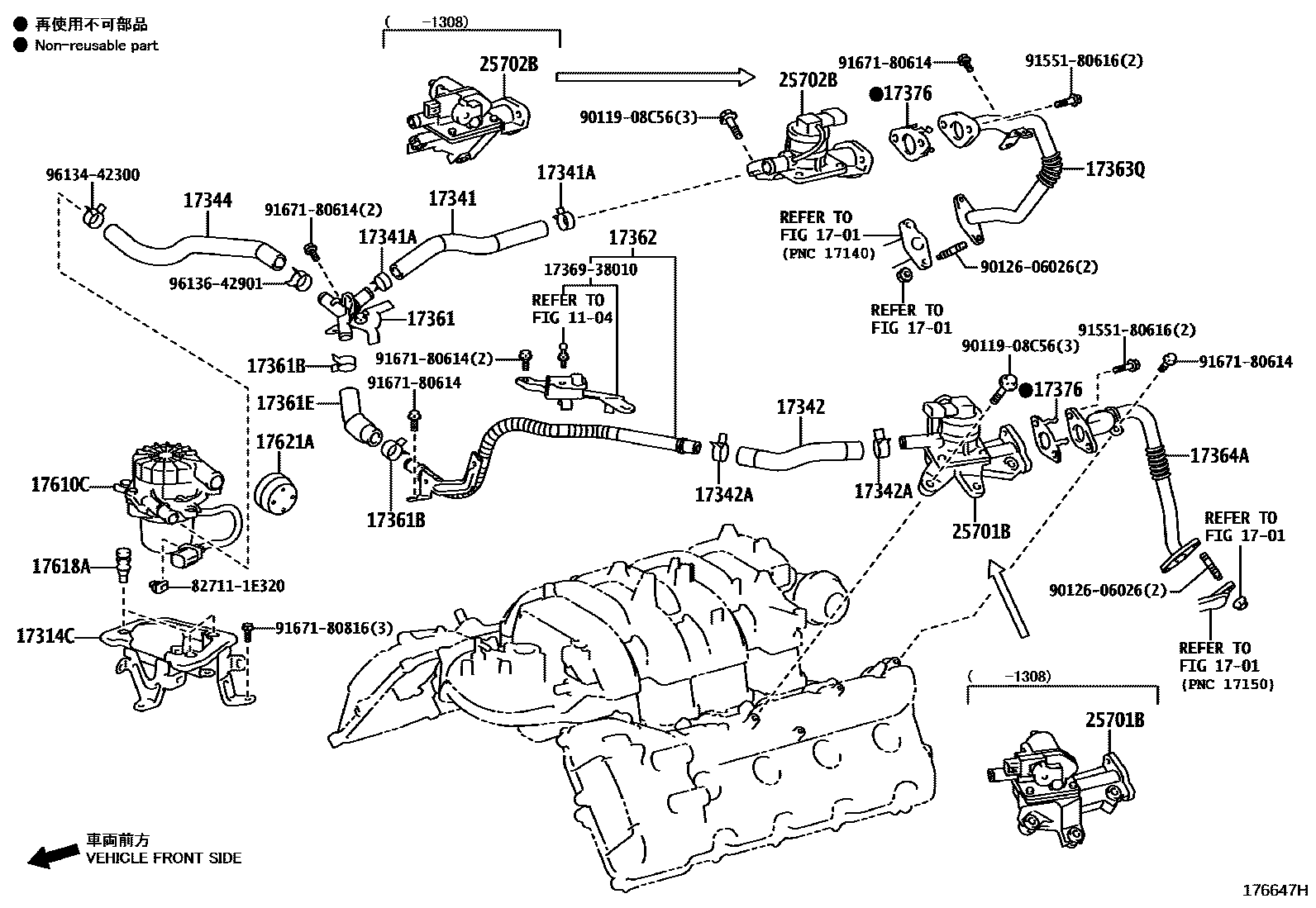

Parts diagram
1104
1701
17314CBRACKET, AIR PUMP
main17314-0W030i200911-201204
main17314-0W031i201205-201908
17341HOSE, NO.1(FOR AIR INJECTION SYSTEM)
main17341-38100i201308-201908
main17341-38110i200911-201308
17341ACLAMP OR CLIP, NO.1(FOR AIR INJECTION SYSTEM HOSE, NO.1)
main90466-26002i200911-201908
17342HOSE, NO.2(FOR AIR INJECTION SYSTEM)
main17342-38070i200911-201308
main17342-38080i201308-201908
17342ACLAMP OR CLIP, NO.2(FOR AIR INJECTION SYSTEM HOSE, NO.2)
main90466-26002i200911-201908
17344HOSE, NO.4(FOR AIR INJECTION SYSTEM)
main17341-38120i200911-201908
17361TUBE, AIR
main17361-38020i200911-201908
17361BCLAMP OR CLIP(FOR AIR TUBE HOSE)
main90466-26002i200911-201908
17361EHOSE, NO.3(FOR AIR TUBE)
main17343-38060i200911-201908
17362TUBE, AIR, NO.2
main17362-38030i200911-201908
17363QTUBE, AIR, NO.3
main17363-38020i200911-201908
17364ATUBE, AIR NO.4
main17364-38010i200911-201908
17376GASKET, AIR TUBE, NO.1
main17376-38030i200911-201908
17610CPUMP ASSY, AIR
main17610-0C040i200911-201908
17618AINSULATOR, AIR PUMP
main17618-0C010i200911-201908
17621AINLET, AIR PUMP
main17621-0C010i200911-201908
25701BVALVE SET, EMISSION CONTROL, NO.1
main25702-38050i200911-201308
main25702-38061i201308-201407
main25702-38062i201408-201908
25702BVALVE SET, EMISSION CONTROL, NO.2
main25701-38100i200911-201308
main25701-38131i201308-201407
main25701-38132i201408-201908
1736938010BRACKET, AIR TUBE SUPPORT
827111E320WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9011908C56
9012606026
9155180616
9167180614
9167180816
9613442300
9613642901

29 parts on this diagram · 1 diagram in section
