REAR FLOOR PANEL & REAR FLOOR MEMBER

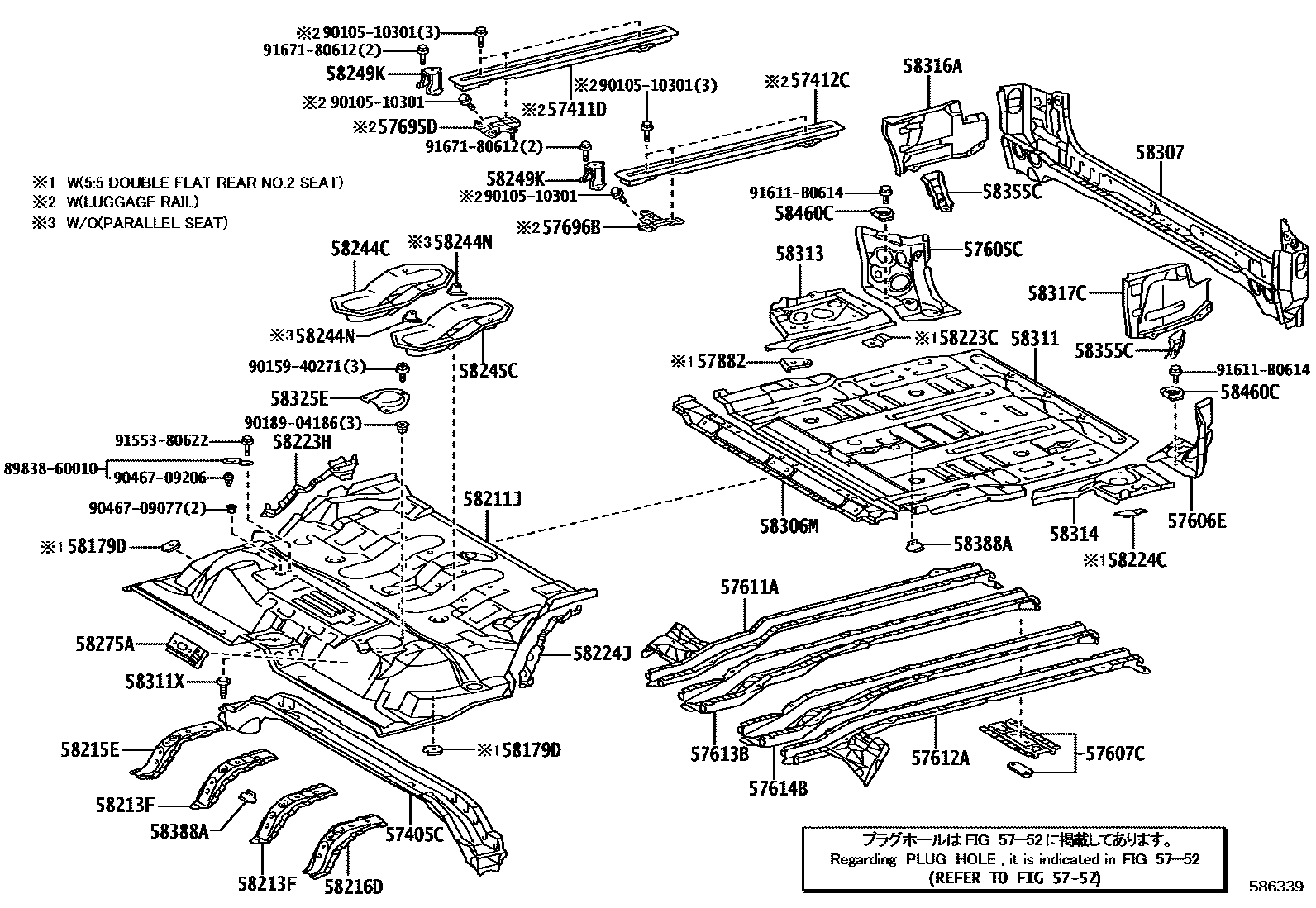

Parts diagram
57405CMEMBER SUB-ASSY, CENTER FLOOR CROSS, REAR
main57405-60010i201708-202312
57411DRAIL, FLOOR SIDE, RH
main57403-60070i201708-201806
LUGGAGE BOX-WITH(UTILITY RAIL)
57412CRAIL, FLOOR SIDE, LH
main57403-60070i201708-201806
LUGGAGE BOX-WITH(UTILITY RAIL)
5752
57605CMEMBER SUB-ASSY, REAR FLOOR CROSS
main57605-60250i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
main57605-60260i201708-202312
main57605-60270i201708
57606EMEMBER SUB-ASSY, REAR FLOOR CROSS, NO.2
main57606-60250i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
main57606-60260i201708-202312
main57606-60270i201708
57607CMEMBER SUB-ASSY, REAR FLOOR CROSS, NO.3
main57607-60040i201708-202312
57611AMEMBER, REAR FLOOR SIDE, RH
main57601-60160i201708
main57601-60200i201708-202202
main57601-60201i202203-202312
57612AMEMBER, REAR FLOOR SIDE, LH
main57601-60160i201708
main57602-60160i201708-202202
main57602-60161i202203-202312
57613BMEMBER, REAR FLOOR SIDE CENTER, RH
main57603-60180i201708
main57603-60250supersedes 57603-60240i201708-202202
FUEL TANK-WITH(SUB TANK)
main57603-60251supersedes 57603-60241i202203-202312
FUEL TANK-WITH(SUB TANK)
main57603-60270i201708-201806
*LES(COLOR) & WITH(AVS)&FUEL TANK-WITH(SUB TANK)&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT POWER
main57603-60271supersedes 57603-60261i202203-202312
FUEL TANK-WITH(SUB TANK)&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN & 5:5DOUBLE FLAT MANUAL
57614BMEMBER, REAR FLOOR SIDE, CENTER LH
main57604-60190i201708
main57603-60270i201708-202202
FUEL TANK-WITH(SUB TANK)&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN & 5:5DOUBLE FLAT MANUAL
main57603-60271supersedes 57603-60261i202203-202312
FUEL TANK-WITH(SUB TANK)&AIR CONDITIONER-DUAL(MANUAL)&REAR SEAT-SLIDEWALK-IN & 5:5DOUBLE FLAT MANUAL
main57604-60130supersedes 57604-60120i201708-202202
FUEL TANK-WITH(SUB TANK)
main57604-60131supersedes 57604-60121i202203-202312
FUEL TANK-WITH(SUB TANK)
57695DBRACKET, REAR FLOOR MOUNTING, NO.2 RH
main58456-60010i201708-201806
LUGGAGE BOX-WITH(UTILITY RAIL)
57696BBRACKET, REAR FLOOR MOUNTING, NO.2 LH
main58457-60010i201708-201806
LUGGAGE BOX-WITH(UTILITY RAIL)
57882REINFORCEMENT, BELT ANCHOR, NO.4
main57882-60020×2i201708
main57882-60040i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
58179DBRACKET, CLAMP FLOOR
main58179-60030×2i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
58211JPAN, CENTER FLOOR
main58211-60090i201708-202312
main58211-60100i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
main58211-60110i201708-202312
REAR SEAT-DOUBLE FOLD&PARALLEL SEAT,10PERSONS SEAT
58213FREINFORCEMENT, CENTER FLOOR PANEL
main58213-60040i201708
main58213-60050×2i201708-202312
58215EBRACKET, REAR SEAT MOUNTING, RH
main58215-60040i201708-202105
main58215-60041i202106-202312
58216DBRACKET, REAR SEAT MOUNTING, LH
main58216-60030i201708-202105
main58216-60031i202106-202312
58223CREINFORCEMENT, SEAT SET, NO.1
main58223-60020i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
58223HREINFORCEMENT, FLOOR PANEL SIDE, RH
main58221-60020i201708-202312
58224CREINFORCEMENT, SEAT SET, NO.2
main58224-60010i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
58224JREINFORCEMENT, FLOOR PANEL SIDE, LH
main58222-60020i201708-202312
58244CBRACKET, REAR SEAT CUSHION MOUNTING, RH
main58245-60020i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
main58245-60030i201708-202312
58244NSTOPPER, REAR SEAT CUSHION BRACKET
main58244-35010×2i201708-202312
REAR SEAT-DOUBLE FOLD&PARALLEL SEAT,10PERSONS SEAT
58245CBRACKET, REAR SEAT CUSHION MOUNTING, LH
main58245-60020i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
main58245-60040i201708-202312
58249KBRACKET, CENTER FLOOR BOARD SUPPORT
main58249-60020×2i201708-202312
58275ARETAINER, REAR SEATBACK TO CENTER FLOOR
main58275-60020i201708-202312
58306MPANEL SUB-ASSY, REAR FLOOR SIDE
main58306-60090i201708-202312
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-60300i201708-201811
main58307-60301i201812
main58307-60290supersedes 58307-60280i201708-201812
FUEL TANK-WITH(SUB TANK)&REAR SEAT-DOUBLE FOLD&PARALLEL SEAT,10PERSONS SEAT
main58307-60291supersedes 58307-60281i201901-202312
FUEL TANK-WITH(SUB TANK)&REAR SEAT-DOUBLE FOLD&PARALLEL SEAT,10PERSONS SEAT
58311PAN, REAR FLOOR
main58311-60B20i201708-202312
main58311-60B40i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
main58311-60B50i201708
main58311-60B30i201708-201806
LUGGAGE BOX-WITH(UTILITY RAIL)
58311XBOLT, REAR FLOOR WELD
main90115-06166i201708-202312
58313PANEL, REAR FLOOR SIDE, RH
main58313-60210i201708-202312
main58313-60230i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
main58313-60240i201708
main58313-60220i201708-202312
REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
58314PANEL, REAR FLOOR SIDE, LH
main58314-60130i201708-202312
main58314-60140i201708-202312
AIR CONDITIONER-DUAL(MANUAL),W(*RR AIR DUCT=PNC 87217G)&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
58316AEXTENSION, REAR FLOOR SIDE PANEL, REAR RH
main58316-35040i201708-202312
main58316-60060i201708
58317CEXTENSION, REAR FLOOR SIDE PANEL, REAR LH
main58317-35030i201708-202312
main58317-60050i201708
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-35010i201708-202312
58355CBRACKET, REAR BUMPER ARM
main58355-60020×2i201708-202312
58388ABRACKET,REAR FLOOR PLATE
main89966-60010×2i201708-202312
58460CSTRIKER ASSY, LUGGAGE HOLD BELT
main58460-35012×2i201708-202312
REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT MANUAL
8983860010
9010510301
9015940271
9018904186
9046709077
9046709206
9155380622
91611B0614
9167180612

49 parts on this diagram · 2 diagrams in section
