REAR AXLE HOUSING & DIFFERENTIAL

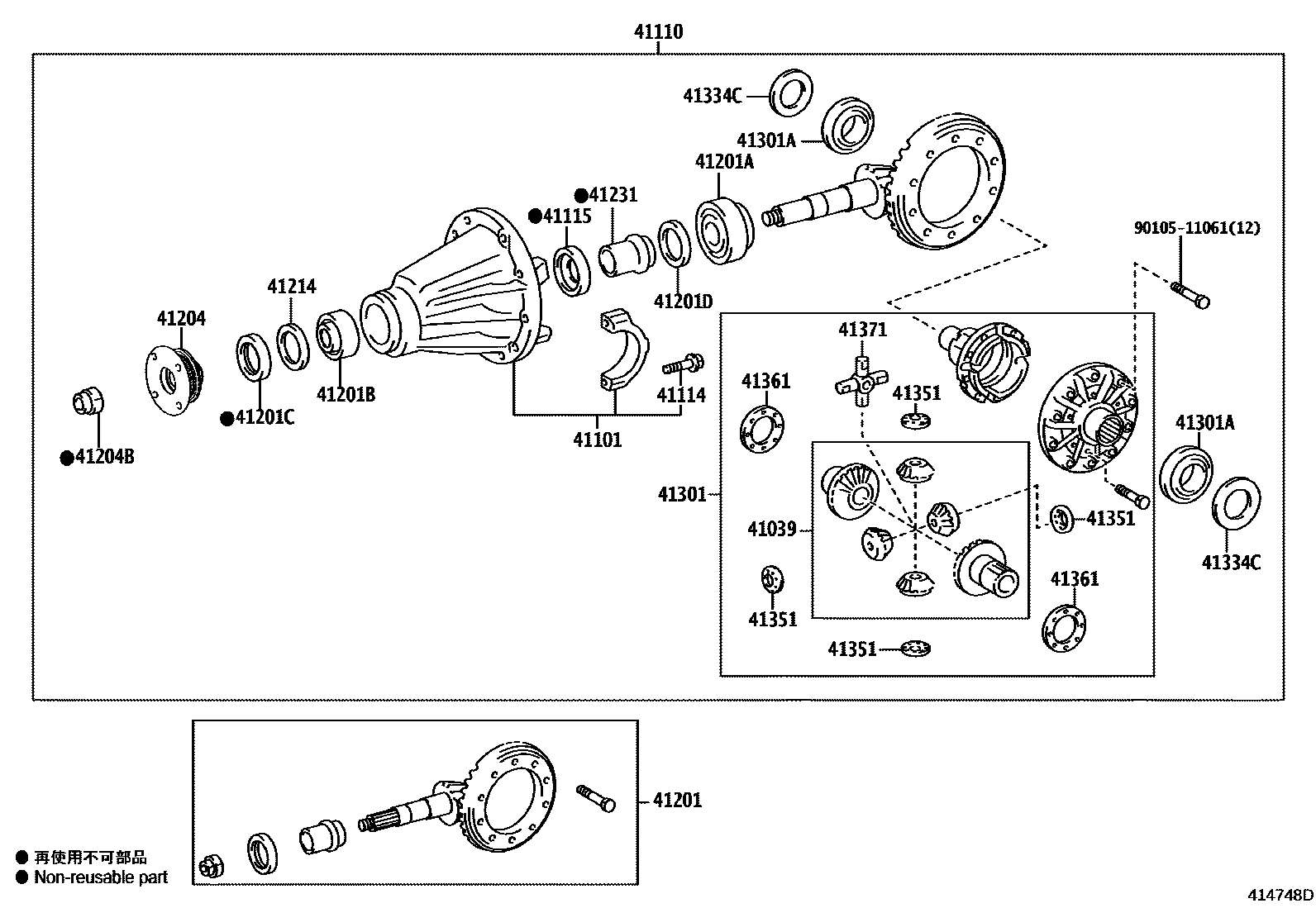

Parts diagram
41039GEAR KIT, DIFFERENTIAL, REAR
main41039-34080i201708-202312
41101CARRIER SUB-ASSY, DIFFERENTIAL, REAR
main41101-35180i201708-202312
41110CARRIER ASSY, DIFFERENTIAL, REAR
main41110-35C80i201708-202312
*FGR=41:11=3.727
main41110-35C90i201708-202312
*FGR=43:11=3.909
main41110-35D20i201708-202312
*FGR=41:9=4.555
main41110-60C60i201708-202312
*FGR=43:9=4.777
main41110-60D60i202208-202312
*FGR=43:11=3.909
41114BOLT, REAR DIFFERENTIAL BEARING CAP
main41114-60020i201708-202312
41115RING, DIFFERENTIAL OIL STORAGE
main41115-35020i201708-202312
41201FINAL GEAR KIT, DIFFERENTIAL, REAR
main41201-80566i201708-202312
*FGR=41:11=3.727
main41201-80567i201708-202312
*FGR=43:11=3.909
main41201-80569i201708-202312
*FGR=41:9=4.555
main41201-80784i201708-202312
*FGR=43:9=4.777
41201ABEARING (FOR REAR DRIVE PINION REAR)
main90366-40132i201708-202312
41201BBEARING (FOR REAR DRIVE PINION FRONT)
main90366-35157i201708-202312
41201CSEAL, OIL (FOR REAR DIFFERENTIAL CARRIER)
main90311-44008i201708-202312
41201DWASHER, PLATE (FOR REAR DIFFERENTIAL DRIVE PINION)
main90564-64062i201708-202312
T=1.85
main90564-64064i201708-202312
T=1.87
main90564-64066i201708-202312
T=1.89
main90564-64068i201708-202312
T=1.91
main90564-64070i201708-202312
T=1.93
main90564-64072i201708-202312
T=1.95
main90564-64074i201708-202312
T=1.97
main90564-64076i201708-202312
T=1.99
main90564-64078i201708-202312
T=2.01
main90564-64080i201708-202312
T=2.03
main90564-64082i201708-202312
T=2.05
main90564-64084i201708-202312
T=2.07
main90564-64086i201708-202312
T=2.09
main90564-64088i201708-202312
T=2.11
main90564-64090i201708-202312
T=2.13
main90564-64092i201708-202312
T=2.15
main90564-64094i201708-202312
T=2.17
main90564-64096i201708-202312
T=2.19
main90564-64098i201708-202312
T=2.21
main90564-64100i201708-202312
T=2.23
main90564-64102i201708-202312
T=2.25
main90564-64104i201708-202312
T=2.27
main90564-64106i201708-202312
T=2.29
main90564-64108i201708-202312
T=2.31
41204FLANGE SUB-ASSY, REAR DRIVE PINION COMPANION, REAR
main41204-35120i201708-202312
41204BNUT (FOR REAR DRIVE PINION)
main90179-22029i201708-202312
OD=43
41214SLINGER, REAR DIFFERENTIAL DRIVE PINION OIL
main41214-35030i201708-202312
41231SPACER, REAR DIFFERENTIAL DRIVE PINION BEARING
main41231-35050i201708-202312
41301CASE SUB-ASSY, REAR DIFFERENTIAL
main41301-35180i201708-202312
main41301-60200i202208-202312
41301ABEARING(FOR REAR DIFFERENTIAL CASE)
main90366-50130i201708-202312
41334CWASHER, PLATE (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90201-52001i201708-202209
T=2.58,MARK 01
main90201-52003i201708-202209
T=2.64,MARK 03
main90201-52005i201708-202209
T=2.70,MARK 05
main90201-52007i201708-202209
T=2.76,MARK 07
main90564-46014i201708-202209
T=2.60,MARK 32
main90564-46015i201708-202209
T=2.62,MARK 33
main90564-46016i201708-202209
T=2.66,MARK 34
main90564-46017i201708-202209
T=2.68,MARK 35
main90564-46018i201708-202209
T=2.72,MARK 36
main90564-46019i201708-202209
T=2.74,MARK 37
main90564-46044i201708-202209
T=2.42,MARK 62
main90564-46045i201708-202209
T=2.44,MARK 63
main90564-46046i201708-202209
T=2.46,MARK 64
main90564-46047i201708-202209
T=2.48,MARK 65
main90564-46048i201708-202209
T=2.50,MARK 66
main90564-46049i201708-202209
T=2.52,MARK 67
main90564-46050i201708-202209
T=2.54,MARK 68
main90564-46051i201708-202209
T=2.56,MARK 69
main90564-46052i201708-202209
T=2.06,MARK 70
main90564-46053i201708-202209
T=2.08,MARK 71
main90564-46054i201708-202209
T=2.10,MARK 72
main90564-46055i201708-202209
T=2.12,MARK 73
main90564-46056i201708-202209
T=2.14,MARK 74
main90564-46057i201708-202209
T=2.16,MARK 75
main90564-46058i201708-202209
T=2.18,MARK 76
main90564-46059i201708-202209
T=2.20,MARK 77
main90564-46060i201708-202209
T=2.22,MARK 78
main90564-46061i201708-202209
T=2.24,MARK 79
main90564-46062i201708-202209
T=2.26,MARK 80
main90564-46063i201708-202209
T=2.28,MARK 81
main90564-46064i201708-202209
T=2.30,MARK 82
main90564-46065i201708-202209
T=2.32,MARK 83
main90564-46066i201708-202209
T=2.34,MARK 84
main90564-46067i201708-202209
T=2.36,MARK 85
main90564-46068i201708-202209
T=2.38,MARK 86
main90564-46069i201708-202209
T=2.40,MARK 87
main90564-59044i202209-202312
T=2.08
main90564-59045i202209-202312
T=2.10
main90564-59046i202209-202312
T=2.12
main90564-59047i202209-202312
T=2.14
main90564-59048i202209-202312
T=2.16
main90564-59049i202209-202312
T=2.18
main90564-59050i202209-202312
T=2.20
main90564-59051i202209-202312
T=2.22
main90564-59052i202209-202312
T=2.24
main90564-59053i202209-202312
T=2.26
main90564-59054i202209-202312
T=2.28
main90564-59055i202209-202312
T=2.30
main90564-59056i202209-202312
T=2.32
main90564-59057i202209-202312
T=2.34
main90564-59058i202209-202312
T=2.36
main90564-59059i202209-202312
T=2.38
main90564-59060i202209-202312
T=2.40
main90564-59061i202209-202312
T=2.42
main90564-59062i202209-202312
T=2.44
main90564-59063i202209-202312
T=2.46
main90564-59064i202209-202312
T=2.48
main90564-59065i202209-202312
T=2.50
main90564-59066i202209-202312
T=2.52
main90564-59067i202209-202312
T=2.54
main90564-59068i202209-202312
T=2.56
main90564-59069i202209-202312
T=2.58
main90564-59070i202209-202312
T=2.60
main90564-59071i202209-202312
T=2.62
main90564-59072i202209-202312
T=2.64
main90564-59073i202209-202312
T=2.66
main90564-59074i202209-202312
T=2.68
main90564-59246i202209-202312
T=2.06
main90564-59247i202209-202312
T=2.70
main90564-59248i202209-202312
T=2.72
main90564-59249i202209-202312
T=2.74
main90564-59250i202209-202312
T=2.76
41351WASHER, REAR DIFFERENTIAL PINION THRUST
main41351-30060i201708-202312
41361WASHER, REAR DIFFERENTIAL SIDE GEAR THRUST, NO.1
main41361-35310i201708-202312
T=0.9
main41361-35310i201708-202312
T=0.9,REAR DIFFERENTIAL LOCK-WITH(ELECTRIC TYPE),RH
main41361-35320i201708-202312
T=1.0
main41361-35320i201708-202312
T=1.0,REAR DIFFERENTIAL LOCK-WITH(ELECTRIC TYPE),RH
main41361-35330i201708-202312
T=1.1,REAR DIFFERENTIAL LOCK-WITH(ELECTRIC TYPE),RH
main41361-35330i201708-202312
T=1.1
main41361-35340i201708-202312
T=1.2,REAR DIFFERENTIAL LOCK-WITH(ELECTRIC TYPE),RH
main41361-35340i201708-202312
T=1.2
main41361-35350i201708-202312
T=1.3,REAR DIFFERENTIAL LOCK-WITH(ELECTRIC TYPE),RH
main41361-35350i201708-202312
T=1.3
41371SPIDER, REAR DIFFERENTIAL
main41371-35040i201708-202312
9010511061
