EPC Data

LOCK CYLINDER SET

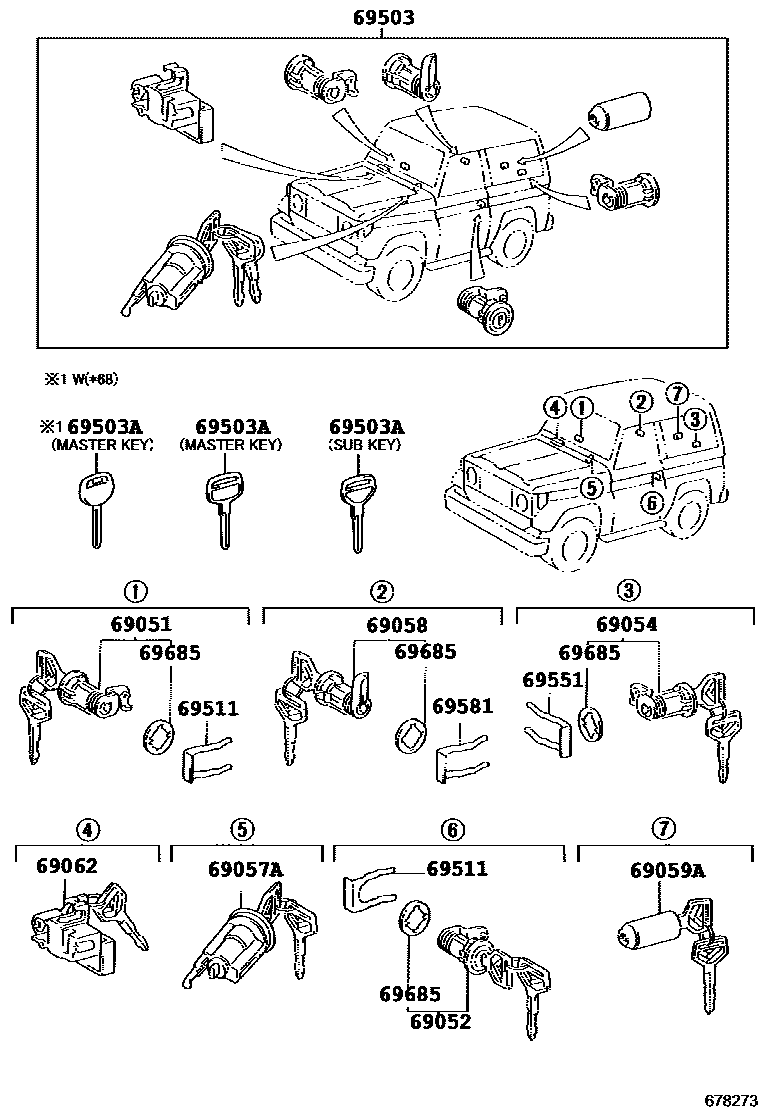

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-60140i200701-200907
main69051-60350i200907-202508
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-60140i200701-200907
main69052-60360i200907-202508
69054CYLINDER & KEY SET, BACK DOOR LOCK
main69052-60140i200701-200907
main69052-60360i200907-202409
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-60211i200701-200907
SOUTH AFRICA SPEC
main69057-60371i200701-200907
main69057-60630i200907-202309
main69057-60660i200907-201608
GCC SPEC(EXCEPT SAUDI ARABIA & UAE)
main69057-60660i200907-201608
SAUDI ARABIA SPEC
main69057-60660i201608-201709
VENEZUELA SPEC&GLOVE BOX-WITH(KEY)
main69057-60660i201608-201709
SAUDI ARABIA SPEC&GLOVE BOX-WITH(KEY)
main69057-60660i201608-201709
GCC(EXCEPT SAUDI ARABIA),YEMEN,IRAQ SPEC&GLOVE BOX-WITH(KEY)
main69057-60660i201608-201709
COLOMBIA SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309
UAE SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309
OMAN SPEC
main69057-60680i202309
OMAN SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309
QATAR SPEC
main69057-60680i202309
QATAR SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309
BAHRAIN SPEC
main69057-60680i202309
BAHRAIN SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309
KUWAIT SPEC
main69057-60680i202309
KUWAIT SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309
YEMEN SPEC
main69057-60680i202309
YEMEN SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309
IRAQ SPEC
main69057-60680i202309
IRAQ SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309
JORDAN SPEC
main69057-60680i202309
JORDAN SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309
SAUDI ARABIA SPEC
main69057-60680i201709-202309
SAUDI ARABIA SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i201709-202309
VENEZUELA SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309
UAE SPEC
main69057-60680i201709-202309
COLOMBIA SPEC&GLOVE BOX-WITH(KEY)
main69057-60680i202309-202508
69058CYLINDER & KEY SET, FUEL FILLER LID
main69058-60120i200701-200907
main69058-60150i200701-200907
main69058-60160i200907-202409
main69058-60170i200907-202309
FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)
main69058-60170i201608-202309
FUEL TANK-130L, WITH(FUEL TANK CAP KEY)
main69058-60170i200907-202309
FUEL TANK-90L, WITH(FUEL TANK CAP KEY)
main69058-60170i202309-202508
69059ACYLINDER & KEY SET, SPARE WHEEL LOCK
main69059-60200i200701-200907
SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69059-60200i200701-200907
FUEL TANK-90L
main69059-60200i200701-200907
FUEL TANK-90L, WITH(SUB TANK)
main69059-60200i200701-200907
FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)
main69059-60270i200907-202309
FUEL TANK-90L, WITH(SUB TANK)
main69059-60270i200907-202309
FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)
main69059-60270i201608-202309
FUEL TANK-130L, WITH(FUEL TANK CAP KEY)
main69059-60270i200907-202309
SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69059-60270i202309
SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69059-60270i202209-202508
main69059-60270i200907-201608
FUEL TANK-90L
69062CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-33190i200907-202508
GLOVE BOX-WITH(KEY)
main69056-33190i202309-202409
main69056-60100-C0i200701-200907
GLOVE BOX-WITH(KEY),BLACK,TRIM1#,4#
main69056-60100-C0i200701-200907
BLACK,TRIM1#,4#
69503CYLINDER SET, LOCK
main69005-60A90i200907-202309
main69005-60B00i200907-202309
GLOVE BOX-WITH(KEY)
main69005-60B50i200907-202410
main69005-60B60i202309-202410
GLOVE BOX-WITH(KEY)
main69005-60C30i202410
main69005-60C40i202410
GLOVE BOX-WITH(KEY)
main69005-60C60i201701-201709
main69005-60C80i200907-201709
SAUDI ARABIA SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60C80i200907-201608
GCC SPEC(EXCEPT SAUDI ARABIA & UAE)&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60C80i200907-201709
VENEZUELA SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60C80i201608-201709
GCC(EXCEPT SAUDI ARABIA),YEMEN,IRAQ SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60C80i201608-201709
COLOMBIA SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60D00i200907-201709
VENEZUELA SPEC&FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main69005-60D00i201608-201709
COLOMBIA SPEC&FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main69005-60D20i201608-201709
COLOMBIA SPEC&GLOVE BOX-WITH(KEY)
main69005-60D20i201608-201709
VENEZUELA SPEC&GLOVE BOX-WITH(KEY)
main69005-60D40i201208-201709
main69005-60D60i200907-201608
main69005-60D80i201608-201709
FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)
main69005-60F40i202410
main69005-60F50i202410
GLOVE BOX-WITH(KEY)
main69005-60F60i201608-201709
COLOMBIA SPEC&FUEL TANK-130L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main69005-60F60i201608-201709
VENEZUELA SPEC&FUEL TANK-130L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main69005-60F60i201608-201709
FUEL TANK-130L, WITH(FUEL TANK CAP KEY)
main69005-60M20i202309
JORDAN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69005-60M20i201709-202309
SAUDI ARABIA SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i201709-202309
VENEZUELA SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i201709-202309
COLOMBIA SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i202309-202409
main69005-60M20i202309
SAUDI ARABIA SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69005-60M20i202309
SAUDI ARABIA SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69005-60M20i202309
SAUDI ARABIA SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
VENEZUELA SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVEBOX-WITH(KEY)
main69005-60M20i202309
UAE SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69005-60M20i202309
UAE SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
UAE SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69005-60M20i202309
UAE SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
OMAN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69005-60M20i202309
OMAN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
OMAN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69005-60M20i202309
OMAN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
QATAR SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69005-60M20i202309
QATAR SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
QATAR SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69005-60M20i202309
QATAR SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
BAHRAIN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69005-60M20i202309
BAHRAIN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
BAHRAIN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69005-60M20i202309
BAHRAIN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
KUWAIT SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69005-60M20i202309
KUWAIT SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
KUWAIT SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69005-60M20i202309
KUWAIT SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
YEMEN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69005-60M20i202309
YEMEN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
YEMEN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69005-60M20i202309
YEMEN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
IRAQ SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69005-60M20i202309
IRAQ SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
IRAQ SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69005-60M20i202309
IRAQ SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
JORDAN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
JORDAN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69005-60M20i202309
JORDAN SPEC&SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVE BOX-WITH(KEY)
main69005-60M20i202309
SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)
main69005-60M20i202309
SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION
main69005-60M30i202309
VENEZUELA SPEC&FUEL TANK-130L, WITH(FUEL TANK CAP KEY)&TIRE & DISK WHEEL-265/70R16C 7J ALUMINUM&GLOVE BOX-WITH(KEY)
main69005-60M30i202309
FUEL TANK-130L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main69005-60M30i201709-202309
FUEL TANK-130L, WITH(FUEL TANK CAP KEY)
main69005-60M30i202309
UAE SPEC&FUEL TANK-130L, WITH(FUEL TANK CAP KEY)
main69005-60M30i202309
VENEZUELA SPEC&FUEL TANK-130L, WITH(FUEL TANK CAP KEY)&TIRE & DISK WHEEL-265/70R16C 7J ALUMINUM WITHOUT(TUBE)&GLOVE BOX-WITH(KEY)
main69005-60M30i202309-202508
main69005-60M30i201709-202309
COLOMBIA SPEC&FUEL TANK-130L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main69005-60M30i201709-202309
VENEZUELA SPEC&FUEL TANK-130L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main69005-60M40i201709-202309
VENEZUELA SPEC&FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main69005-60M40i202209-202509
main69005-60M40i201709-202309
COLOMBIA SPEC&FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main69005-60M40i202309
FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main69005-60M50i202309
GLOVE BOX-WITH(KEY)
main69005-60M50i202309
VENEZUELA SPEC&GLOVE BOX-WITH(KEY)
main69005-60M50i201709-202209
main69005-60M60i202309
GLOVE BOX-WITH(KEY)
main69005-60M60i201709-202309
VENEZUELA SPEC&GLOVE BOX-WITH(KEY)
main69005-60M60i202309
VENEZUELA SPEC&TIRE & DISK WHEEL-265/70R16C 7J ALUMINUM&GLOVE BOX-WITH(KEY)
main69005-60M60i202309
VENEZUELA SPEC&TIRE & DISK WHEEL-265/70R16C 7J ALUMINUM WITHOUT(TUBE)&GLOVE BOX-WITH(KEY)
main69005-60M60i201709-202309
COLOMBIA SPEC&GLOVE BOX-WITH(KEY)
main69005-60M70i202309-202508
GLOVE BOX-WITH(KEY)
main69005-60M70i202309
FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main69005-60M70i201709-202309
FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)
main69005-60M70i202309-202409
main69005-60M80i201709-202508
main69005-60R50i202309
main69005-60R80i202309-202508
main69005-60R90i202309
main69005-60S30i202410
main69005-6A563i200701-200907
main69005-6A571-C0i200701-200907
BLACK,TRIM1#,4#
main69005-6A571-C0i200701-200907
GLOVE BOX-WITH(KEY),BLACK,TRIM1#,4#
main69005-6A714i200701-200907
69503AKEY, BLANK
main90999-00163i200701-200907
MASTER KEY,FUEL TANK-90L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00163i200701-200907
MASTER KEY,FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00163i200701-200907
MASTER KEY,SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main90999-00163i200701-200907
MASTER KEY,GLOVE BOX-WITH(KEY)
main90999-00163i200701-200907
MASTER KEY
main90999-00163i200701-200907
MASTER KEY,SOUTH AFRICA SPEC&FUEL TANK-90L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00163i200701-200907
MASTER KEY,SOUTH AFRICA SPEC&FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00163i200701-200907
MASTER KEY,SOUTH AFRICA SPEC&GLOVE BOX-WITH(KEY)
main90999-00163i200701-200907
MASTER KEY,FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main90999-00165i200701-200907
SUB KEY,FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00165i200701-200907
SUB KEY,GLOVE BOX-WITH(KEY)
main90999-00165i200701-200907
SUB KEY,SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main90999-00165i200701-200907
SUB KEY,FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main90999-00165i200701-200907
SUB KEY,FUEL TANK-90L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00165i200701-200907
SUB KEY
main90999-00165i200701-200907
SUB KEY,SOUTH AFRICA SPEC&FUEL TANK-90L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00165i200701-200907
SUB KEY,SOUTH AFRICA SPEC&FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)&GLOVEBOX-WITH(KEY)
main90999-00165i200701-200907
SUB KEY,SOUTH AFRICA SPEC&GLOVE BOX-WITH(KEY)
main90999-00174i200701-200907
MASTER KEY,W(*68)
main90999-00200i200907-202309
SUB KEY,W(*68)
main90999-00200i200907-202309
SUB KEY,W(*68),GLOVE BOX-WITH(KEY)
main90999-00200i200907-202309
SUB KEY,W(*68),SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main90999-00200i201608-202309
SUB KEY,W(*68),FUEL TANK-130L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00200i200907-202309
SUB KEY,W(*68),FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00200i200907-202309
SUB KEY,W(*68),FUEL TANK-90L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00200i200907-202309
SUB KEY,W(*68),FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main90999-00200i202309
SUB KEY,W(*68),SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVEBOX-WITH(KEY)
main90999-00251i200907-201608
MASTER KEY,W(*68),GLOVE BOX-WITH(KEY)
main90999-00251i200907-201608
MASTER KEY,W(*68),FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main90999-00251i200907-201608
MASTER KEY,W(*68),FUEL TANK-90L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00251i200907-201608
MASTER KEY,W(*68),FUEL TANK-90L, WITH(SUB TANK & FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00251i200907-201608
MASTER KEY,W(*68),SPARE WHEEL CARRIER-BACK DOOR FRAME, WITH(LOCK)&GLOVE BOX-WITH(KEY)
main90999-00251i200907-202309
MASTER KEY,W(*68)
main90999-00251i202309
MASTER KEY,W(*68),FUEL TANK-130L, WITH(FUEL TANK CAP KEY)&GLOVE BOX-WITH(KEY)
main90999-00251i202309
MASTER KEY,W(*68),SPARE WHEEL CARRIER-BACK DOOR FRAME, FOR EXTERNAL PROJECTION&GLOVE BOX-WITH(KEY)
69511RETAINER, FRONT DOOR LOCK CYLINDER
main69511-60010i200701-202508
69551RETAINER, BACK DOOR LOCK CYLINDER
main69511-60010i200701-202409
69581RETAINER, FUEL FILLER LID CYLINDER
main69512-87001i200701-202309
FUEL TANK-90L, WITH(SUB TANK)
main69512-87001i202209-202509
main69512-87001i200701-201208
FUEL TANK-90L
69685PAD, LOCK CYLINDER
main69513-32010i200701-202309
FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main69513-32010i200701-202309
FUEL TANK-90L, WITH(SUB TANK)
main69513-32010i200701-201208
FUEL TANK-90L
main69513-32010i201608-202309
VENEZUELA SPEC&FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main69513-32010i201608-202309
COLOMBIA SPEC&FUEL TANK-90L, WITH(SUB TANK)&GLOVE BOX-WITH(KEY)
main69513-32010i202209-202509

13 parts on this diagram · 4 diagrams in section

LOCK CYLINDER SET — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
