WATER PUMP

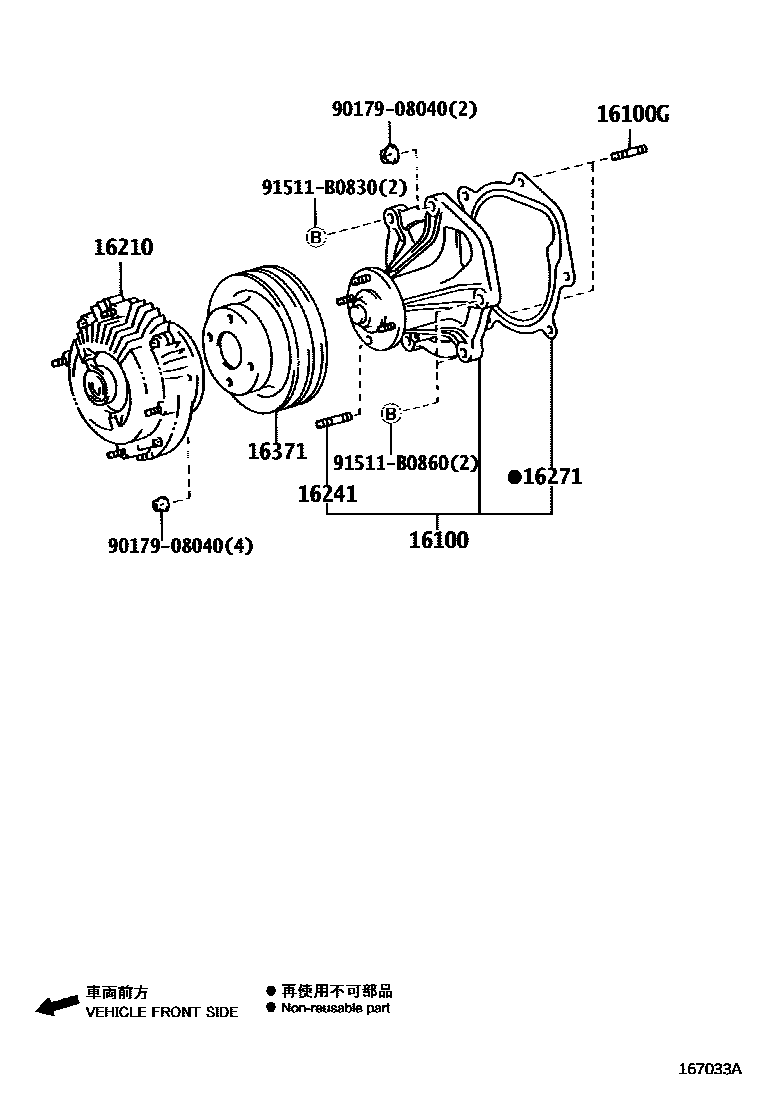

Parts diagram
16100PUMP ASSY, ENGINE WATER
main16100-19235i201608-201612
main16100-19375i202309
main16100-39406i200907-201208
main16100-59365i200701-201602
main16100-59366i201608-202309
main16100-69415i200701-200907
16100GBOLT, STUD(FOR WATER PUMP SET)
main92122-60860×2i200701-200907
16210COUPLING ASSY, FLUID
main16210-0E010×2i202410-202509
UAE SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO5 WITH(ON BOARD DIAGNOSIS)
main16210-17070i200701-201608
main16210-31020i200907-201606
main16210-31021i202309
main16210-51020i201608-202309
main16210-66020i200701-200907
main16210-0E020i202309
EXHAUST EMISSION CONTROL-DIESEL EURO4 WITHOUT(ON BOARD DIAGNOSIS)
16241BOLT, STUD(FOR WATER PUMP COUPLING)
main90116-08112×4i200701-200907
16271GASKET, WATER PUMP
main16271-11010i202309
main16271-17010i201608-202309
main16271-66020i200701-200907
16371PULLEY, FAN
main16371-11020×2i202410-202509
UAE SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO5 WITH(ON BOARD DIAGNOSIS)
main16371-17010i201608-202309
main16371-31040i202309
main16371-51020i200701-201608
main16371-66020i200701-200907
9017908040
91511B0830
91511B0860

9 parts on this diagram · 5 diagrams in section
