HEATING & AIR CONDITIONING - COMPRESSOR

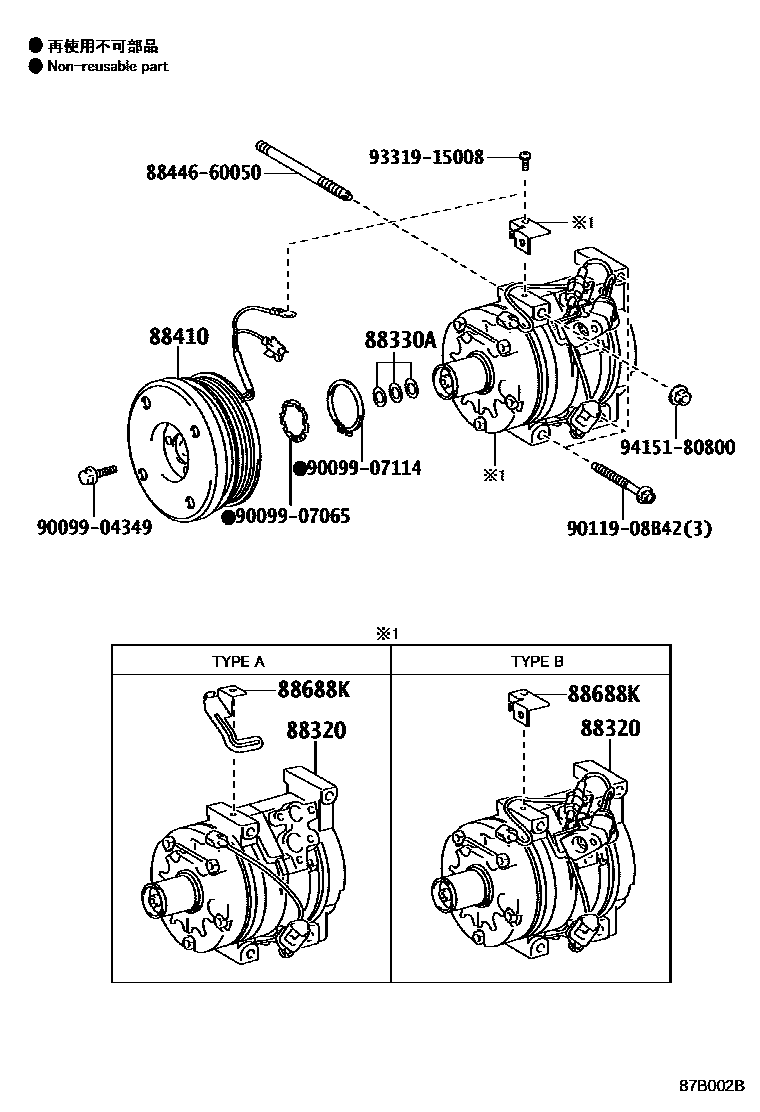

Parts diagram
88320COMPRESSOR ASSY, COOLER
main88320-6A390i200908-201308
TYPE B:REFER ILLUST.
main88320-6A410supersedes 88320-6A540i201506
AIR CONDITIONER-DUAL(MANUAL),TYPE A:REFER ILLUST.
main88320-6A500i201506
main88320-60A02supersedes 88320-60A01i201506
AIR CONDITIONER-DUAL(AUTO)
main88320-60A04i201506
GCC SPEC&AIR CONDITIONER-DUAL(AUTO)
main88320-6A400i200908-201308
AIR CONDITIONER-DUAL(MANUAL),TYPE B:REFER ILLUST.
main88320-6A450supersedes 88320-6A460i201506
GCC SPEC&AIR CONDITIONER-DUAL(AUTO),TYPE B:REFER ILLUST.
main88320-6A470supersedes 88320-6A460i201308-201506
LEATHER SEAT PACKAGE&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLEFLAT MANUAL
main88320-6A480i201308-201506
KAZAKHSTAN,GEORGIA,AZORES SPEC&COLD AREA SPEC&AIR CONDITIONER-SINGLE(AUTO)
main88320-6A490i201308-201506
KAZAKHSTAN,GEORGIA,AZORES SPEC&COLD AREA SPEC&AIR CONDITIONER-DUAL(AUTO)&REAR SEAT-SLIDEWALK-IN&5:5 DOUBLE FLAT MANUAL
main88320-6A510i201308-201506
EGYPT SPEC
88330AWASHER (FOR MAGNET CLUTCH)
main88335-14020supersedes 88335-14020i200908-201308
88410CLUTCH ASSY, MAGNET
main88410-2F010supersedes 88410-2F010i201506
main88410-60450i201609
main88410-60A01i201506-201609
main88410-6A130i200908-201006
main88410-6A140i200908-201308
main88410-6A160i201506
main88410-6A180i200908-201110
main88410-6A150i201308-201506
KAZAKHSTAN,GEORGIA,AZORES SPEC&COLD AREA SPEC&AIR CONDITIONER-SINGLE(AUTO)
88688KBRACKET, COOLER COMPRESSOR
main88688-2D770i200908-201308
main88688-32670supersedes 88688-32670i200908-201308
TYPE B:REFER ILLUST.
main88688-37320supersedes 88688-6B270i200908-201308
TYPE B:REFER ILLUST.
main88688-6B260i201506
TYPE A:REFER ILLUST.
main88688-6B270i201308-201506
main88569-35170i201308-201506
KAZAKHSTAN,GEORGIA,AZORES SPEC&COLD AREA SPEC&AIR CONDITIONER-SINGLE(AUTO)
8844660050BOLT, IDLE PULLEY
9009904349
9009907065
9009907114
9011908B42
9331915008
9415180800

11 parts on this diagram · 7 diagrams in section
