REAR FLOOR PANEL & REAR FLOOR MEMBER

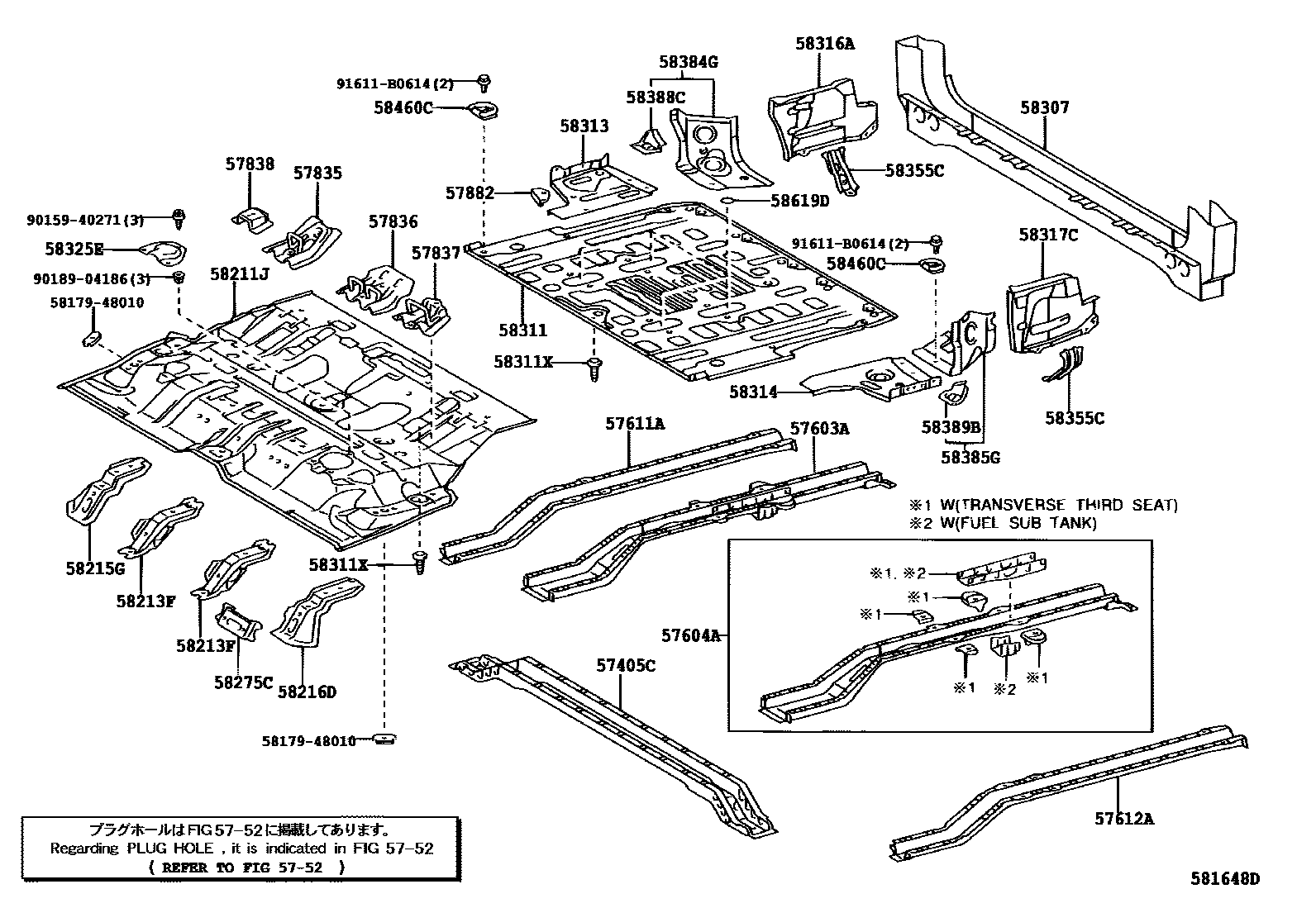

Parts diagram
57405CMEMBER SUB-ASSY, CENTER FLOOR CROSS, REAR
main57405-35010i200209-200607
FUEL TANK-W(FUEL SUB TANK) 180L
main57405-35010i200209-200607
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main57405-35010i200209-200607
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57405-35010i200209-200607
REAR SEAT-PARALLEL
main57405-35010i200209-200607
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main57405-35010i200209-200607
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO
main57405-35010i200209-200607
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main57405-35010i200301-200607
FUEL TANK-W(FUEL SUB TANK) 180L&ABS-W(ABS& VSC & ACTIVE TRACTION CONTROL)
main57405-35010i200309-200607
main57405-35011i200602
5752
57603AMEMBER SUB-ASSY, REAR FLOOR SIDE, REAR RH
main57603-60100i200209
REAR SEAT-PARALLEL
main57603-60100i200408
main57603-60110i200209
AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57603-60110i200209
REAR SEAT-REMOVABLE
main57603-60110i200209
AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main57603-60110i200309-200409
main57603-60120i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main57603-60120i200209
FUEL TANK-W(FUEL SUB TANK) 180L
main57603-60130i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main57603-60130i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main57603-60130i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57603-60140i200408
main57603-60140i200707
REAR SEAT-6:4 SEAT FOR 5DOOR
main57603-60140i200209
REAR SEAT-PARALLEL
main57603-60150i200209-200408
AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57603-60150i200209
AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main57603-60150i200209
REAR SEAT-REMOVABLE
main57603-60160i200209-200311
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main57603-60160i200209
FUEL TANK-W(FUEL SUB TANK) 180L
main57603-60160i200707
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-6:4 SEAT FOR 5DOOR
main57603-60170i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57603-60170i200209-200311
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO
main57603-60170i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main57603-60170i200209
FUEL TANK-W(FUEL SUB TANK) 180L
main57603-60170i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main57603-60170i200301-200707
FUEL TANK-W(FUEL SUB TANK) 180L&ABS-W(ABS& VSC & ACTIVE TRACTION CONTROL)
57604AMEMBER SUB-ASSY, REAR FLOOR SIDE, REAR LH
main57604-60030i200209
REAR SEAT-PARALLEL
main57604-60030i200408
main57604-60040i200209
AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57604-60040i200209
AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main57604-60040i200209
REAR SEAT-REMOVABLE
main57604-60040i200309-200409
main57604-60050i200209
FUEL TANK-W(FUEL SUB TANK) 180L
main57604-60050i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main57604-60060i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main57604-60060i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57604-60060i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main57604-60070i200408
main57604-60070i200707
REAR SEAT-6:4 SEAT FOR 5DOOR
main57604-60070i200209
REAR SEAT-PARALLEL
main57604-60080i200209-200408
AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57604-60080i200209
REAR SEAT-REMOVABLE
main57604-60080i200209
AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main57604-60090i200209-200311
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main57604-60090i200707
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-6:4 SEAT FOR 5DOOR
main57604-60090i200209
FUEL TANK-W(FUEL SUB TANK) 180L
main57604-60100i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main57604-60100i200209-200311
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO
main57604-60100i200301-200707
FUEL TANK-W(FUEL SUB TANK) 180L&ABS-W(ABS& VSC & ACTIVE TRACTION CONTROL)
main57604-60100i200209
FUEL TANK-W(FUEL SUB TANK) 180L
main57604-60100i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57604-60100i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
57611AMEMBER, REAR FLOOR SIDE, RH
main57601-60150i200209-200908
main57601-60160i200209-200908
57612AMEMBER, REAR FLOOR SIDE, LH
main57601-60150i200209-200908
main57601-60160i200209-200908
57835REINFORCEMENT, REAR NO.1 SEAT LEG, REAR NO.1
main57835-60010i200209
REAR SEAT-PARALLEL
main57835-60010i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main57835-60010i200309-200409
main57835-60020i200209
57836REINFORCEMENT, REAR NO.1 SEAT LEG, REAR NO.2
main57836-60010i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main57836-60010i200209
REAR SEAT-PARALLEL
main57836-60010i200309-200409
main57836-60020i200209
57837REINFORCEMENT, REAR NO.1 SEAT LEG, REAR NO.3
main57837-60010i200309-200409
main57837-60010i200209
REAR SEAT-PARALLEL
main57837-60010i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
57838REINFORCEMENT, REAR NO.1 SEAT LEG, REAR NO.4
main57838-60010i200209
REAR SEAT-PARALLEL
main57838-60010i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main57838-60010i200309-200409
main57838-60020i200209
57882REINFORCEMENT, BELT ANCHOR, NO.4
main57882-60020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57882-60020i200209
AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main57882-60020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main57882-60020i200209
REAR SEAT-REMOVABLE
main57882-60020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main57882-60020i200209
AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main57882-60020i200309-200409
58211JPAN, CENTER FLOOR
main58211-60070i200209-200409
main58211-60080i200209
58213FREINFORCEMENT, CENTER FLOOR PANEL
main58205-60020i200209
REAR SEAT-PARALLEL
main58205-60020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58205-60020i200309-200409
main58213-60040i200209
58215GBRACKET, REAR SEAT MOUNTING, NO.1
main58215-35020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58215-35020i200209
REAR SEAT-PARALLEL
main58215-35020i200309-200409
main58215-60010i200209
58216DBRACKET, REAR SEAT MOUNTING, LH
main58216-35020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58216-35020i200309-200409
main58216-35020i200209
REAR SEAT-PARALLEL
58275CBRACKET, WIRE HARNESS PROTECTOR
main58275-35020i200209
REAR SEAT-PARALLEL
main58275-35020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58275-35020i200309-200409
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-60190i200309-200409
main58307-60190i200209
REAR SEAT-PARALLEL
main58307-60200i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main58307-60200i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main58307-60200i200209-200311
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58307-60200i200209-200311
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO
main58307-60200i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main58307-60200i200209
FUEL TANK-W(FUEL SUB TANK) 180L
main58307-60200i200707
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-6:4 SEAT FOR 5DOOR
main58307-60200i200301-200707
FUEL TANK-W(FUEL SUB TANK) 180L&ABS-W(ABS& VSC & ACTIVE TRACTION CONTROL)
58311PAN, REAR FLOOR
main58311-60590i200209-200405
main58311-60591i200707-200908
REAR SEAT-6:4 SEAT FOR 5DOOR
main58311-60591i200707-200908
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-6:4 SEAT FOR 5DOOR
main58311-60591i200405-200908
main58311-60600i200209-200405
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main58311-60600i200209-200405
REAR SEAT-REMOVABLE
main58311-60600i200209-200405
AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main58311-60600i200209-200405
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main58311-60600i200209-200405
AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main58311-60600i200209-200405
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main58311-60600i200309-200405
main58311-60601i200405-200409
main58311-60601i200405-200908
AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main58311-60601i200405-200908
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main58311-60601i200405-200908
REAR SEAT-REMOVABLE
main58311-60601i200405-200908
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main58311-60601i200405-200908
AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main58311-60601i200405-200908
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main58311-60610i200209-200405
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58311-60610i200209-200405
REAR SEAT-PARALLEL
main58311-60611i200405-200908
REAR SEAT-PARALLEL
main58311-60611i200405-200908
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58311-60620i200209-200807
main58311-60621i200808-200809
main58311-60622i200809-200908
58311XBOLT, REAR FLOOR WELD
main90115-06166i200209-200908
AIR CONDITIONER-DUAL AUTO
main90115-06166i200301-200707
ABS-W(ABS& VSC & ACTIVE TRACTION CONTROL)
main90115-06166i200209-200908
AIR CONDITIONER-DUAL MANUAL
main90115-06166i200309
58313PANEL, REAR FLOOR SIDE, RH
main58313-35080i200209
main58313-35080i200707
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-6:4 SEAT FOR 5DOOR
main58313-35080i200707
REAR SEAT-6:4 SEAT FOR 5DOOR
main58313-60170i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main58313-60170i200209
REAR SEAT-REMOVABLE
main58313-60190i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main58313-60190i200209-200311
AIR CONDITIONER-DUAL AUTO
main58313-60190i200209
AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main58313-60190i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main58313-60190i200209-200311
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO
main58313-60190i200209
AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main58313-60190i200301-200707
ABS-W(ABS& VSC & ACTIVE TRACTION CONTROL)
main58313-60190i200301-200707
FUEL TANK-W(FUEL SUB TANK) 180L&ABS-W(ABS& VSC & ACTIVE TRACTION CONTROL)
main58313-60190i200309-200409
main58313-60200i200209
58314PANEL, REAR FLOOR SIDE, LH
main58314-60120i200209
REAR SEAT-PARALLEL
main58314-60120i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58314-60120i200309-200409
58316AEXTENSION, REAR FLOOR SIDE PANEL, REAR RH
main58316-35040i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main58316-35040i200301-200707
FUEL TANK-W(FUEL SUB TANK) 180L&ABS-W(ABS& VSC & ACTIVE TRACTION CONTROL)
main58316-35040i200209
FUEL TANK-W(FUEL SUB TANK) 180L
main58316-35040i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main58316-35040i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main58316-35040i200209
REAR SEAT-PARALLEL
main58316-35040i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58316-35040i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO
main58316-35040i200309-200409
main58316-35040i200707
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-6:4 SEAT FOR 5DOOR
main58316-60060i200209
58317CEXTENSION, REAR FLOOR SIDE PANEL, REAR LH
main58317-35030i200209
FUEL TANK-W(FUEL SUB TANK) 180L
main58317-35030i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main58317-35030i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main58317-35030i200209
REAR SEAT-PARALLEL
main58317-35030i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58317-35030i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO
main58317-35030i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main58317-35030i200301-200707
FUEL TANK-W(FUEL SUB TANK) 180L&ABS-W(ABS& VSC & ACTIVE TRACTION CONTROL)
main58317-35030i200707
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-6:4 SEAT FOR 5DOOR
main58317-35030i200309-200409
main58317-60050i200209
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-35010i200209-200409
58355CBRACKET, REAR BUMPER ARM
main58355-35020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO&REAR SEAT-REMOVABLE
main58355-35020i200301-200707
FUEL TANK-W(FUEL SUB TANK) 180L&ABS-W(ABS& VSC & ACTIVE TRACTION CONTROL)
main58355-35020i200209
FUEL TANK-W(FUEL SUB TANK) 180L
main58355-35020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-REMOVABLE
main58355-35020i200209
REAR SEAT-PARALLEL
main58355-35020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58355-35020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL AUTO
main58355-35020i200209
FUEL TANK-W(FUEL SUB TANK) 180L&AIR CONDITIONER-DUAL MANUAL&REAR SEAT-REMOVABLE
main58355-35020i200309-200409
main58355-35020i200707
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-6:4 SEAT FOR 5DOOR
58384GGUSSET, LOWER BACK, UPPER RH
main58384-60040i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58384-60040i200209
REAR SEAT-PARALLEL
main58384-60040i200309-200409
58385GGUSSET, LOWER BACK, UPPER LH
main58385-60040i200209
REAR SEAT-PARALLEL
main58385-60040i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58385-60040i200309-200409
58388CPLATE, BODY LOWER BACK REINFORCEMENT, RH
main58388-60040i200209
REAR SEAT-PARALLEL
main58388-60040i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58388-60040i200309-200409
58389BPLATE, BODY LOWER BACK REINFORCEMENT, LH
main58389-60040i200209
REAR SEAT-PARALLEL
main58389-60040i200209
FUEL TANK-W(FUEL SUB TANK) 180L&REAR SEAT-PARALLEL
main58389-60040i200309-200409
58460CSTRIKER ASSY, LUGGAGE HOLD BELT
main58460-35012i200209-200409
58619DSHEET, CENTER FLOOR SILENCER SUB
main58619-60010i200209-200409
5817948010STAY, FRONT CROSSMEMBER TO LOWER SHROUD, LH
9015940271
9018904186
91611B0614

35 parts on this diagram · 2 diagrams in section

REAR FLOOR PANEL & REAR FLOOR MEMBER — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
