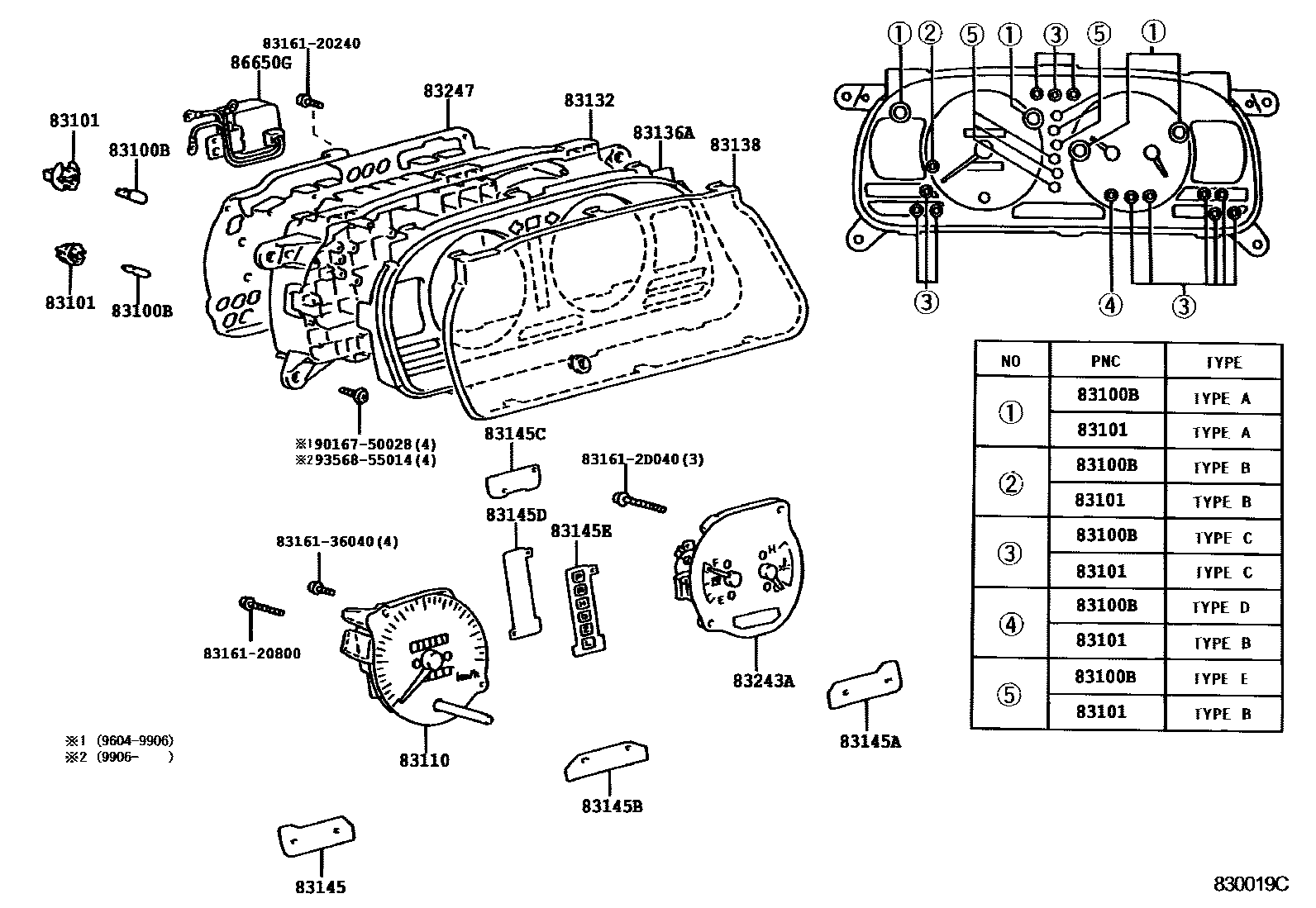

METER

83100BBULB, COMBINATION METER, NO.1
12V 3.4W,W(BLUE CAP),TYPE A:REFER TO ILLUSTRATION
12V 3.4W,W(BLUE CAP)
12V 3.0W,TYPE D:REFER TO ILLUSTRATION
12V 3.0W
14V 2.0W,TYPE F:REFER TO ILLUSTRATION, CHINA SPEC
14V 2.0W,TYPE F:REFER TO ILLUSTRATION
14V 2.0W
12V 1.4W,W(SOCKET),TYPE A:REFER TO ILLUSTRATION
12V 1.4W,W(SOCKET)
12V 1.4W,W(SOCKET),TYPE C:REFER TO ILLUSTRATION, CHINA SPEC
14V 3.0W,W(SOCKET)
14V 3.0W,W(SOCKET),TYPE D:REFER TO ILLUSTRATION, CHINA SPEC
12V 3.4W,W(BLUE CAP),TYPE A:REFER TO ILLUSTRATION, CHINA SPEC
12V 3.4W,W(BLUE CAP)
14V 3.0W,W(SOCKET)
14V 3.0W,W(SOCKET),TYPE C:REFER TO ILLUSTRATION
12V 1.4W,W(BLUE CAP),TYPE E:REFER TO ILLUSTRATION
12V 1.4W,W(BLUE CAP)
12V 1.4W,W(BLUE CAP),TYPE B:REFER TO ILLUSTRATION, CHINA SPEC
14V 1.12W,W(SOCKET),TYPE B:REFER TO ILLUSTRATION
14V 1.12W,W(SOCKET)
14V 0.84W,W(SOCKET)
14V 0.84W,W(SOCKET),TYPE D:REFER TO ILLUSTRATION
12V 1.12W,W(SOCKET),TYPE E:REFER TO ILLUSTRATION, CHINA SPEC
12V 1.12W,W(SOCKET),TYPE E:REFER TO ILLUSTRATION
12V 1.4W,W(BLUE CAP)
12V 1.4W,W(BLUE CAP),TYPE B:REFER TO ILLUSTRATION
12V 1.2W W/O SOCKET,TYPE C:REFER TO ILLUSTRATION
12V 1.2W W/O SOCKET
83101SOCKET SUB-ASSY, COMBINATION METER BULB
TYPE B:REFER TO ILLUSTRATION
TYPE A:REFER TO ILLUSTRATION
TYPE C:REFER TO ILLUSTRATION
83110SPEEDOMETER ASSY
MPH & KM/H
MPH & KM/H
MPH & KM/H
KM/H
KM/H SAUDI ARABIA SPEC
KM/H
MPH & KM/H
KM/H
KM/H
MPH & KM/H
MPH & KM/H
83132CASE, COMBINATION METER
W(TACHOMETER)
W(ACTIVE TRC)
W(VSC & ACTIVE TRC)
NIGERIA SPEC & W(AIR CLEANERPLUGGING WARNINNG)
sub83841-6B611
W(AIR CLEANER PLUGGING WARNING)
W(AIR CLEANER PLUGGING WARNING)
NIGERIA SPEC
W(AIR CLEANER PLUGGING WARNING)
CHINA SPEC
83136ACOVER, COMBINATION METER
main83851-60060iLJ95,RZJ95..MTM..GX;KZJ9#,LJ90,RZJ90,VZJ95..MTM..(DSL,EFI,TD)..(ARL,GEN)199604-199906
W(TACHOMETER)
83138GLASS, SPEEDOMETER
main83852-6B160iRZJ95..ATM..GCC;RZJ95..ARL,GEN,MA;KZJ9#,LJ9#,RZJ90,VZJ9#..ARL,GCC,GEN,MA199906-200412
83145LENS, METER, NO.1
CHINA SPEC
sub83831-60050
sub83831-60160
TYPE A
TYPE B
sub83831-60240
sub83831-60240
main83831-6B160iRZJ95..ATM..GCC;RZJ95..ARL,GEN,MA;KZJ9#,LJ9#,RZJ90,VZJ9#..ARL,GCC,GEN,MA199906-200412
83145BLENS, METER, NO.3
W(AUTOMATIC OIL TEMP & IMMOBILIZER)
W(AUTOMATIC OIL TEMP)
83145CLENS, METER, NO.4
CHINA SPEC
83145DLENS, METER, NO.5
83145ELENS, METER, NO.6
83243AGAUGE SUB-ASSY, FUEL RECEIVER
W(TACHOMETER)
W(ACTIVE TRC)
W(VSC & ACTIVE TRC)
CHINA SPEC
CHINA SPEC
83247PLATE, METER CIRCUIT
W(TACHOMETER)
CHINA SPEC
W(AIR CLEANER PLUGGING WARNING & TACHOMETER)
W(AIR CLEANER PLUGGING WARNING)
W(AIR CLEANER PLUGGING WARNING)
W(AIR CLEANER PLUGGING WARNING)
W(AIR CLEANER PLUGGING WARNING)
W(AIR CLEANER PLUGGING WARNING)
W(AIR CLEANER PLUGGING WARNING)
W(AIR CLEANER PLUGGING WARNING)
86650GBUZZER ASSY
8316120240CASE, COMBINATION METER MIRROR, NO.1
main83161-20240
8316120800CASE, COMBINATION METER MIRROR, NO.1
main83161-20800
831612D040CASE, COMBINATION METER MIRROR, NO.1
main83161-2D040
8316136040CASE, COMBINATION METER MIRROR, NO.1
main83161-36040
9016750028
main90167-50028
9356855014
main93568-55014
21 parts on this diagram · 7 diagrams in section
