BRAKE TUBE & CLAMP

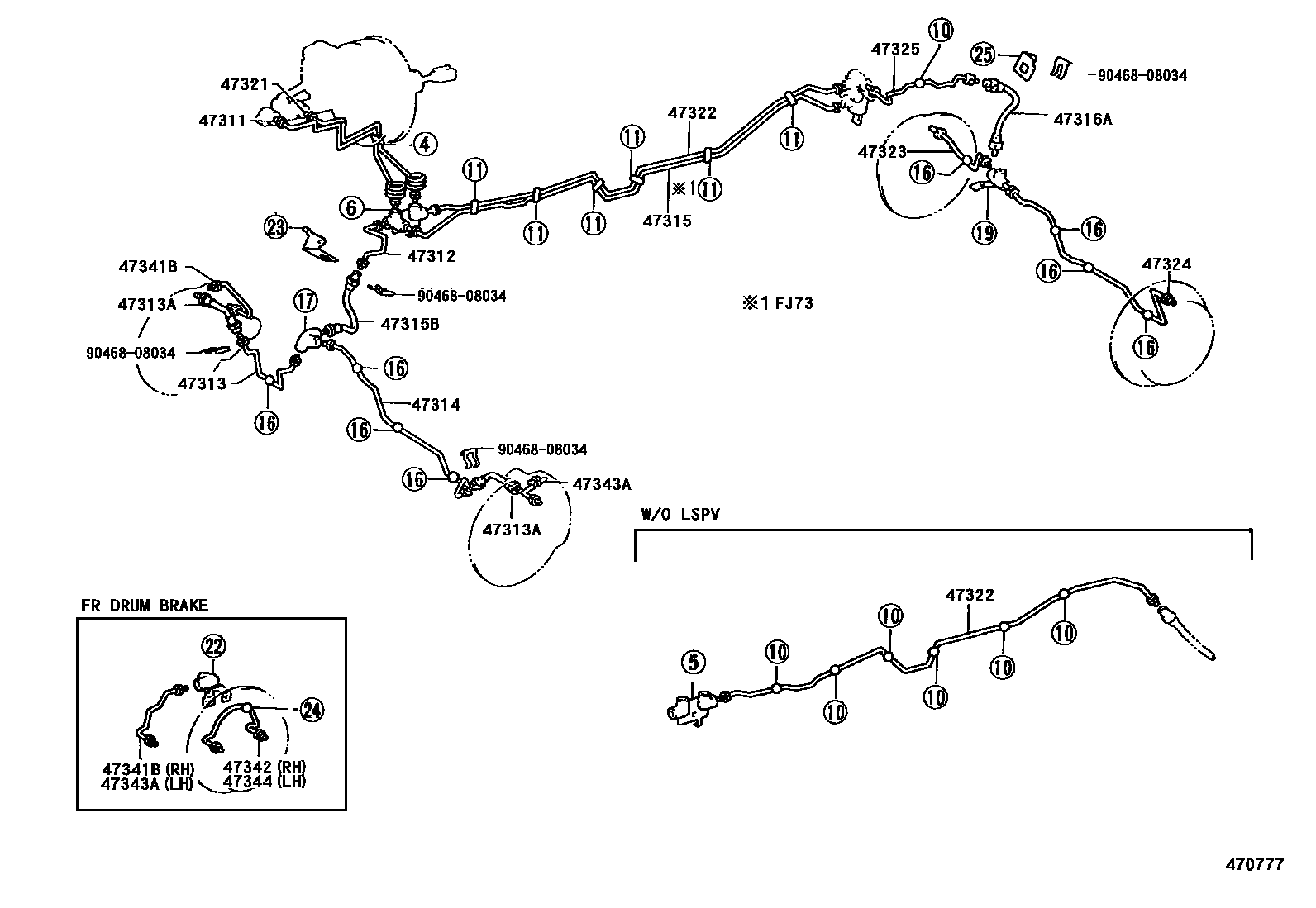

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47312-60501i199001-199208
main47312-60512i199001-199208
main47312-60522i199001-199011
main47312-60532i199011-199305
main47312-60533i199305-199604
main47312-60541i199004-199305
main47312-60542i199305-199604
main47312-60551i199001-199305
main47312-60552i199305-199604
main47312-60561i199001-199305
main47312-60670i199001-199108
main47312-60671i199305-199501
main47312-60680i199001-199108
main47312-60681i199108-199305
main47312-60730i199011-199305
main47312-60731i199305-199604
main47312-60740i199011-199305
main47312-60741i199305-199604
main47312-60750i199305-199908
main47312-60760i199201-199305
main47312-60820i199305-199604
main47312-60830i199305-199604
main47312-6A071i199908-200108
main47312-6A072i200108-200701
main47312-6A081i199908-200108
main47312-6A091i199908-200108
main47312-6A101i199908-200108
main47312-6A102i200108-200701
main47312-6A110i200108-200701
main47312-6A120i200108-200701
47312TUBE, FRONT BRAKE, NO.2
main47313-60131i199001-199108
main47313-60151i199001-199305
main47313-60152i199305-199604
main47313-60161i199305-199604
main47313-60190i199305-200007
main47313-60200i199001-199208
main47313-60230i199305-199604
main47313-60341i199908-200108
main47313-60350i200108-200605
47313TUBE, FRONT BRAKE, NO.3
main47314-60161i199001-199108
main47314-60190i199305-199401
main47314-60200i199001-199305
main47314-60210i199305-199401
W(*DL)
main47314-60241i199908-200108
main47314-60251i199908-200108
W(*DL)
main47314-60260i200108-200701
main47314-60270i200108-200605
W(*DL)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02639×2i199001-199201
main90947-02961×2i199609-199908
VENEZUELA SPEC
main90947-02B48×2i199908-200701
main96940-39855×2i199305-199501
47314TUBE, FRONT BRAKE, NO.4
main47315-60310i199305-199501
main47315-60321i199001-199108
main47315-60350i199001-199305
main47315-60461i199908-200701
VENEZUELA CKD PACKAGE
main47315-60470i200108-200701
47315TUBE, FRONT BRAKE, NO.5
main47316-60180i199005-199201
VENEZUELA SPEC
main47316-60181i199005-199201
W(LSPV)
main47316-60202i199305-199604
main47316-60231i199001-199208
main47316-60241i199005-199201
W(LSPV)
main47316-60261i199305-199401
main47316-60320i199001-199305
W(LSPV)
main47316-60321i199305-199908
main47316-60330i199001-199201
main47316-60331i199201-199305
main47316-60350i199004-199305
main47316-60360i199305-199604
main47316-60370i199001-199201
main47316-60371i199305-199908
main47316-60390i199201-199208
VENEZUELA SPEC
main47316-60400i199305-199908
VENEZUELA SPEC
main47316-60410i199305-199709
VENEZUELA SPEC
main47316-60420i199201-199208
COLOMBIA SPEC
main47316-60440i199709-200405
main47316-60450i199305-199604
main47316-60470i199305-199604
main47316-60491i199908-200108
main47316-60501i199908-200108
main47316-60511i199908-200108
main47316-60521i199908-200108
main47316-60550i200108-200701
main47316-60560i200108-200701
main47316-60570i200108-200701
main47316-60580i200108-200605
47315BHOSE, FLEXIBLE(FOR BRAKE TUBE)
main90947-02959i199609-199908
VENEZUELA SPEC
main90947-02B51i199908-200605
main96940-32755i199001-199305
main96940-33105i199305-199401
main96940-33505i199001-199108
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02960i199609-199709
VENEZUELA SPEC
main90947-02B52i199908-200701
main96940-34305i199305-199401
main96940-34405i199305-199911
47321TUBE, REAR BRAKE, NO.1
main47322-60390i199001-199108
main47322-60391i199001-199208
main47322-60402i199001-199208
main47322-60412i199001-199011
main47322-60422i199001-199011
main47322-60423i199305-199401
main47322-60431i199004-199305
main47322-60432i199305-199604
main47322-60441i199001-199305
main47322-60442i199305-199604
main47322-60451i199001-199305
main47322-60550i199001-199108
main47322-60551i199305-199908
main47322-60560i199001-199108
main47322-60561i199305-199908
main47322-60610i199011-199305
main47322-60611i199305-199604
main47322-60620i199011-199305
main47322-60621i199305-199604
main47322-60630i199305-199911
main47322-60640i199305-200405
main47322-60700i199305-199604
main47322-60710i199305-199604
main47322-60821i199908-200108
main47322-60822i200108-200701
main47322-60831i199908-200108
main47322-60841i199908-200108
main47322-60851i199908-200108
main47322-60852i200108-200701
main47322-60860i200108-200701
main47322-60870i200108-200701
47322TUBE, REAR BRAKE, NO.2
main47323-60171i199001-199201
main47323-60180i199005-199201
VENEZUELA SPEC
main47323-60181i199001-199201
W(LSPV)
main47323-60212i199201-199305
main47323-60222i199004-199201
main47323-60241i199001-199201
main47323-60271i199001-199201
W(LSPV)
main47323-60281i199001-199201
main47323-60291i199001-199201
W(LSPV)
main47323-60321i199001-199201
main47323-60331i199001-199201
W(LSPV)
main47323-60390i199001-199201
main47323-60400i199305-199908
main47323-60410i199001-199201
main47323-60420i199201-199305
main47323-60440i199004-199305
main47323-60450i199004-199305
main47323-60460i199001-199201
main47323-60470i199201-199305
main47323-60490i199201-199208
VENEZUELA SPEC
main47323-60500i199305-199908
VENEZUELA SPEC
main47323-60510i199709-200405
main47323-60520i199201-199208
COLOMBIA SPEC
main47323-60540i199208-199305
COLUMBIA SPEC
main47323-60550i199305-199604
main47323-60570i199305-199604
main47323-60651i199908-200108
main47323-60661i199908-200108
main47323-60671i199908-200108
main47323-60681i199908-200108
main47323-60710i200108-200701
main47323-60720i200108-200701
main47323-60730i200108-200605
main47323-60740i200108-200701
47323TUBE, REAR BRAKE, NO.3
main47324-60161i199711-199908
W(REAR DISC BRAKE)
main47324-60170i199001-199305
main47324-60180i199305-199401
main47324-60200i199001-199003
main47324-60201i199305-199401
main47324-60301i199908-200108
main47324-60311i199908-200108
W(REAR DISC BRAKE)
main47324-60312i200108-200207
W(REAR DISC BRAKE)
main47324-60330i200108-200605
47324TUBE, REAR BRAKE, NO.4
main47325-60121i199208-199305
main47325-60130i199001-199305
main47325-60140i199305-199401
main47325-60160i199001-199003
main47325-60161i199305-199401
main47325-60231i199908-200108
main47325-60241i199908-200108
W(REAR DISC BRAKE)
main47325-60242i200207-200701
W(REAR DISC BRAKE)
main47325-60290i200108-200605
47325TUBE, REAR BRAKE, NO.5
main47326-60071i199001-199305
main47326-60091i199001-199005
main47326-60150i199201-199208
VENEZUELA SPEC
main47326-60241i199908-200108
47341BTUBE, WHEEL CYLINDER, FRONT RH NO.1
main47341-60021i199001-199201
main47341-60031i199305-200106
main47341-60060i199001-199201
W(FR DISC BRAKE)
main47341-60070i199001-199201
47342TUBE, WHEEL CYLINDER, FRONT RH NO.2
main47342-35010i199001-199201
main47342-60011i199001-199201
47343ATUBE, WHEEL CYLINDER, FRONT LH NO.1
main47341-60070i199001-199201
main47343-60011i199001-199201
main47343-60021i199201-199305
main47343-60060i199001-199201
W(FR DISC BRAKE)
47344TUBE, WHEEL CYLINDER, FRONT LH NO.2
main47342-35010i199001-199201
main47342-60011i199001-199201
9046808034

18 parts on this diagram · 23 diagrams in section
