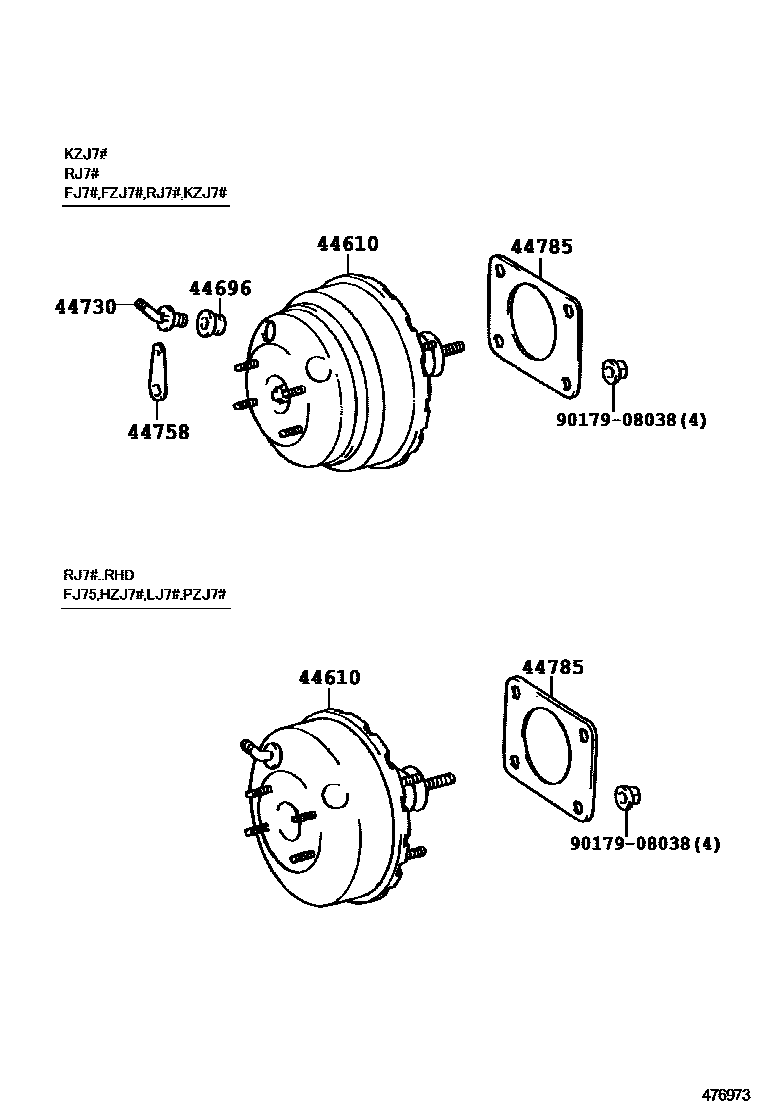

BRAKE BOOSTER & VACUUM TUBE

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1 0008 1 0009 1 0010 1 0011 1 0012 1 0013 1 0014 1 0015 1W(CLUTCH BOOSTER) 0016 1 0017 1W(CLUTCH BOOSTER)

44610BOOSTER ASSY, BRAKE

main44610-60250iRJ70..LHD..STD199001-199201

main44610-60270iLJ72..RHD199004-199201

main44610-60290iRJ70..RHD..GEN199001-199201

main44610-60320iHZJ75,PZJ7#..RHD..GEN199001-199201

main44610-60331iRJ70..RHD..GEN199001-199201

W(FR DISC BRAKE)

main44610-60450iRJ70..LHD..STD199001-199201

W(FR DISC BRAKE)

main44610-60460iHZJ75..ARL;HZJ7#..RHD..HT..GEN;HZJ75..RHD..GEN..IV199305-199908

main44610-60490iHZJ75,PZJ70,75..LHD..STD..GEN199001-199201

main44610-60500iFJ7#..GEN199201-199208

main44610-60540iPZJ70,75..LHD199305-199401

main44610-60630iFJ70,75..RHD..GEN199001-199201

main44610-60640iFJ7#..LHD..STD..GEN199001-199201

main44610-60650iRJ77..LHD;FJ7#..ARL,SA199001-199305

main44610-60660iRJ77..RHD199305-199604

main44610-60670iLJ72..LHD..STD199004-199201

main44610-60730iFZJ70..EFI;FZJ75..RHD..IV..CBR199305-199501

main44610-60740iFZJ7#..LHD199201-199202

main44610-60741iFZJ70..LHD..HT;FZJ73,75..LHD..CBR199305-199908

main44610-60850iKZJ7#199305-199604

main44610-60860iFZJ70,75..GEN..CBU..EFI199709-200106

main44610-6A140iHZJ78..LX;HZJ79..ARL..CBU199908-200108

main44610-6A150iHZJ71,78,79..LHD199908-200701

main44610-6A160iFZJ78,79..ARL199908-200605

main44610-6A170iFZJ79..GEN..IV;FZJ71,78..LHD..GEN199908-200808

44696GROMMET, CHECK VALVE

main90480-24439iFJ7#;RJ77..LHD;FZJ70,75..RHD199202-199208

main90480-24517iRJ77..RHD199305-199604

sub90480-24015

44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)

main31040-36010iHZJ79..ARL..IV;HZJ79..RHD..GEN;HZJ78..RHD..STD;HDJ7#,HZJ71..RHD199908-200701

W(*CLB),NO.1

main44730-14050iFZJ79..GEN..IV;FZJ71,78..LHD..GEN199908-200808

main44730-20060iRJ70..SOT199305-199401

main44730-20080iFZJ70..LHD..HT;FZJ73,75..LHD..CBR199305-199908

main44730-30010iRJ77..RHD199305-199604

main44730-60040iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU199305-199908

main44730-60050iHZJ78..LX;HZJ79..ARL..CBU199908-200108

W(*CLB),NO.2

44758BRACKET, VACUUM CHECK VALVE

main44758-28020iRJ7#..LHD..HT199305-199604

main44758-28060iFZJ75..ARL..IV;FZJ70..RHD..CBR;FZJ75..RHD..(ARL,GEN)..CBU199305-199908

main44758-60060iFZJ70,75..GEN..CBU..EFI199709-200106

main44758-60070iFZJ7#..LHD199201-199202

main44758-60080iFZJ78,79..ARL199908-200605

44785GASKET, BRAKE BOOSTER

main44785-35020iHZJ78..LX;HZJ79..ARL..CBU199908-200108

main44785-35030iFZJ78,79..ARL200202-200605

9017908038

main90179-08038

6 parts on this diagram · 17 diagrams in section
