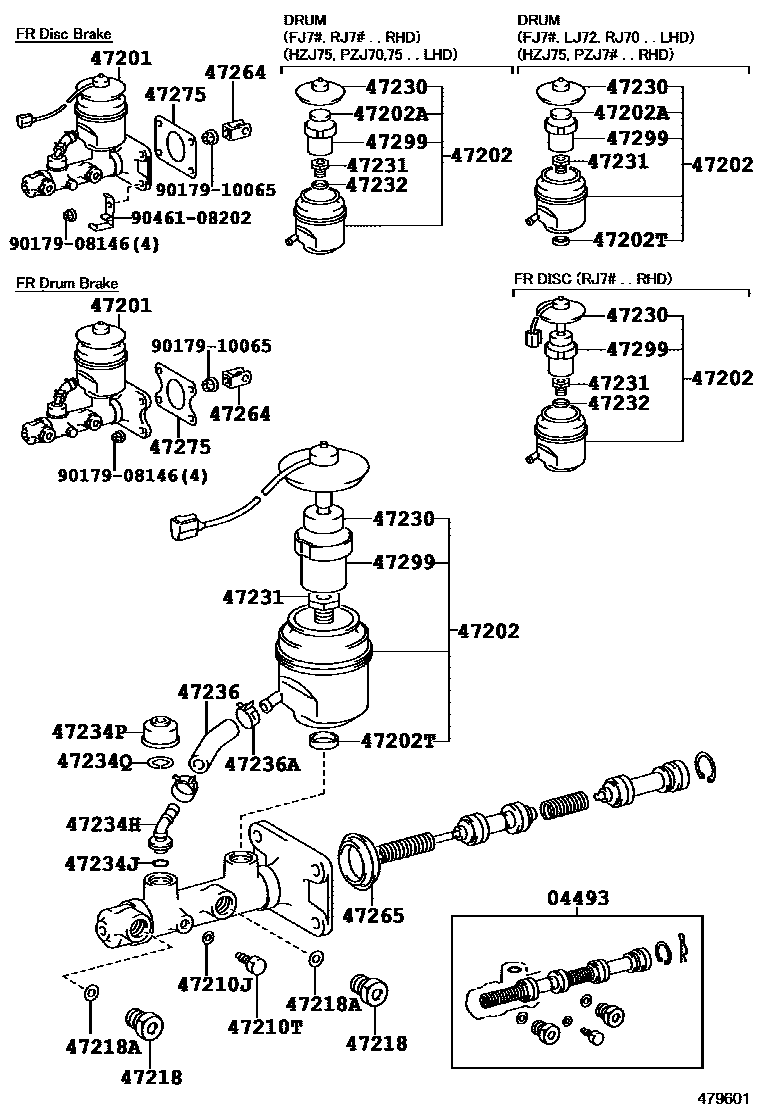

BRAKE MASTER CYLINDER

0001 1 0003 1 0004 1 0005 1 0006 1

04493CYLINDER KIT, BRAKE MASTER

main04493-60110iFJ70,73,PZJ70,73..STD..GEN199001-199201

sub04493-60130

main04493-60120iFJ75..GEN199001-199201

sub04493-60140

main04493-60150iLJ72,RJ70..STD199001-199201

main04493-60160iLJ72,RJ70..STD199001-199201

W(FR DISC BRAKE)

sub04493-60170

main04493-60160iLJ70,RJ70;LJ72..LHD199201-199305

sub04493-60170

main04493-60230iFJ7#..STD..GEN199001-199201

W(FR DISC BRAKE)

main04493-60230iFJ7#,LJ77,79,RJ77199201-199305

main04493-60240iPZJ70,73..STD199108-199201

main04493-60250iHZJ75,PZJ75..GEN199108-199201

main04493-60270iPZJ70..LX;HZJ7#..ARL,GCC,SA199108-199201

W(FR DISC BRAKE)

main04493-60270iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199201-200007

main04493-60300iHZJ78..LX;HZJ79..ARL..CBU199908-200808

main04493-60310iFZJ70,75..GEN..CBU..EFI199709-200405

47201CYLINDER SUB-ASSY, BRAKE MASTER

main47201-60211iRJ70..RHD..GEN199001-199201

W(FR DISC BRAKE)

main47201-60211iRJ70..ARL199001-199108

main47201-60231iRJ70..RHD..GEN199001-199201

main47201-60241iFJ70..RHD..GEN;PZJ70..LHD..STD199001-199201

main47201-60251iFJ75..RHD..GEN199001-199201

main47201-60261iFJ70,73..LHD..STD..GEN199001-199201

main47201-60271iFJ75..LHD..GEN;HZJ75,PZJ75..RHD..GEN199001-199201

main47201-60281iLJ72..STD;RJ70..LHD..STD199001-199201

main47201-60291iLJ72,RJ70..LHD199201-199305

main47201-60291iLJ70,72,RJ70..LX..GEN199001-199201

W(FR DISC BRAKE)

main47201-60351iLJ70..ARL199001-199208

main47201-60420iLJ77,RJ77..LHD;FJ70,PZJ70..LX;FJ73,LJ79..HT..GEN;FJ70..STD..(ARL,GCC);FJ73,75,HJ75,HZJ7#,PZJ70,73..ARL,GCC,SA199001-199201

W(FR DISC BRAKE)

main47201-60420iFJ7#,LJ79;LJ77,RJ77..LHD199201-199305

main47201-60430iLJ77..RHD199004-199305

main47201-60450iRJ77..RHD199004-199305

sub47201-60420

main47201-60470iPZJ70,73..RHD199108-199201

main47201-60480iHZJ75,PZJ75..RHD..GEN199108-199201

main47201-60490iPZJ70..LHD..STD199108-199201

main47201-60500iHZJ75,PZJ75..LHD..GEN199108-199201

main47201-60510iHZJ75,PZJ7#..RHD..GEN199108-199201

W(FR DISC BRAKE)

sub47201-60511

main47201-60510iFZJ7#,HZJ70,PZJ73;HZJ75,PZJ70,75..RHD199201-199208

sub47201-60511

main47201-60511iFZJ73..CBR;HZJ75..ARL;FZJ75..ARL..IV;FZJ70..HT..CBR;HZJ7#..RHD..HT..GEN;FZJ75..LHD..IV..CBR;HZJ75..RHD..GEN..IV;FZJ75..(ARL,GCC,GEN)..CBU199208-200007

main47201-60520iHZJ75,PZJ70,75..LHD199201-199208

sub47201-60521

main47201-60520iHZJ75,PZJ70,75..LHD..STD..GEN199108-199201

W(FR DISC BRAKE)

sub47201-60521

main47201-60521iRJ7#..LHD199208-199604

sub47201-60600

main47201-60590iKZJ7#199405-199604

main47201-60600iLJ7#..LHD199405-199908

main47201-60630iFZJ70,75..GEN..CBU..EFI199709-200405

main47201-60831iFZJ78,79..ARL199908-200808

sub47201-60832

47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER

main47202-60150iRJ70..RHD..GEN199001-199201

W(FR DISC BRAKE)

main47202-60150iRJ70..ARL;RJ77..RHD199001-199305

main47202-60160iRJ70..LHD..STD;FJ7#,LJ72..STD..GEN199001-199201

W(FR DISC BRAKE)

main47202-60160iLJ72,RJ77..LHD;FJ7#,LJ70,77,79,RJ70199201-199305

main47202-60170iFJ70,75,RJ70..RHD..GEN199001-199201

main47202-60180iFJ73,LJ72..STD..GEN;FJ70,75,RJ70..LHD..STD..GEN199001-199201

main47220-35010iHZJ78..LX;HZJ79..ARL..CBU199908-200808

sub47220-60080

main47220-60010iHZJ75,PZJ7#..STD..GEN199108-199201

main47220-60020iHZJ75,PZJ7#..STD..GEN199108-199201

W(FR DISC BRAKE)

sub47220-60030

main47220-60020iFZJ7#,HZJ7#,PZJ7#199201-199208

sub47220-60030

main47220-60030iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199208-200007

main47220-60050iKZJ7#;LJ7#..LHD199405-199908

main47220-60100iFZJ73,75..(PIC,SOT)..GEN..EFI199709-200405

47202AFLOAT, MASTER CYLINDER RESERVOIR

main31426-20010iFJ7#,LJ72,RJ70..STD..GEN199001-199201

47202TRING(FOR BRAKE MASTER CYLINDER RESERVOIR, NO.1)

main90562-18151iFJ7#,LJ7#;RJ7#..LHD199001-199305

47210JGASKET(FOR MASTER CYLINDER)

main90430-06104iFZJ70,75..GEN..CBU..EFI199001-200808

47210TBOLT(FOR BRAKE MASTER CYLINDER)

main90109-06008iFJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

main90109-06077iHZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,78..RHD..GEN;FZJ71,HDJ79..ARL,GCC;FZJ74,79,HDJ78,HZJ71..CBU199108-200808

47218PLUG, MASTER CYLINDER FLUID OUTLET

main47218-12040iFJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

47218AGASKET(FOR FLUID OUTLET PLUG)

main90430-09253iFJ7#,HJ75,HZJ7#,LJ70,PZJ7#,RJ70199001-199305

47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER

main47230-12040iRJ7#;LJ7#..RHD199405-200808

main47230-20030iFJ7#,HZJ75,LJ72,PZJ7#,RJ70..STD..GEN199001-199201

main47230-20100iPZJ70,73;PZJ75..4F;RJ70..SOT199208-199405

sub47230-47090

main47230-20140iHZJ7#..LHD199405-199908

main47230-24010iFZJ7#,HZJ7#,PZJ7#199108-199208

sub47230-47090

main84460-12070iRJ77..LHD;FJ73,LJ79..HT..GEN;FJ73,75..ARL,GCC,SA;FJ70..STD..(ARL,GCC);FJ70,LJ70,72,77,RJ70..LX199001-199201

W(FR DISC BRAKE)

main84460-12070iLJ72,RJ77..LHD;FJ7#,LJ70,77,79,RJ70199201-199305

main84460-20051iRJ70..ARL;RJ77..RHD199001-199305

sub84460-12011

main84460-20051iRJ70..RHD..GEN199001-199201

W(FR DISC BRAKE)

sub84460-12011

main84460-60020iFZJ73,75..(PIC,SOT)..GEN..EFI199709-200405

47231BOLT, BRAKE MASTER CYLINDER RESERVOIR SET

main47231-20010iFJ70,75..RHD..GEN;HZJ75,PZJ70,75..LHD..STD..GEN199001-199201

W(FR DISC BRAKE)

main47231-20010iFJ73,LJ7#;RJ7#..LHD;FJ70..4FC,5F;FJ70..LHD..4F;FJ75..LHD..GEN;FJ75..ARL,GCC,SA199108-199305

main47231-30010iFJ70,75,RJ7#..RHD..GEN199001-199305

47232WASHER, BRAKE RESERVOIR SET BOLT

main47232-30010iRJ70..RHD;FJ70,75..RHD..GEN;HZJ75,PZJ70,75..LHD..STD..GEN199001-199305

47234HELBOW(FOR RESERVOIR TUBE)

main90407-10003iFJ70,75,RJ7#..RHD..GEN199001-199305

sub90407-10004

main90407-10004iRJ7#..LHD;PZJ70..LX;PZJ70..RHD;FJ70..4FC,5F;FJ70..LHD..4F;FJ75..LHD..GEN;FJ75..ARL,GCC,SA;FJ73,HJ75,HZJ7#,LJ7#,PZJ73,75199001-199201

W(FR DISC BRAKE)

main90407-10004iFJ73,LJ7#;RJ7#..LHD;FJ70..4FC,5F;FJ70..LHD..4F;FJ75..LHD..GEN;FJ75..ARL,GCC,SA199108-199305

47234JRING, O(FOR RESERVOIR TUBE)

main90301-14001iFJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

47234PBOOT(FOR RESERVOIR TUBE)

main47265-20060iFJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

47234QRING, SNAP(FOR RESERVOIR TUBE)

main96151-02000iFJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

47236TUBE, RESERVOIR BRAKE

main47234-14010iFJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

47236ACLIP(FOR RESERVOIR TUBE)

main90467-16001iFJ7#,HJ75,HZJ7#,LJ70,PZJ7#,RJ70199001-199305

sub96134-51500

47264CLEVIS, MASTER CYLINDER PUSH ROD

main47264-22010iLJ70,RJ70;RJ77..RHD;FJ70,73,PZJ70..STD..GEN;FJ75,HZJ75,LJ72,PZJ73,75..GEN199001-199309

main47264-28010iHZJ75..SA199309-200808

main47264-30040iFJ7#..STD..GEN199001-199201

W(FR DISC BRAKE)

main47264-30040iRJ77..LHD;FJ7#,FZJ7#,LJ77,79199201-199309

main47264-50010iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR199305-200405

47265BOOT, MASTER CYLINDER

main47265-20050iLJ70,RJ70;FJ73..LX..GEN;FJ70,PZJ70..LX;FJ70..STD..(ARL,GCC);FJ73,75,HJ75,HZJ7#,PZJ70,73..ARL,GCC,SA199001-199405

main47265-20050iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

W(FR DISC BRAKE)

main47265-22030iHZJ75,PZJ7#..STD..GEN199108-199201

main47265-35030iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

47275GASKET, BRAKE MASTER CYLINDER

main47275-12020iFZJ78,79..ARL199908-200808

main47275-22010iLJ72,RJ70..STD199001-199201

W(FR DISC BRAKE)

main47275-22010iLJ70,RJ70;LJ72..LHD;RJ77..RHD199201-199305

main47275-24010iFZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT199001-200405

47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR

main47299-14010iRJ77..RHD199001-199305

main47299-24010iFZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT199108-200808

main47299-32010iFZJ73,75..(PIC,SOT)..GEN..EFI199201-200405

main47299-32010iRJ70..LHD..STD;FJ7#,HZJ75,LJ72,PZJ7#..STD..GEN199001-199201

W(FR DISC BRAKE)

9017908146

main90179-08146

9017910065

main90179-10065

9046108202

main90461-08202

25 parts on this diagram · 5 diagrams in section
