STARTER

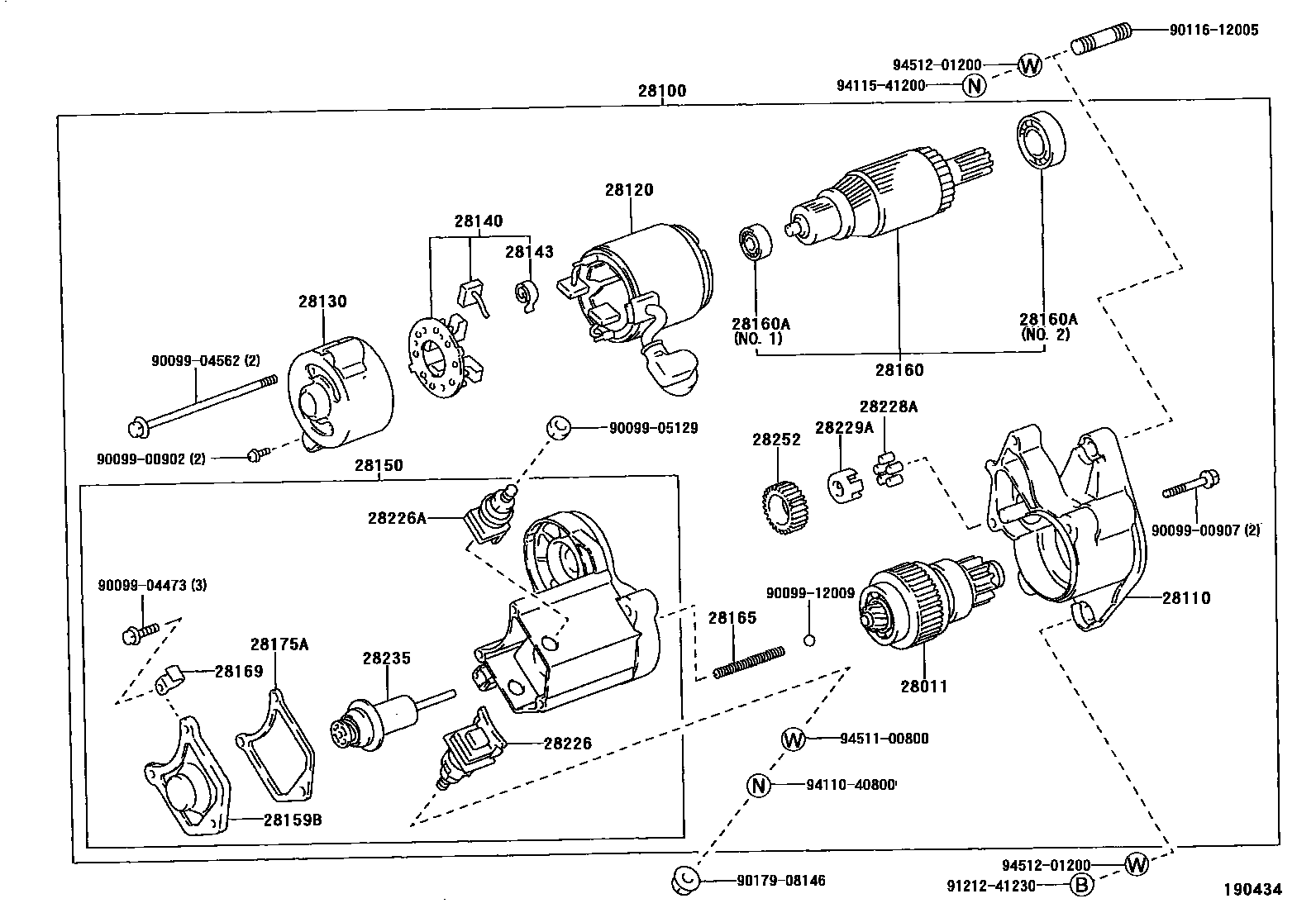

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-17020i199305-199501
main28011-17090i200108-200701
12V 2.5KW
main28011-26042i199305-199401
main28011-54010i199305-199604
COLD SPEC
main28011-54070i199305-199308
main28011-54380i199308-199604
main28011-54480i200408-200701
main28011-66020i199305-199908
main28011-66060i199308-199908
COLD SPEC
main28011-67030i199305-199604
28100STARTER ASSY
main28100-17010i199001-199208
12V 2.5KW
main28100-17020i199001-199208
24V 4.5KW,BANGLADESH SPEC
main28100-17030i199305-199608
24V 4.5KW,BANGLADESH SPEC
main28100-17040i199305-199501
12V 2.5KW
main28100-17050i199608-200007
24V 4.5KW,BANGLADESH SPEC
main28100-17060i199608-199908
12V 2.5KW
main28100-17080i200108-200701
12V 3.0KW
main28100-17090i200108-200701
12V 2.5KW
main28100-34080i199001-199305
12V 1.0KW
main28100-35020i199308-199604
12V 1.4KW,CHINA SPEC
main28100-54090i199108-199208
12V 2.7KW,COLD SPEC
main28100-54100i199001-199208
12V 2.0KW
main28100-54310i199305-199308
12V 2.0KW
main28100-54380i199308-199604
12V 2.0KW
main28100-54390i199305-199604
12V 2.7KW,COLD SPEC
main28100-60070i199001-199208
12V 1.0KW
main28100-66020i199201-199208
12V 1.4KW
main28100-66040i199305-199501
12V 1.4KW
main28100-66060i199308-199908
12V 2.0KW,COLD SPEC
main28100-67030i199305-199604
12V 2.2KW
28110HOUSING ASSY, STARTER DRIVE
main28110-34080i199305-199604
main28110-35020i199308-199604
CHINA SPEC
main28110-54380i199308-199604
main28110-60070i199001-199208
main28110-66020i199305-199911
main28110-66060i199308-199501
COLD SPEC
main28110-67030i199305-199604
main28115-17020i200108-200701
main28115-17070i200108-200701
main28115-54011i199108-199305
COLD SPEC
main28115-54070i199001-199305
28120YOKE ASSY, STARTER
main28120-15090i199308-199604
CHINA SPEC
main28120-17070i200108-200701
main28120-26071×2i199305-199401
main28120-54070i199305-199308
main28120-54380i199308-199604
COLD SPEC
main28120-56071i199908-200701
BANGLADESH SPEC
main28120-56081i199305-199908
main28120-64040i199305-199604
main28120-66040i199305-200106
main28120-74070i199201-199305
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-17030i199208-199305
main28130-17070i200408-200701
12V 3.0KW
main28130-34060i199305-199604
main28130-35020i199308-199604
CHINA SPEC
main28130-54010i199001-199208
main28130-54060i199108-199208
COLD SPEC
main28130-54190i199208-199304
COLD SPEC
main28130-54380i199308-199604
main28130-54430i199305-199604
COLD SPEC
main28130-56300i199305-199401
main28130-66020i199305-199501
main28130-66060i199308-199501
COLD SPEC
28140HOLDER ASSY, STARTER BRUSH
main28140-15090i199308-199604
CHINA SPEC
main28140-26070i199305-199401
main28140-35060i199201-199305
main28140-54070i199305-199308
main28140-54380i199308-199604
COLD SPEC
main28140-64040i199305-199604
main28140-67090i200108-200701
main28140-76070i199305-199908
main28140-77090i199305-199501
28143SPRING, STARTER BRUSH
main28143-54380×4i199308-199908
COLD SPEC
main90099-17112×4i199305-199501
main90099-17115×4i199001-199305
28150SWITCH ASSY, MAGNET STARTER
main28150-17010i199001-199208
main28150-17020i199001-199208
BANGLADESH SPEC
main28150-17030i199305-199608
BANGLADESH SPEC
main28150-17040i199305-199501
main28150-17050i199908-200701
BANGLADESH SPEC
main28150-17060i199608-199911
main28150-17080i200408-200701
main28150-17090i200108-200701
12V 2.5KW
main28150-34060i199010-199305
main28150-34080i199305-199604
main28150-54051i199108-199305
COLD SPEC
main28150-54070i199001-199104
main28150-54071i199104-199305
main28150-54310i199305-199308
main28150-54380i199308-199604
main28150-54390i199305-199604
COLD SPEC
main28150-66020i199201-199305
main28150-66041i199908-200701
main28150-66060i199908-200701
COLD SPEC
main28150-67030i199305-199604
main28150-72020i199308-199604
CHINA SPEC
28159BCOVER, MAGNET SWITCH
main28159-10040i199305-199401
main28159-17030i199305-199501
main28159-54170i199004-199305
main28159-54380i199308-199501
COLD SPEC
main28159-55050i199305-199501
main28159-56310i199208-199305
COLD SPEC
28160ARMATURE ASSY, STARTER
main28160-15091i199308-199604
CHINA SPEC
main28160-26070i199305-199401
main28160-26071i199001-199305
main28160-47040i199305-199911
main28160-54071i199001-199305
main28160-54140i200303-200701
12V 2.5KW
main28160-54380i199308-199604
main28160-64041i199305-199604
main28160-67090i200408-200701
main28160-74070i199908-200605
main28160-75120i199908-200808
COLD SPEC
main28160-77090i199908-200701
BANGLADESH SPEC
28160ABEARING, STARTER ARMATURE
main28253-45020i199001-199305
NO.2
main28253-54070i199001-199305
NO.2
main90099-10107i199001-199305
NO.1
main90099-10113i199305-199604
NO.1
main90099-10119i199305-199911
NO.2
main90099-10131i199001-199305
NO.1
main90099-10143i199308-199604
CHINA SPEC,NO.1
main90099-10144i199308-199604
CHINA SPEC,NO.2
main90099-10196i199305-199908
NO.1
main90099-10197i199308-199908
NO.2
main90099-10208i199308-199604
NO.1
main90099-10215i200408-200701
12V 3.0KW,NO.2
main90099-65030i200408-200701
12V 3.0KW,NO.1
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i199308-199604
main28165-74010i200108-200701
main28165-76070i199305-199308
main28165-77090i199305-199908
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-10040i199001-199305
main28169-54070i199305-199308
main28169-54380i199308-199604
COLD SPEC
main28169-55050i199201-199305
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i199308-199604
main28175-54380i199308-199501
COLD SPEC
main28175-55050i199305-199501
main28175-56310i199305-199911
28226STARTER KIT, BATTERY TERMINAL
main28226-16130i199201-199208
main28226-17020i199001-199208
12V 2.5KW
main28226-17030i199508-200007
BANGLADESH CKD SPEC
main28226-54250i199108-199208
COLD SPEC
main28226-54320i199305-199501
main28226-54380i199308-199604
main28226-55050i199305-199908
main28226-56250i199001-199208
24V 4.5KW
main28226-66060i199308-199908
COLD SPEC
main28226-72080i199305-199604
main28226-76100i199305-199604
28226ASTARTER KIT, MOTOR TERMINAL
main28226-54100i199004-199101
main28226-54220i200108-200701
main28226-72010i199308-199501
COLD SPEC
main28226-74070i199201-199305
28228AROLLER, STARTER CLUTCH
main28228-26040×5i199305-199911
main28228-56080×5i199305-199604
COLD SPEC
28229ARETAINER, STARTER IDLE GEAR
main28229-26040i199308-199604
main28229-56080i199305-200007
main28229-74070i199308-200405
28235PLUNGER, MAGNET SWITCH
main28235-17030i199208-199305
COLD SPEC
main28235-30050i200108-200701
main28235-35080i199305-199308
main28235-54380i199308-199604
COLD SPEC
main28235-55050i199201-199305
28252GEAR, STARTER IDLE
main28254-45020i199305-199604
main28254-54070i199001-199305
main28254-64040i199305-199604
main28254-64130i199308-199908
COLD SPEC
main28254-67090i200408-200701
12V 3.0KW
main28254-74070i199305-199911
main28254-77090i200108-200701
9009900902
9009900907
9009904473
9009904562
9009905129
9009912009
9011612005
9017908146
9121241230
9411040800
9411541200
9451100800
9451201200

33 parts on this diagram · 9 diagrams in section
