OIL COOLER & TUBE (ATM)

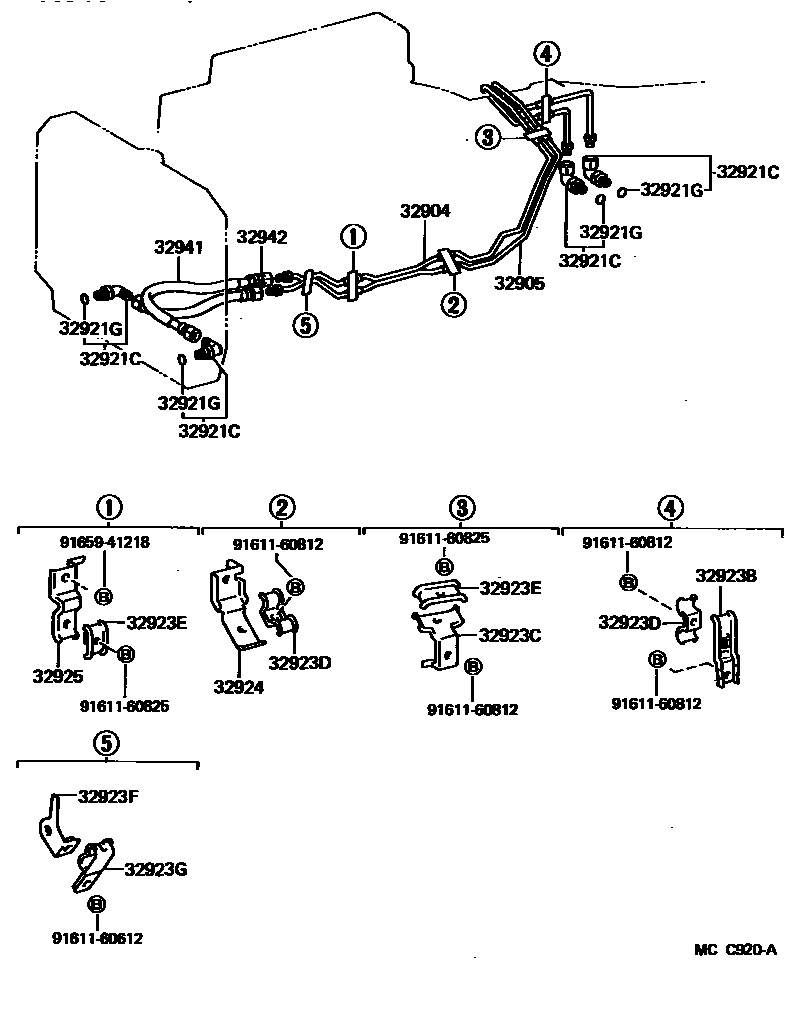

Parts diagram
32904TUBE SUB-ASSY, OIL COOLER INLET, NO.1
main32904-60011i198411-198510
main32904-60012i198510-199001
main32921-60030i198510-198806
main32921-60031i198806-199001
32905TUBE SUB-ASSY, OIL COOLER OUTLET, NO.1
main32905-60011i198411-198510
main32905-60012i198510-199001
main32922-60030i198510-199001
32921CUNION(FOR OIL COOLER TUBE)
main90404-16022i198411-198507
RADIATOR SIDE,INLET
main90407-14005i198411-199001
RADIATOR SIDE,OUTLET
main90407-14005i198510-199001
main90407-16006i198411-199001
TRANSMISSION SIDE
main90407-16013i198507-199001
RADIATOR SIDE,INLET
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-11006i198411-199001
32923BCLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.1
main32923-36010i198411-199001
32923CCLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.4
main32928-60030i198510-199001
main90462-12038i198411-199001
32923DCLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.5
main90462-12038i198510-199001
32923ECLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.6
main90949-01189i198510-199001
32923FCLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.7
main32929-60030i198510-199001
32923GCLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.8
main90461-08616i198510-199001
32924CLAMP, OIL COOLER TUBE, NO.2
main32924-60011i198411-199001
main32924-60030i198510-199001
32925CLAMP, OIL COOLER TUBE, NO.3
main32925-60030i198411-199001
main32925-60040i198510-199001
32941HOSE, OIL COOLER INLET, NO.1
main32941-60040i198510-199001
main32943-60010i198411-199001
32942HOSE, OIL COOLER OUTLET, NO.1
main32942-60040i198510-199001
main32943-60010i198411-199001
9161160612
9161160812
9161160825
9165941218

18 parts on this diagram · 2 diagrams in section
