ALTERNATOR

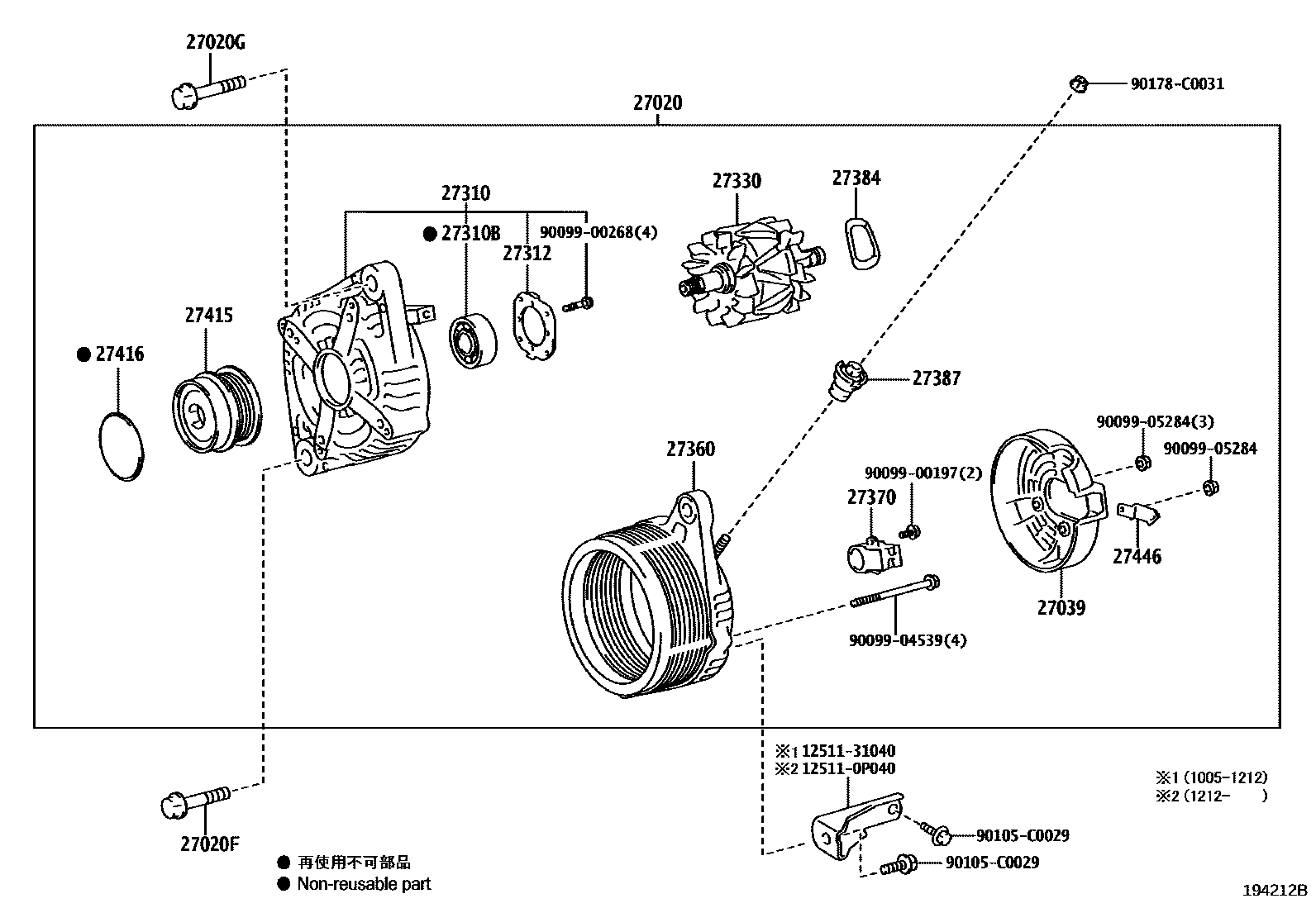

Parts diagram
27020ALTERNATOR ASSY
main27060-0C180i201509-201711
12V 100A
main27060-0P060i201005-201311
12V 100A
main27060-0P170i201311-201509
12V 100A
main27060-0P260i201311-201509
12V 150A
main27060-0P400i201509-202006
12V 150A
main27060-0P400i201509-201711
12V 150A,TX-L PACKAGE&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT POWER
main27060-31340i201509-201711
12V 100A
main27060-75440i201503-201509
12V 100A
27020FBOLT, NO.1(FOR ALTERNATOR)
main90105-C0170i201711-202006
main91552-81040i201005-201711
27020GBOLT, NO.2(FOR ALTERNATOR)
main90105-C0098i201005-201509
main90105-C0261i201711-202006
main91552-81085i201503-201711
main91552-81095i201509-201711
27039COVER, ALTERNATOR REAR END
main27039-0C180i201509-201711
main27039-0P070i201005-201509
main27039-0P450i201509-201711
TX-L PACKAGE&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT POWER
main27039-0P450i201711-202006
main27039-31390i201503-201509
main27039-31580i201509-201711
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-0C180i201509-201711
main27310-0P070i201005-201509
main27310-0P450i201509-201711
TX-L PACKAGE&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT POWER
main27310-0P450i201711-202006
main27310-31580i201509-201711
main27310-75270i201503-201509
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90068-10033i201005-201212
main90068-10042i201212-202006
main90099-10223i201503-201711
27312PLATE, RETAINER
main27312-0M070i201308-202006
main27312-72100i201005-201711
27330ROTOR ASSY, ALTERNATOR
main27330-0P070i201005-201509
main27330-0P180i201311-202006
main27330-0T260i201509-201711
main27330-30070i201503-201509
main27330-47330i201509-201711
27360COIL ASSY, ALTERNATOR
main27360-0C180i201509-201711
main27360-0P070i201005-201311
main27360-0P290i201311-201509
main27360-0P310i201311-201509
main27360-0P450i201711-202006
main27360-0P450i201509-201711
TX-L PACKAGE&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT POWER
main27360-31580i201509-201711
main27360-75400i201503-201509
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-0H110i201509-201711
main27370-0T030i201005-202006
main27370-31220i201509-201711
main27370-58460i201503-201509
27384WASHER
main27384-50030i201005-202006
27387INSULATOR, TERMINAL
main27387-0H110i201212-201711
main27387-0P450i201509-201711
TX-L PACKAGE&REAR SEAT-SLIDEWALK-IN & 5:5 DOUBLE FLAT POWER
main27387-0P450i201711-202006
main27387-0T030i201005-201212
main27387-20130i201503-201509
main27387-31580i201509-201711
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0W063i201503-201711
main27415-0W130i201005-201306
main27415-0W131i201307-202006
27416CAP, ALTERNATOR PULLEY
main27416-0W050i201005-202006
27446CLIP, ALTERNATOR CORD
main27446-31390i201005-201509
125110P040BRACKET, ALTERNATOR, NO.1
1251131040BRACKET, ALTERNATOR, NO.1
9009900197
9009900268
9009904539
9009905284
90105C0029
90178C0031

23 parts on this diagram · 5 diagrams in section
