EXHAUST PIPE

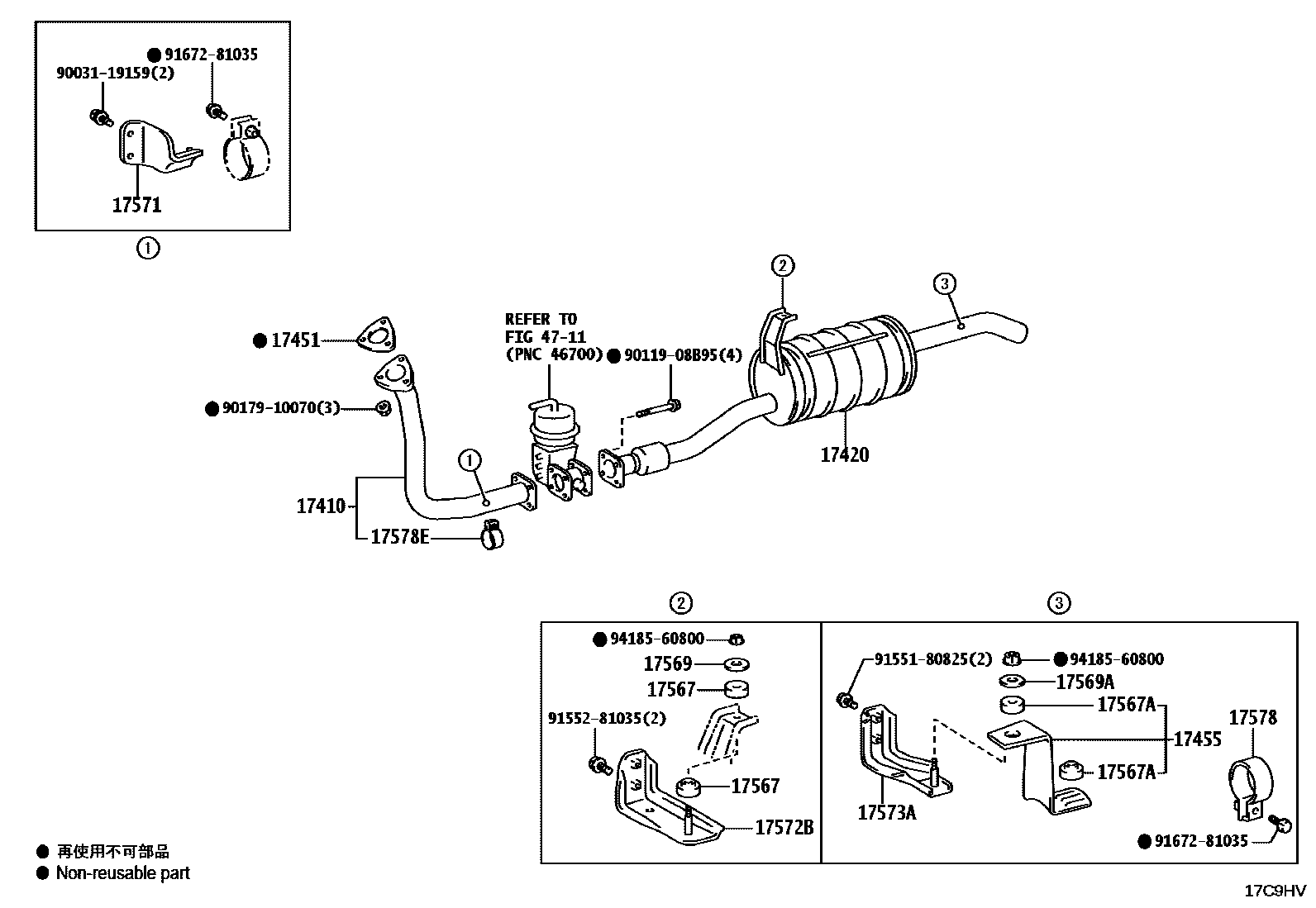

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17401-78320i201107-202005
main17401-78330i201107-202005
main17401-78340i201107-202005
main17410-E0720i201306-201512
17420PIPE ASSY, EXHAUST, CENTER
main17403-78860i201107-202005
main17403-78A40i201107-202005
main17403-78C70i201911
17451GASKET, EXHAUST PIPE
main17451-E0110i201107-202005
17455BRACKET, EXHAUST PIPE
main17455-78070i201107-202005
EXHAUST TAIL PIPE & DIFFUSER-SHORT
main17455-78070i201107-201505
main17455-78320i201911
17567CUSHION, EXHAUST PIPE SUPPORT
main17567-78010i201107-202005
main17567-78030i201306-201512
17567ACUSHION, EXHAUST PIPE SUPPORT, NO.2
main17567-78010i201107-202005
main17567-78030i201306-201512
17569PLATE, EXHAUST PIPE SUPPORT
main16721-78010i201107-202005
17569APLATE, EXHAUST PIPE SUPPORT
main16721-78010i201107-202005
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-78050i201107-202005
main17571-E0230i201107-202005
main17571-E0480i201306-201512
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-78072i201107-202005
main17572-78330i201306-201512
main17572-78560i201911
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-78082i201107-202005
main17573-78420i201306-201512
main17573-78610i201911
17578CLAMP, PIPE
main17578-78010i201107-202005
EXHAUST TAIL PIPE & DIFFUSER-SHORT
main17578-78010i201107-201505
main17578-78030i201107-202005
EXHAUST TAIL PIPE & DIFFUSER-REAR OUT,NO.1
main17578-78030i201107-202005
NO.1
main17578-78040i201107-202005
EXHAUST TAIL PIPE & DIFFUSER-REAR OUT,NO.2
main17578-78040i201107-202005
NO.2
17578ECLAMP, PIPE(FOR FRONT EXHAUST PIPE)
main17578-78010i201107-202005
4711
9003119159
9011908B95
9017910070
9155180825
9155281035
9167281035
9418560800

21 parts on this diagram · 6 diagrams in section
