MANIFOLD

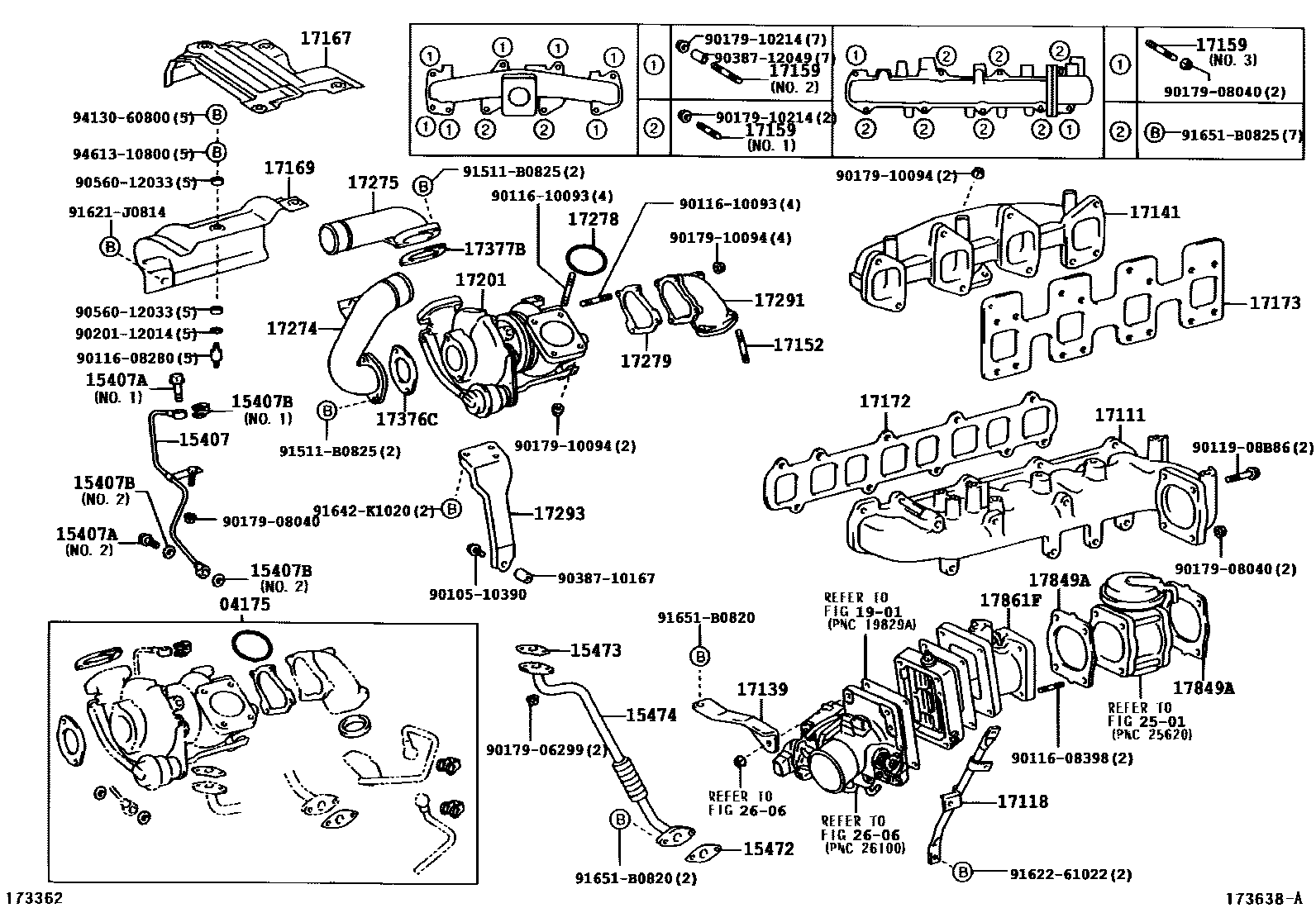

Parts diagram
04175GASKET KIT, TURBOCHARGER
main04175-58040i200411-200701
15407PIPE SUB-ASSY, TURBO OIL INLET
main15407-58040i200411-200701
main15407-78030i200701
main29601-78090i200608-200708
main29601-78100i200610-201106
main29601-78180i200610-201106
15407ABOLT, UNION(FOR TURBO OIL INLET PIPE)
main90031-09073i200608-201106
NO.1
main90034-01010i200608-201106
NO.2
main90401-10062i200411-200701
NO.1
main90401-12028i200411-200701
NO.2
15407BGASKET(FOR TURBO OIL INLET PIPE)
main90201-12030i200608-201106
NO.1
main90201-14014i200610-201106
NO.2
main90202-14004i200608-200708
NO.2
main90430-12025i200411-200701
NO.2
main90904-30009i200411-200701
NO.1
15472GASKET, TURBO OIL OUTLET, NO.1
main15471-78011i200608-200708
main15472-58011i200411-200701
main15472-78011i200610-201106
15473GASKET, TURBO OIL OUTLET, NO.2
main15471-78011i200608-201106
main15472-78011i200610-201106
main15473-58010i200411-200701
15474PIPE, TURBO OIL OUTLET
main15407-78040i200701
main15474-58010i200411-200701
main15474-78010i200110-200802
main29601-78110i200608-200708
main29601-78190i200610-201001
main29601-78191i201001-201106
main29601-78210i200610-201106
17111MANIFOLD, INTAKE
main17111-58120i200411-200701
main17111-78011i200212-201106
main17111-78020i200304-200802
main17111-78040i200110-200510
main17111-78050i200608-201106
main17111-78070i200510-200802
main17111-78080i200610-201106
main17111-78100i200908
17118STAY, MANIFOLD
main17118-58031i200411-200701
17139STAY, MANIFOLD, NO.2
main17139-58020i200411-200701
17141MANIFOLD, EXHAUST
main17141-58070i200411-200701
main17141-78030i200212-200309
main17141-78031i200309-200802
main17141-78040i200110-200310
main17141-78061i200212-200310
main17141-78062i200310-201106
main17141-78072i200610-201106
main17141-78081i200610-201106
main17141-78090i200908-201005
main17141-78100i200608-200905
main17141-78120i200310-200802
main17141-E0370i201005
17152BOLT, STUD(FOR MANIFOLD TO EXHAUST PIPE)
main90031-16063i200212-200405
main90031-16075i200110-200310
main90031-16091i200310-201106
main90126-10006i200411-200701
17159BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
main90031-16054i200110-200802
NO.1
main90031-16069i200110-200802
NO.2
main90031-16069i200405-201106
main90031-16069i200608-201203
NO.1
main90031-16085i200608-200708
NO.2
main90031-16109i201203
NO.1
main90116-10063i200411-200701
NO.1
main90116-10077i200212-200405
main90116-10198i200411-200701
NO.2
main92132-60820i200411-200701
NO.3
17167INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
main17167-58061i200411-200701
main17167-78030i200110-200802
main17167-78040i200212-200802
17169INSULATOR, EXHAUST MANIFOLD HEAT, NO.3
main17169-58010i200411-200701
17172GASKET, MANIFOLD TO CYLINDER HEAD
main17171-58030i200411-200701
main17172-78020i200304-200802
main17172-78040i200212-201106
main17172-89102i200110-200802
17173GASKET, EXHAUST MANIFOLD TO HEAD
main17173-58050i200411-200701
main17173-78030i200212-200610
NO.2
main17173-78040i200212-201106
main17173-89102i200212-200610
NO.1
main17173-89102i200110-200802
17201TURBOCHARGER SUB-ASSY
main17201-58060i200411-200701
main17201-78031i200608-200708
main17201-78050i200110-200802
main17201-78130i200610-200803
main17201-78131i200803-200907
main17201-78141i200701-200712
main17201-78142i200712-200807
main17201-78143i200807-200905
main17201-78190i200610-200803
main17201-78191i200803-201008
main17201-78192i201008-201106
main17201-78250i200908-201003
main17201-78251i201003
main17201-78270i200907-201008
main17201-78271i201008-201106
17274ELBOW, COMPRESSOR INLET
main17274-58031i200411-200701
17275ELBOW, COMPRESSOR OUTLET
main17275-58041i200411-200701
17278GASKET, TURBO TO EXHAUST MANIFOLD
main17278-58030i200411-200701
main17278-78020i200608-201107
mainS241091860i201107
17279GASKET, TURBINE OUTLET ELBOW
main17278-78030i200310-201106
main17279-58040i200411-200701
main17279-78010i200110-200310
17291ELBOW, TURBINE OUTLET
main17291-58040i200411-200701
main17291-78010i200110-200212
main17291-78031i200610-201106
main17291-78042i200610-201106
main17401-78180i200212-200310
main17401-78280i200310-200802
17293STAY, TURBOCHARGER
main17293-58030i200411-200701
main17293-78040i200907-201008
main17455-78140i200610-201106
17376CGASKET, AIR TUBE
main17376-17010i200411-200701
17377BGASKET, AIR TUBE, NO.2
main17377-88410i200411-200701
17849AGASKET, INTAKE AIR CONNECTOR
main17849-58020i200411-200701
17861FCONNECTOR, INTAKE AIR
main17861-58040i200411-200701
1901
2501
2606
9010510390
9011608280
9011608398
9011610093
9011908B86
9017906299
9017908040
9017910094
9017910214
9020112014
9038710167
9038712049
9056012033
91511B0825
91621J0814
9162261022
91642K1020
91651B0820
91651B0825
9413060800
9461310800

52 parts on this diagram · 13 diagrams in section
